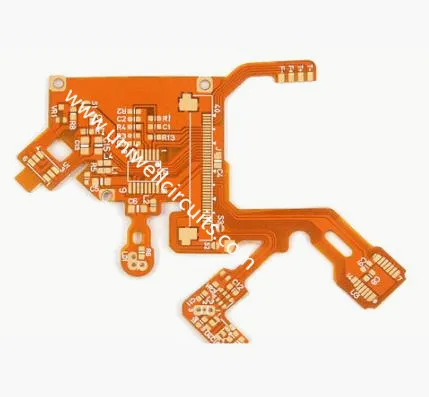

Ενσωματωμένη πλακέτα σύνδεσης ENIG LCD Connector
1. Περιγράψτε το προϊόν
Βασικές παράμετροι:
Κατηγορία προϊόντων: μαλακή σανίδα πολλαπλών στρώσεων
Δομή υλικού: κόλλα διπλής όψεως + κίτρινη μεμβράνη χαμηλής απώλειας + (χαλκός γραμμής + κόλλα + υλικό βάσης πολυϊμιδίου μέσης υψηλής συχνότητας + κόλλα + χαλκός γραμμής) + κίτρινο κάλυμμα χαμηλής απώλειας
Αντοχή: ελεύθερη κάμψη και περιέλιξη
Αρσενικό: +/- 0,03 mm
Πάχος: 0,15 mm
Ενίσχυση: οπίσθια και οπίσθια οπλισμός χάλυβα 0,15mm
Διαδικασία κατασκευής: επίστρωση συγκόλλησης, επίστρωση με πώμα, στρώμα επικάλυψης, καλυμμένο με φιλμ τύπο, αντίσταση - τύπος συγκόλλησης στρέψη θωράκισης
Επεξεργασία επιφανειών: ENIG (1 έως 2 μικροφυσαλίδες)
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 0,06mm / 0,09mm
Εφαρμογή: Εξαρτήματα σύνδεσης
Shenzhen OEM, κατασκευαστής εργοστάσιο flex pcb πλακέτα κυκλώματος έθιμο, UL ROHS flex pcb κάνοντας, γυμνό flex PCB κάνοντας κατασκευαστής, OEM ευέλικτη πλακέτα pcb κάνει το σχεδιασμό, fpc σύνδεσμο flex καλώδιο, υψηλής ακριβείας Shenzhen προμηθευτής τυπωμένο fpc flex κάνει ευέλικτη pcb ..
2.Η παραγωγική ικανότητα του παραγωγού
Μπορούμε να παράγουν όλα τα είδη Flex PCB και να πάρει 100% ικανοποίηση από τους πελάτες μας!
Επίπεδα: 20 (περιλαμβάνει 12 στρώματα)
Γραμμή wideth / χώρος (mil) στην εσωτερική στρώση: 3/3, 3.5 / 3.5
Αναλογία εικόνας: 20: 1 (ΡΤΗ). 1: 1 (τυφλές βίδες)
Ελάχιστο. Διάμετρος οπής διάτρησης (mil): 6 (μηχανική). 4 (λέιζερ)
Απόσταση από γεώτρηση σε αγωγό (mil): 6
Ανοχή για έλεγχο αντίστασης (+/-): 10%
3.Επιπλέον πλεονέκτημα
• Γρήγορη απόκριση και παράδοση
• Φθηνότερη και καλής ποιότητας
• Εκτελείται μικρή ποσότητα
• Πιστοποιημένη παραγωγική ικανότητα
4. Εφαρμογή FPC:
1) Οθόνη, Notebook PC & Tablet PC, οθόνη επίπεδης οθόνης
2) Εκτυπωτής, σαρωτής, συσκευή φαξ, φωτοαντιγραφικό
3) ρομπότ, βιομηχανικός, προβολέας, εύχρηστος τερματικός σταθμός, διασκέδαση
4) Ηλεκτρονικά αυτοκινήτου
5) Εξοπλισμός AV, Ιατρικός εξοπλισμός, Ψηφιακό όργανο μέτρησης.
5. Εξοπλισμός του FPC
Δημοφιλείς Ετικέτες: ENIG LCD connector flex κυκλώματος, Κίνα, προμηθευτές, κατασκευαστές, εργοστάσιο, φθηνή, προσαρμοσμένη, χαμηλή τιμή, υψηλή ποιότητα, προσφορά
