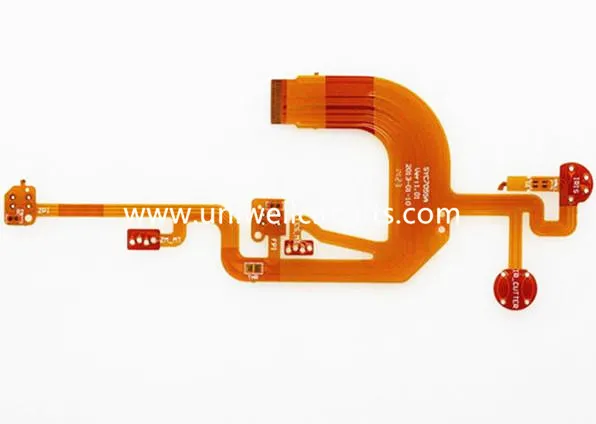

OSP σαρωτή Flex PCB
1. Περιγράψτε το προϊόν
Προσδιορισμός
στρώμα: 1
Πάχος: 0,13 mm
Υλικό: Το 1OZ έχει αυτοκόλλητη κύλιση
Πάχος χαλκού: 1 ουγκιά
Επιφανειακή επεξεργασία: επιχρύσωση
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 0,1 mm / 0,095 mm
FR4 ενισχυτικό πάχος: 0,5 mm
Scanner, χρησιμοποιεί οπτοηλεκτρονική τεχνολογία και ψηφιακή επεξεργασία για τη μετατροπή γραφικών ή πληροφοριών εικόνας σε ψηφιακά σήματα με τρόπο σάρωσης. Ο λόγος για τον οποίο μπορεί να τρέξει είναι ο υψηλής ποιότητας FPC. Οι σαρωτές της Uniwell καλύπτουν πολλά αρχεία, γραφεία, νοσοκομεία, διδασκαλία και ούτω καθεξής. Επειδή τα προϊόντα FPC είναι υψηλής ποιότητας, μεγάλη διάρκεια ζωής. Η εταιρεία μας κερδίζει καλή φήμη.
2.Φύλλο τεχνολογίας FPC:
Στρώματα: 20 (περιλαμβάνει 12 στρώσεις
Γραμμή wideth / χώρος (mil) στην εσωτερική στρώση: 3/3, 3.5 / 3.5
Αναλογία εικόνας: 20: 1 (ΡΤΗ). 1: 1 (τυφλές βίδες)
Ελάχιστο. Διάμετρος οπής διάτρησης (mil): 6 (μηχανική). 4 (λέιζερ)
Απόσταση από γεώτρηση σε αγωγό (mil): 6
Ανοχή για έλεγχο αντίστασης (+/-): 10%
3.FPC εφαρμογή
Το FPC εμφανίζεται κυρίως στα προϊόντα ηλεκτρονικών ειδών όπως το κινητό τηλέφωνο, τον υπολογιστή, το φορητό υπολογιστή, τον εκτυπωτή, τον σαρωτή, τη συσκευή φαξ, το φωτοαντιγραφικό, το DVD, την ψηφιακή φωτογραφική μηχανή, το φορητό υπολογιστή και το tablet PC. Κατά τη διάρκεια των ετών παραγωγής, η Uniwell έχει ήδη κερδίσει μεγάλη επιτυχία μεταξύ των προμηθευτών του FPC.
4.Μικρή γνώση --- τεχνική αποσυναρμολόγησης των εξαρτημάτων νιφάδων σε PCB
Τεχνική αποσυναρμολόγησης των εξαρτημάτων νιφάδων στα PCB
Τα στοιχεία φύλλου στην πλακέτα τυπωμένου κυκλώματος (PCB) είναι νέα μικροστοιχεία χωρίς μόλυβδο ή βραχυκύκλωμα. Είναι άμεσα τοποθετημένα στην πλακέτα τυπωμένων κυκλωμάτων και είναι ειδικές συσκευές για την τεχνολογία επιφανειακής συναρμολόγησης. Τα εξαρτήματα νιφάδων έχουν τα πλεονεκτήματα του μικρού μεγέθους, του ελαφρού βάρους, της υψηλής πυκνότητας εγκατάστασης, της υψηλής αξιοπιστίας, της ισχυρής αντοχής στους κραδασμούς, δυνατότητα παρεμβολών και ούτω καθεξής.Στο παρόν, έχει χρησιμοποιηθεί ευρέως στον εξοπλισμό πληροφορικής, εξοπλισμό κινητής επικοινωνίας, βίντεο ενσωματωμένο μηχάνημα, έγχρωμη τηλεόραση υψηλής συχνότητας VCD κεφαλής και άλλα προϊόντα, ταχεία ανάπτυξη.
Τα κοινώς χρησιμοποιούμενα συστατικά νιφάδων είναι:
(1) αντίσταση νιφάδων
(2) πυκνωτής τσιπ
(3) Πηνίο επαγωγής
(4) δίοδος τσιπ
(5) Τριόδα νιφάδων
(6) Μικρό ολοκληρωμένο κύκλωμα κ.λπ.
Αυτά τα κομμάτια είναι πολύ μικρά σε μέγεθος, φοβούνται τη θερμότητα και την αφή και μερικά πόδια μολύβδου είναι πάρα πολλά για να αποσυναρμολογηθούν, γεγονός που δημιουργεί μεγάλες δυσκολίες στη συντήρηση. Ως εκ τούτου, η μέθοδος επιστημονικής αποσυναρμολόγησης είναι πολύ σημαντική.
1. Μέθοδος απορρόφησης λεπτού χαλκού
Το χάλκινο πλέγμα απορρόφησης κασσίτερου είναι υφασμένο από λεπτό μεταλλικό ιμάντα από χαλκό και μπορεί επίσης να χρησιμοποιηθεί ως καλώδιο θωράκισης μεταλλικού καλωδίου ή αντικατάσταση μαλακού σύρματος πολλαπλών συρμάτων.Κατά τη χρήση το σύρμα είναι καλυμμένο σε πολλαπλούς ακροδέκτες, το συγκολλητικό σίδερο και τραβιέται με σύρμα και το συγκολλητικό υλικό σε κάθε πόδι απορροφάται από το σύρμα.Απομακρύνετε το καλώδιο που είναι συνδεδεμένο στη συγκολλητική ουσία και επαναλάβετε αρκετές φορές μειώνοντας σταδιακά την ποσότητα συγκόλλησης στον πείρο έως ότου διαχωρίσει τον πείρο από το τυπωμένο συμβούλιο.
2. Τελική μέθοδος τήξης καθαρισμού
Όταν το στοιχείο πολλαπλών σημείων θερμαίνεται με αντιστατικό συγκολλητικό σίδερο, η συγκόλληση μπορεί να καθαριστεί με οδοντόβουρτσα ή βούρτσα λαδιού, βούρτσα βαφής κ.ο.κ. και τα εξαρτήματα μπορούν να αφαιρεθούν γρήγορα. Μετά την αφαίρεση των εξαρτημάτων, το PCB πρέπει να καθαριστεί εγκαίρως για να αποφευχθεί βραχυκύκλωμα των άλλων τμημάτων που προκαλούνται από υπολειμματικό κασσίτερο.
3. Μέθοδος έλξης μολύβδου
Αυτή η μέθοδος είναι κατάλληλη για την αποσυναρμολόγηση ολοκληρωμένων κυκλωμάτων με τσιπ. Με σύρμα βερνικιού κατάλληλου πάχους και ορισμένης αντοχής που διαπερνά το εσωτερικό διάκενο του πείρου του ολοκληρωμένου κυκλώματος, το ένα άκρο του σμαλτωμένου σύρματος στερεώνεται σε κατάλληλη θέση, το άκρο κρατιέται με το χέρι και όταν η συγκολλητική ουσία διαλύεται, τραβήξτε το σύρμα σμάλτου "κοπής" σύρματος, τον ολοκληρωμένο ακροδέκτη κυκλώματος και τον τυπωμένο πίνακα διαχωρισμού.
4. Μέθοδος αποσυναρμολόγησης για συσκευή απορρόφησης κασσίτερου
Οι απορροφητές κασσίτερου έχουν απλούς απορροφητές κασσίτερου και κασσίτερο συγκόλλησης δύο τύπων. Όταν χρησιμοποιείται ο απλός απορροφητής κασσίτερου, η ράβδος εμβόλου του απορροφητήρα κασσίτερου πιέζεται προς τα κάτω. Όταν ο σύνδεσμος συγκόλλησης του αποσυναρμολογημένου τεμαχίου τήκεται από τον ηλεκτρικό συγκολλητικό σίδερο, το ακροφύσιο αναρρόφησης του απορροφητήρα κασσίτερου πιέζεται προς το σημείο τήξης και πιέζεται το κουμπί απελευθέρωσης του απορροφητήρα κασσίτερου και το τήγμα κασσίτερου αναρροφάται ενώ το έμβολο Η ράβδος του απορροφητήρα κασσίτερου αναπηδά πίσω. Επαναλαμβάνεται αρκετές φορές, μπορεί να διαχωριστεί από τον PCB.Το συγκολλητικό υλικό είναι ένα ειδικό εργαλείο απορρόφησης κασσίτερου το οποίο συναρμολογεί τον απλό απορροφητήρα κασσίτερου και το ηλεκτρικό συγκολλητικό σίδερο και η χρήση του είναι ίδια με εκείνη του το συνηθισμένο απορροφητήρα κασσίτερου.Πρέπει να δοθεί προσοχή στο αντιστατικό κατά τη διάρκεια της τοπικής θέρμανσης, η ισχύς του συγκολλητικού σιδήρου και το μέγεθος της κεφαλής σιδήρου θα πρέπει να είναι κατάλληλες.
