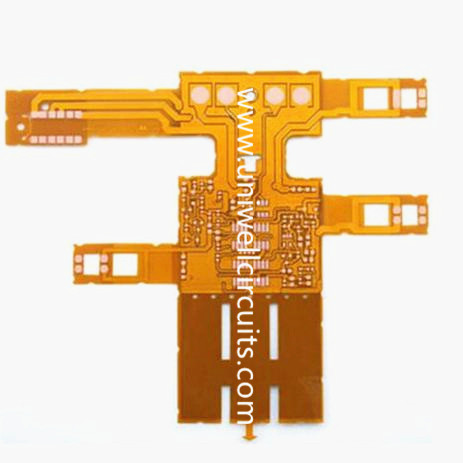

Η Shenzhen Uniwell Circuits Co., Ltd. είναι ένας από τους κορυφαίους κατασκευαστές και προμηθευτές της πλακέτας ευέλικτου κυκλώματος βυθισμένης χρυσής σύνδεσης LCD Uniwell Circuits στην Κίνα, υποστηρίζει επίσης προσαρμοσμένη υπηρεσία με χαμηλή τιμή. Εάν πρόκειται να αγοράσετε πλακέτα κυκλώματος υψηλής ποιότητας Uniwell Circuits με χρυσό βύσμα LCD, ευπρόσδεκτοι να λάβετε προσφορά από το εργοστάσιό μας.
Παράμετροι διαδικασίας παραγωγής προϊόντος
Κατηγορία προϊόντος:
πολυστρωματική μαλακή σανίδα
Αντίσταση:
ελεύθερη κάμψη και περιέλιξη
Αρσενικός:
+ / - 0.03 χιλ
Πάχος:
0.15 mm
Ενίσχυση:
εμπρός και πίσω ενίσχυση φύλλου χάλυβα 0,15mm
Επιφανειακή επεξεργασία:
Χρυσός εμβάπτισης (1 έως 2 μικροίντσες)
Ελάχιστο πλάτος γραμμής/διάστιχο:
0,06mm/0,09mm
Διαδικασία παραγωγής:
επίστρωση συγκόλλησης, επιμετάλλωση βύσματος, στρώση κάλυψης, τύπος επικαλυμμένου μεμβράνης, στρέψη θωράκισης τύπου αντίστασης - συγκόλλησης
Εφαρμογή:
Υποδοχή LCD
Βασικές πληροφορίες προϊόντος
Διαδικασία πυρήνα: Χρησιμοποιώντας την τεχνολογία επιφανειακής επεξεργασίας ENIG, το στρώμα κράματος φωσφόρου νικελίου και το στρώμα καθαρού χρυσού εναποτίθενται διαδοχικά στο χάλκινο μαξιλάρι, με εξαιρετική ομοιομορφία επίστρωσης, κατάλληλο για απαιτήσεις καλωδίωσης υψηλής πυκνότητας και λεπτού βήματος.
Τοποθέτηση προϊόντος: Σχεδιασμένο ειδικά για σύνδεση σήματος μεταξύ οθονών LCD και κυκλωμάτων οδήγησης, είναι ένας εξαιρετικά αξιόπιστος και ευέλικτος φορέας διασύνδεσης.
Βασικά χαρακτηριστικά πλεονεκτήματα
Ισχυρή συμβατότητα κάμψης: Η επίστρωση είναι λεπτή και έχει εξαιρετική πρόσφυση και η επαναλαμβανόμενη κάμψη δεν θα προκαλέσει ρωγμές ή ξεφλούδισμα της επίστρωσης, διατηρώντας πλήρως την ευελιξία του ίδιου του FPC.
Υψηλή απόδοση συγκόλλησης: Η επιφανειακή επίστρωση είναι επίπεδη και πυκνή και ο ρυθμός συγκόλλησης κατά τη συγκόλληση SMT είναι κοντά στο 100%. Μπορεί να αντέξει 2-3 κύκλους συγκόλλησης εκ νέου ροής, μειώνοντας σημαντικά τον κίνδυνο εικονικής και ψευδούς συγκόλλησης.
Καλή μακροπρόθεσμη σταθερότητα: Η χημική σταθερότητα του στρώματος χρυσού είναι εξαιρετικά ισχυρή, η οποία μπορεί να αντισταθεί στην υγρασία και στη διάβρωση με ψεκασμό αλατιού για μεγάλο χρονικό διάστημα. Η περίοδος αποθήκευσης του μαξιλαριού συγκόλλησης μπορεί να φτάσει τους 6-12 μήνες και μπορεί να διατηρήσει σταθερή αγωγιμότητα σε περιβάλλον ευρείας θερμοκρασίας.
Εξαιρετική προσαρμοστικότητα καλωδίωσης: Το τρέχον αποτέλεσμα άκρων της διαδικασίας ηλεκτρολυτικής επιμετάλλωσης, οι μικρές οπές, τα στενά πλάτη γραμμών και τα ακανόνιστα μαξιλαράκια συγκόλλησης μπορούν να επιτύχουν ομοιόμορφη επίστρωση, προσαρμοζόμενη τέλεια στις απαιτήσεις καλωδίωσης λεπτού βήματος των βυσμάτων LCD.
Τυπικά σενάρια εφαρμογής

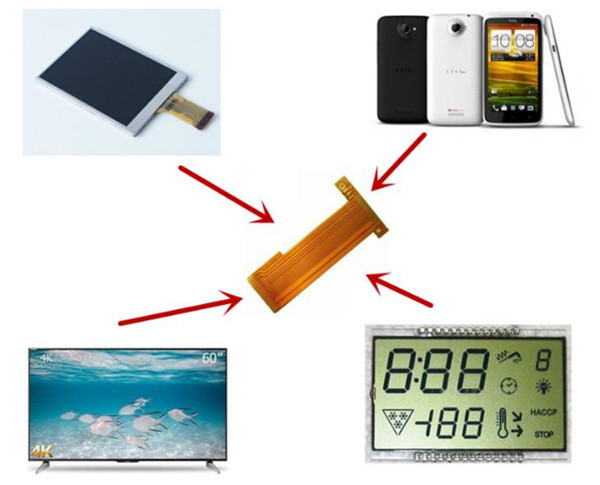

Αυτή η ευέλικτη πλακέτα κυκλώματος χρησιμοποιείται κυρίως για μονάδες οθόνης LCD σε ηλεκτρονικά είδη ευρείας κατανάλωσης, όπως κινητά τηλέφωνα, φορητοί υπολογιστές, εκτυπωτές κ.λπ., για την επίτευξη διασύνδεσης σήματος μεταξύ της οθόνης οθόνης και του PCB του προγράμματος οδήγησης υποστήριξης. Μπορεί επίσης να επεκταθεί σε εφαρμογές με υψηλές απαιτήσεις αξιοπιστίας, όπως οθόνες βιομηχανικού ελέγχου και οθόνες αυτοκινήτου.
