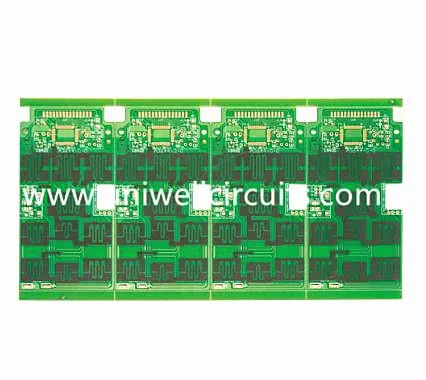

ENIG PCB μελάνης άνθρακα
1. Περιγράψτε το προϊόν
Όνομα: PCB μελανιού άνθρακα ENIG
Υλικό: FR - 4
Πάχος πλακών: 1,4 mm.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 2.0mm / 1.5mm.
Ελάχιστο άνοιγμα: 1,65mm.
Πάχος χαλκού: 40um.
Επεξεργασία επιφάνειας: ENIG
Στάθμη επιβραδυντή φλόγας: 94v-o.
Η Uniwell Circuits Co., Ltd. έχει δεσμευτεί να παρέχει ετοιμοπαράδοτη υπηρεσία PCB & PCBA και υπηρεσία One-Stop EMS (υπηρεσίες κατασκευής ηλεκτρονικών) για 10 χρόνια. Με την επαγγελματική μας στον ηλεκτρονικό σχεδιασμό, PCB κατασκευή, PCB συναρμολόγηση και εξαρτήματα προμήθεια / BOM kitting, μπορούμε πάντα να παρέχουμε στους πελάτες μας την καλύτερη ποιότητα PCB & PCBA πίνακες με χαμηλό κόστος και γρήγορο χρόνο παράδοσης.
2.Γιατί η Uniwell;
1) Γρήγορος και οικονομικός όρος παράδοσης.
2) Παρέχετε πρωτότυπο PCB & PCBA και υπηρεσίες γρήγορου συμβουλίου μεσαίου και χαμηλού επιπέδου.
3) Συλλογή στοιχείων, SMT & PCBA, ενιαία πηγή.
4) Δύο ώρες ανταπόκριση απάντηση, 24 ώρες ταχεία παράγουν.
5) FR4 Δείγμα διπλής όψης και 4-6 στρώσεις σε 48 ώρες.
Και πάντα κρατάμε το ενδιαφέρον σας:
* Αποκτήστε ένα προϊόν υψηλής ποιότητας.
* Πάρτε μια χαμηλότερη τιμή του προϊόντος για να καταλάβει την αγορά από την ηλεκτρονική μας παραγγελία
* Η εξυπηρέτηση μιας στάσης σας δίνει την ενέργεια σας να εστιάσετε στο σχεδιασμό και το μάρκετινγκ.
* Πάρτε έναν στρατηγικό μακροπρόθεσμο εταίρο.
3.Τι είμαστε;
Uniwell Circuits Co, Ltd είναι επαγγελματίας κατασκευαστής PCB & PCBA και EMS (ηλεκτρονική υπηρεσία κατασκευής) με σχεδόν 10 χρόνια εμπειρίας στην PCB Σχεδιασμός & Διάταξη, PCB Fabrication, PCB συναρμολόγηση, PCBA πρωτότυπο, PCBA Test, Ηλεκτρονικό Μέρος Sourcing και EMS για είδη έξυπνης ηλεκτρονικής κατασκευής.
4. γρήγορη παράδοση PCB
Προκειμένου να ικανοποιήσουμε τις εντολές των πελατών, προσφέρουμε υπηρεσίες γρήγορης παράδοσης, μονής και διπλής όψης σε 24 ώρες, 4-6 στρώσεις σε 48 ώρες. Υποσχόμαστε την παράδοση εγκαίρως. Αν έχετε κάποιο επείγον έργο, μη διστάσετε να επικοινωνήσετε μαζί μας, είμαστε στην ευχάριστη θέση να σας βοηθήσουμε.
Επίπεδα | Γρήγορη στροφή | Παραγγελία δείγματος | Μαζική τάξη |
μονόκλινο | 24 ώρες | 3 εργάσιμες ημέρες | 7 εργάσιμες ημέρες |
διπλό | 24 ώρες | 4 εργάσιμες ημέρες | 7 εργάσιμες ημέρες |
4-6layer | 48 ώρες | 5-6 εργάσιμες ημέρες | 10 εργάσιμες ημέρες |
8-12layer | 120 ώρες | 7-9 εργάσιμες ημέρες | 15 εργάσιμες ημέρες |
FR-4 με βάση, Εξαίρεση χρόνου προόδου υλικού | |||
5.Ελάχιστη γνώση
Ο σχεδιασμός των PCB αναφέρεται στη διάταξη του κυκλώματος μέσω του σχεδίου αρχιτεκτονικής σχεδίασης για την παραγωγή του κυκλώματος στο χαμηλότερο δυνατό κόστος.Στο παρελθόν, συνήθως βασίζεται σε ακριβά ειδικά εργαλεία για να ολοκληρωθεί, αλλά τώρα, με δωρεάν εργαλεία λογισμικού υψηλής απόδοσης, όπως το DesignSpark PCB, και η αυξανόμενη δημοτικότητα του μοντέλου σχεδιασμού, επιταχύνουν σημαντικά τον σχεδιασμό του σχεδιαστή PCB.
Παρά το γεγονός ότι το προσωπικό σχεδιασμού μηχανικού γνωρίζει, ένα τέλειο σχέδιο σχεδιασμού είναι ο καλύτερος τρόπος για να αποφευχθούν προβλήματα, αλλά εξακολουθεί να είναι χάσιμο χρόνου και σπατάλη χρημάτων, ταυτόχρονα, να πάρει προσωρινή λύση δεν επιφέρει μια μόνιμη μέθοδο θεραπείας. Για παράδειγμα, εάν στις δοκιμές ηλεκτρομαγνητικής συμβατότητας (EMC) διαπιστώθηκε ότι το πρόβλημα, θα προκαλέσει μεγάλο κόστος, ακόμη και απαραίτητο να προσαρμοστεί το αρχικό σχέδιο σχεδιασμού και να γίνει, και αυτό θα πάρει μήνες.
Η διάταξη είναι ένας από τους πρώτους προβληματισμούς των σχεδιαστών προβλημάτων. Το πρόβλημα εξαρτάται από ένα μέρος του σχεδίου και ορισμένες συσκευές πρέπει να ρυθμιστούν με βάση λογικές σκέψεις. Θα πρέπει ωστόσο να σημειωθεί ότι εξαρτήματα που είναι ευαίσθητα στη θερμοκρασία, όπως αισθητήρες , θα πρέπει να διαχωρίζονται από τα εξαρτήματα που παράγουν θερμότητα, συμπεριλαμβανομένων των μετατροπέων ισχύος.Για μια ποικιλία σχεδιασμού τροφοδοσίας ισχύος, ο μετατροπέας 12 V και 15 V μπορεί να ρυθμιστεί αντίστοιχα σε διαφορετική θέση του κυκλώματος, επειδή παράγει θερμότητα και ηλεκτρονική ο θόρυβος θα επηρεάσει την αξιοπιστία και την απόδοση άλλων εξαρτημάτων και πλακετών κυκλωμάτων.
Αυτά τα εξαρτήματα θα επηρεάσουν τις ηλεκτρομαγνητικές ιδιότητες του σχεδιασμού του κυκλώματος, δεν είναι μόνο για την απόδοση της πλακέτας κυκλώματος και η κατανάλωση ενέργειας είναι πολύ σημαντική, καθώς η οικονομία του πίνακα κυκλωμάτων φέρνει επίσης μεγάλη επιρροή, επομένως όλος ο εξοπλισμός PCB που πωλείται στην Ευρώπη πρέπει να έχει CE για να αποδείξει ότι δεν θα προκαλέσει παρεμβολές σε άλλα συστήματα.Ωστόσο, αυτό είναι συνήθως μόνο από την άποψη της παροχής ρεύματος, και υπάρχουν πολλές συσκευές που εκπέμπουν θόρυβο, όπως dc-dc μετατροπείς, και υψηλής ταχύτητας μετατροπείς δεδομένων. ελαττώματα στον σχεδιασμό κυκλωμάτων, αυτοί οι θόρυβοι μπορούν να συλλεχθούν από τα κανάλια και να ακτινοβοληθούν ως μικρές κεραίες, με αποτέλεσμα την ανωμαλία του θορύβου και της συχνότητας.
Λύση:
Στη διαδικασία σχεδιασμού του τυπωμένου κυκλώματος (PCB), μπορούν να υιοθετηθούν πολλές διαφορετικές μέθοδοι για την επίλυση διαφόρων προβλημάτων. Έχει την προσαρμογή του ίδιου του σχεδιασμού, όπως η προσαρμογή της διάταξης της γραμμής και η μείωση του θορύβου. οι σχεδιαστικές λεπτομέρειες μπορούν να εγκατασταθούν αυτόματα μέσω του εργαλείου διάταξης, αλλά εάν μπορείτε να ρυθμίσετε με μη αυτόματο τρόπο την αυτόματη διάταξη, θα συμβάλει στη βελτίωση της ποιότητας του σχεδιασμού του κυκλώματος. Μέσω αυτού του μέτρου, ο εντοπισμός κανόνων σχεδιασμού θα βασίζεται σε τα τεχνικά έγγραφα για να εξασφαλιστεί ότι ο σχεδιασμός της πλακέτας κυκλωμάτων μπορεί να ικανοποιεί τις απαιτήσεις των κατασκευαστών PCB.
Ο διαχωρισμός των διαφορετικών κυκλωμάτων μπορεί να μειώσει τη σχετική χωρητικότητα, αλλά αυτό θα αυξήσει τον αριθμό των στρωμάτων στην πλακέτα κυκλώματος, αυξάνοντας έτσι το κόστος και φέρνοντας περισσότερες τρύπες στην τρύπα. Αν και το ορθογώνιο σύστημα τροφοδοσίας και σχεδιασμού κυκλώματος γείωσης μπορεί να αυξήσει το PCB φυσικό μέγεθος, αλλά μπορεί να παίξει διπλό επίπεδο εδάφους PCB στο βοηθητικό πρόγραμμα, να μειώσει αποτελεσματικά την ηλεκτρική χωρητικότητα και την πολυπλοκότητα της κατασκευής πλακέτας κυκλωμάτων.
Συμπεριλαμβανομένου του σχεδιαστικού εργαλείου DesignSpark PCB, στην αρχή του σχεδιασμού, μπορούν να βοηθήσουν τους μηχανικούς να επιλύσουν πολλά προβλήματα, σχεδιασμό μηχανικής, ωστόσο, οι ερευνητές εξακολουθούν να χρειάζονται για τη σχεδίαση ζήτηση για τυπωμένο κύκλωμα (PCB) έχουν πλήρη κατανόηση.Για παράδειγμα, (PCB), στην αρχή του σχεδιασμού να χρειαστούν στρώματα πλακέτας κυκλωμάτων, για παράδειγμα, μια πλακέτα διπλού κυκλώματος, πρέπει να έχετε ένα επίπεδο γείωσης και ένα στρώμα παροχής ηλεκτρικού ρεύματος, δύο ανεξάρτητα επίπεδα στρώματος. Αυτόματο στοιχείο διάταξης η τεχνολογία είναι χρήσιμη για να βοηθήσει τους σχεδιαστές να αφιερώνουν περισσότερο χρόνο, για να σχεδιάσουν τη διάταξη της περιοχής του εξοπλισμού, για παράδειγμα αν ο εξοπλισμός τροφοδοσίας και οι ευαίσθητες γραμμές σήματος ή η περιοχή υψηλότερης θερμοκρασίας είναι πολύ κοντά, θα δημιουργηθούν πολλά προβλήματα. η γραμμή σήματος μπορεί επίσης να καλωδίωση αυτόματα, να αποφευχθεί η εμφάνιση των περισσότερων από τις ερωτήσεις ταυτόχρονα, ωστόσο, να αναλύσει τις περιοχές υψηλού κινδύνου και τη χειρωνακτική λειτουργία, θα συμβάλει στη μεγάλη βελτίωση της ποιότητας των εκτυπωμένων ci (PCB), τη βελτίωση της κερδοφορίας, τη μείωση του συνολικού κόστους.
Ο σχεδιασμός κανόνα ανίχνευσης είναι επίσης ένα πολύ ισχυρό εργαλείο που μπορεί να χρησιμοποιηθεί για την ανίχνευση κυκλωμάτων και να εξασφαλίσει ότι η απόσταση μεταξύ των γραμμών δεν είναι πολύ κοντά, με αποτέλεσμα μια σύντομη επιστροφή.Ωστόσο, ο συνολικός σχεδιασμός εξακολουθεί να έχει υψηλή οικονομική αξία. μπορεί επίσης να χρησιμοποιηθεί για να ανιχνεύσει και να ρυθμίσει το στρώμα ισχύος και το στρώμα εδάφους για να αποφευχθεί η παραγωγή μεγάλων συσχετισμένων περιοχών πυκνωτών.
Τα παραπάνω εργαλεία θα βοηθήσουν επίσης τους Gerber και Excellon, οι οποίοι θα τους βοηθήσουν να παράγουν το τελικό σχεδιασμό του προϊόντος και να δουλέψουν σε γραμμές και κυκλώματα, καθώς και μέσα από τρύπες. Με αυτόν τον τρόπο τα τεχνικά έγγραφα συνδέονται στενά με τους κατασκευαστές PCB .
Συμπέρασμα:
Πολλά προβλήματα πρέπει να ληφθούν υπόψη στη διαδικασία σχεδιασμού των PCB και τα εργαλεία που περιλαμβάνουν το PCB DesignSpark μπορούν να αντιμετωπίσουν αποτελεσματικά τα περισσότερα από τα προβλήματα. Χρησιμοποιώντας μερικές από τις κατευθυντήριες γραμμές βέλτιστης πρακτικής, το προσωπικό σχεδιασμού μηχανικών μπορεί να μειώσει αποτελεσματικά το κόστος, με ταυτόχρονη ικανοποίηση των απαιτήσεων των προδιαγραφών του συστήματος, με σχετικά χαμηλό κόστος πιστοποίησης συστήματος εκτροπής, ώστε να αποφεύγονται περισσότερα προβλήματα.
