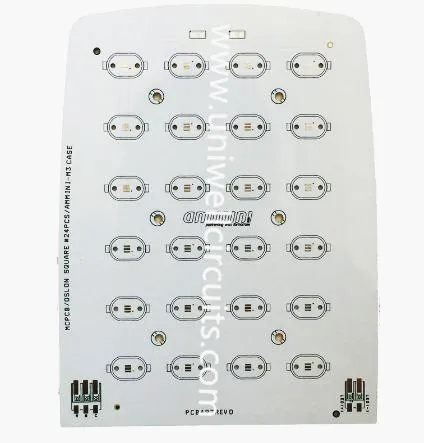

διπλής όψης πλακέτα αλουμινίου
1. Περιγράψτε την παραγωγή
Λεπτομέρειες για πλακέτα αλουμινίου διπλής όψης | |
Ονομα εξαρτήματος: | διπλής όψης πλακέτα αλουμινίου |
Υλικό βάσης: | Λαμιναρισμένη βάση αλουμινίου |
Αριθμός επιπέδων: | 2 στρώμα |
Πάχος χαλκού: | 1oz ή 35um |
Πάχος τελειωμένης σανίδας: | 1,6 mm |
Χρώμα μάσκας συγκόλλησης: | Λευκή υγρή φωτογραφική μελάνη Soldermask (LPI) |
Χρώμα λεκτικού: | όχι |
Επιφάνεια τελειωμένη: | OSP |
Προφίλ: | CNC + V-CUT |
Θερμική αγωγιμότητα: | 1,0 W / mK |
Μονωμένη τάση θραύσης του μονωμένου στρώματος | ≥3KV |
Περιοχή εφαρμογής: | Φωτισμός LED |
Το χαρακτηριστικό γνώρισμα του κυκλώματος αλουμινίου
1) Υψηλή θερμική αγωγιμότητα
2) έχουν εξαιρετικό επιβραδυντικό φλόγας
3) υψηλή μηχανική αντοχή
4) διαστασιακή σταθερότητα
5) Πολύ καλός ψύκτης θερμότητας
6) ηλεκτρομαγνητική θωράκιση κλπ.
2. Πληροφορίες για την εταιρεία
Ως μακρά ιστορία της Κίνας κατασκευαστής PCB, η Uniwell κατασκευάζει διάφορους τύπους PCB, συμπεριλαμβανομένων μονής όψης PCB, διπλής όψεως PCB και πολυστρωματικών PCB, μέχρι και 32 στρώματα. Τα ποικίλα προϊόντα μας MCPCB, CEM-3 PCB, FR-4 PCB χρησιμοποιούνται ευρέως για φωτισμό LED, παροχή ηλεκτρικού ρεύματος, μέτρηση, επικοινωνία, άλλα ηλεκτρονικά.
3.Η ιστορία
4.Γιατί πρέπει να επιλέξετε την Uniwell ως προμηθευτή σας;
5.Little γνώση --- Βασικές γνώσεις του υποστρώματος αλουμινίου LED.
Η απορρόφηση θερμότητας των LED είναι ο μεγαλύτερος πονοκέφαλος για τους κατασκευαστές LED. Η πλάκα αλουμινίου LED από την εξάτμιση θερμότητας είναι ένα είδος διοχέτευσης θερμότητας προπληρωμένου προθέματος, LED σε θερμική βάση διασποράς θερμότητας, μονάδα ψύξης, μπορεί να προσθέσει περιοχή LED στο κάτω μέρος, να προσθέσει διαρροή θερμότητας περιοχή, που αποτελείται κυρίως από κυκλικό αλουμινόχαρτο κύκλωμα / κεραμική σκόνη + πολυμερές / πλάκα αλουμινίου.Το υπόστρωμα διάχυσης θερμότητας έχει υψηλή θερμική αγωγιμότητα, την ασφάλεια, την προστασία του περιβάλλοντος και άλλες λειτουργίες στην εφαρμογή των LED βιομηχανία. Το ακόλουθο είναι chengzhiyi κύκλωμα co., LTD. Για να εισαγάγετε το υπόστρωμα αλουμινίου LED με πληροφορίες αλουμινίου. Λόγω της υψηλής θερμικής αγωγιμότητας και της διάχυσης θερμότητας του αλουμινίου, μπορεί να χρησιμοποιηθεί για την εξαγωγή του εσωτερικού heat.LED υποστρώματος αλουμινίου είναι μια κοινή μεταλλική επικαλυμμένη πλάκα χαλκού με εξαιρετική θερμική αγωγιμότητα, ηλεκτρική μόνωση και μηχανική επεξεργασία. Κατά το σχεδιασμό, προσπαθήστε να πάρετε PCB κοντά στη βάση αλουμινίου και στη συνέχεια μειώστε τη θερμική αντίσταση της κόλλας πλήρωσης.
Το στρώμα κυκλώματος (δηλαδή, το φύλλο χαλκού) συνήθως με χαραγμένο τυπωμένο κύκλωμα, τα συστατικά τμήματα της αμοιβαίας σύνδεσης, συνήθως, το μεγάλο κύκλωμα κυκλώματος που μεταφέρει ρεύμα χρειάζεται ταλέντα, τότε θα πρέπει να χρησιμοποιήσουμε παχύτερο φύλλο χαλκού, το πάχος είναι συνήθως 35 μικρά έως 280 microns Η θερμομόνωση είναι η θέση των δεξιοτήτων πυρήνα αλουμινίου LED, συνήθως αποτελείται από ειδικά κεραμικά γεμίζουν ειδικό πολυμερές, μικρή θερμική αντοχή, εξαιρετική viscoelastic λειτουργίες, με θερμική γήρανση, μπορούν να δεχθούν μηχανική και θερμική πίεση.
Το στρώμα θερμικής μόνωσης του υποστρώματος αλουμινίου υψηλής λειτουργικότητας χρησιμοποιείται για να έχει εξαιρετική θερμική αγωγιμότητα και ηλεκτρική μόνωση υψηλής αντοχής. Το μεταλλικό στρώμα είναι τα στοιχεία στήριξης από αλουμίνιο LED, η ζήτηση με υψηλή θερμική αγωγιμότητα, είναι συνήθως πλάκα αλουμινίου, μπορεί επίσης να χρησιμοποιήσει χαλκός (ο χαλκός μπορεί να παρέχει πολύ καλή θερμική αγωγιμότητα), κατάλληλη για τη διάτρηση, διάτρηση και κοπή και τις πρακτικές κοπής, όπως η μηχανική επεξεργασία. Τα δεδομένα PCB έχουν το πλεονέκτημα ότι δεν είναι συγκρίσιμα με άλλα δεδομένα. ο όγκος μειώνεται σημαντικά, η ψύξη είναι εξαιρετική, εξαιρετική λειτουργία μόνωσης και μηχανική λειτουργία.
