Έλεγχος αισθητήρων Μονόπλευρη ευέλικτη πλακέτα PCB
1. Περιγράψτε το προϊόν
Προσδιορισμός

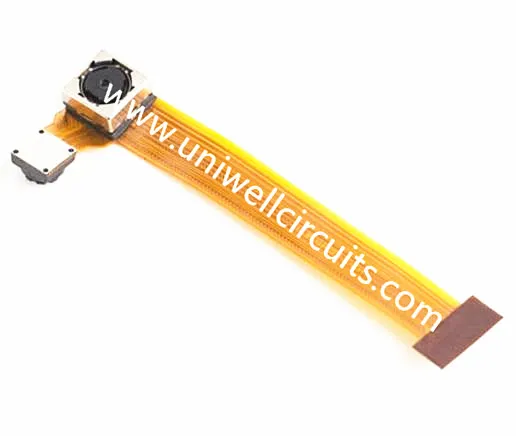

Όνομα: Έλεγχος αισθητήρα μονής όψης εύκαμπτο PCB
στρώματα: 1
Πάχος: 0,12 mm
Υλικό: Ηλεκτρολυτικό υλικό χωρίς κόλλα διπλής όψεως.
Πάχος χαλκού: 1/2 OZ
Επεξεργασία επιφανειών: 1 εμβάπτιση μικροϊνών.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 0.15mm / 0.075mm.
FR4 ενισχυτικό πάχος: 0,3 mm.
Εφαρμογή: Έλεγχος αισθητήρα
Αφήστε την αγοραστική δύναμη των κυκλωμάτων Uniwell να λειτουργήσει για σας για να σας πάρει τα PCBs χαμηλότερου κόστους!
Όταν πρόκειται να βρείτε τις καλύτερες τιμές στην αγορά, αφήστε την Uniwell να βρει τον κατασκευαστή PCB χαμηλού κόστους που σας ταιριάζει. Μια φτηνή κατασκευή PCB δεν είναι ο στόχος μας. φθηνά υψηλής ποιότητας είναι!
Πείτε στους ειδικούς μας τι χρειάζεστε και θα σας προσφέρουμε τη σωστή λύση κατασκευής και συναρμολόγησης PCB. Είμαστε έτοιμοι και πρόθυμοι να μετατρέψουμε τις αντιλήψεις σας σε πραγματικότητα.
2.Με εφαρμογή FFCB
Τα FPCBs χρησιμοποιούνται ευρέως σε ευρέως εφαρμοσμένα συστήματα επικοινωνίας, δικτύου, ψηφιακών προϊόντων, βιομηχανικού ελέγχου, ιατρικής περίθαλψης, αεροναυπηγικής και αστροναυτικής, αμυντικών και στρατιωτικών πεδίων κλπ.
3.Our δυνατότητες
Μπορούμε να μετατρέψουμε την ευέλικτη σειρά παραγωγής PCB σας σε 24 ώρες.
Επίπεδα: 20 (περιλαμβάνει 12 στρώματα)
Γραμμή wideth / χώρος (mil) στην εσωτερική στρώση: 3/3, 3.5 / 3.5
Αναλογία εικόνας: 20: 1 (ΡΤΗ). 1: 1 (τυφλές βίδες)
Ελάχιστο. Διάμετρος οπής διάτρησης (mil): 6 (μηχανική). 4 (λέιζερ)
Απόσταση από γεώτρηση σε αγωγό (mil): 6
Ανοχή για έλεγχο αντίστασης (+/-): 10%
4.Little γνώση --- Πώς να καθαρίσετε τα PCBs
Οι πίνακες τυπωμένων κυκλωμάτων, ειδικά εκείνες που χρησιμοποιούνται σε PDA (προσωπικοί ψηφιακοί βοηθοί) όπως τα κινητά τηλέφωνα, παίρνουν πολλή κατάχρηση. Εκτός από τη συλλογή σκόνης και βρωμιάς που διεισδύουν στις περιπτώσεις κινητών τηλεφώνων, συσκευών ανάγνωσης ηλεκτρονικών βιβλίων και παρόμοιων φορητών συσκευών, τα PCB είναι γνωστό ότι υποφέρουν από εμβάπτιση και εκτόξευση υγρών κατά την καθημερινή χρήση. Ως αποτέλεσμα, έχει προκύψει ένας κλάδος παροχής υπηρεσιών για την παροχή υπηρεσιών καθαρισμού και επισκευής για τα PCB που έχουν υποβληθεί σε μολυσματικές ουσίες αλλά όχι για φυσική θραύση σε PDA και σε μεγαλύτερες συσκευές.
Ο καθαρισμός μιας πλακέτας τυπωμένων κυκλωμάτων (PCB) για την εξυπηρέτηση ενός προϊόντος υψηλής απόδοσης είναι τόσο λεπτή διαδικασία όσο και η κατασκευή του πίνακα. Οι συνδέσεις μπορεί να καταστραφούν, τα εξαρτήματα χαλαρώνονται και τα υλικά να παραβιάζονται εάν χρησιμοποιείται λάθος μέθοδος καθαρισμού. Για να αποφύγετε αυτές τις παγίδες, πρέπει να έχετε την ίδια προσοχή στην επιλογή της σωστής μεθόδου καθαρισμού όπως κάνατε κατά το σχεδιασμό, τον προσδιορισμό και την παραγωγή του πίνακα.
Ποιες είναι αυτές οι παγίδες και πώς μπορείτε να τις αποφύγετε;
Παρακάτω θα διερευνήσουμε τις αποδεδειγμένες επιλογές καθαρισμού PCB και ορισμένες προσεγγίσεις που ίσως θέλετε να σας κουράσω.
Διαφορετικοί τύποι ρύπων
Υπάρχει μια ποικιλία μολυσματικών ουσιών που μπορούν να συσσωρευτούν σε ένα PCB. Η επίθεση του δυσάρεστου προβλήματος με τη σωστή αντίστοιχη μέθοδο θα είναι πιο αποτελεσματική και αποτελεσματική και θα προκαλέσει λιγότερους πονοκεφάλους.
Ένα από τα συνηθέστερα περιστατικά είναι η συσσώρευση βρωμιάς ή σκόνης μέσα ή γύρω από το PCB. Χρησιμοποιώντας απαλά μια μικρή, λεπτή βούρτσα, όπως μια βούρτσα ζωγραφικής χόρτου, μπορεί να αφαιρεθεί η βρωμιά και η σκόνη χωρίς να επηρεαστούν τα εξαρτήματα. Υπάρχουν περιορισμοί σχετικά με το πού μπορεί να φτάσει ακόμα και η μικρότερη βούρτσα, όπως κάτω από ένα εξάρτημα.
Ο πεπιεσμένος αέρας μπορεί να φτάσει σε πολλές περιοχές, αλλά μπορεί να καταστρέψει ζωτικές συνδέσεις, οπότε πρέπει να χρησιμοποιηθεί με μεγάλη προσοχή.
Ειδικά σχεδιασμένες ηλεκτρικές σκούπες για ηλεκτρονικά εξαρτήματα είναι επίσης μια επιλογή αλλά δεν μπορούν να φτάσουν παντού.
Οι υγροί ρύποι (ακαθαρσίες, κηρώδες λάδι, ροή, σόδα)
Οι λειτουργίες υψηλής θερμοκρασίας μπορούν να προκαλέσουν τη μετατροπή κάποιων εξαρτημάτων που είναι επικαλυμμένα με κερί σε μαγνήτες για σκόνη και ακαθαρσίες, προκαλώντας κολλώδη βρωμιά που δεν μπορεί να αφαιρεθεί με πινέλο ή κενό. Ή ένα προϊόν παίρνει ένα λουτρό κολλώδους σόδας, καθιστώντας το χαρτόνι ένα gooey χάος. Είτε έτσι είτε αλλιώς, αυτές οι ουσίες θα πρέπει να αντιμετωπιστούν πριν από την ανάπτυξη και επηρεάζουν την απόδοση.
Το μεγαλύτερο μέρος της βρωμιάς μπορεί να αφαιρεθεί με ένα μέσο καθαρισμού, όπως ισοπροπυλική αλκοόλη (IPA) και άκρη Q, μικρή βούρτσα ή καθαρό βαμβακερό ύφασμα. Ο καθαρισμός ενός PCB με διαλύτη όπως το IPA πρέπει να γίνεται μόνο σε καλά αεριζόμενο περιβάλλον, ιδανικά κάτω από καπνοδόχο.
Το απομεταλλωμένο νερό μπορεί να χρησιμοποιηθεί ως εναλλακτική λύση. Φροντίστε να αφαιρέσετε τυχόν υπερβολική υγρασία και να στεγνώσετε σωστά το χαρτόνι (λίγες ώρες σε φούρνο χαμηλής θερμοκρασίας μπορεί να απομακρύνει αποτελεσματικά την παραμένουσα υγρασία).
Υπάρχει ένας αριθμός εμπορικώς διαθέσιμων μέσων καθαρισμού PCB εκτός από το IPA, που κυμαίνονται από ακετόνη έως χημικά που παρασκευάζονται για ηλεκτρονικά καθαρισμού. Διαφορετικοί καθαριστικοί παράγοντες μπορούν να απευθύνονται σε συγκεκριμένους τύπους ρύπων, όπως ροή συγκόλλησης ή κερί. Λάβετε υπόψη ότι οι σκληροί καθαριστικοί παράγοντες μπορούν να απομακρύνουν τα σημάδια των εξαρτημάτων ή να προκαλέσουν βλάβη στα πλαστικά ή στα ηλεκτρικά καλύμματα πυκνωτών ή σε άλλα εξωτικά εξαρτήματα όπως οι αισθητήρες υγρασίας, οπότε βεβαιωθείτε ότι δεν χρησιμοποιείτε υπερβολικά ισχυρό καθαριστικό. Εάν μπορείτε, δοκιμάστε το καθαριστικό σε ένα παλιό εξάρτημα ή υποδοχή που δεν χρειάζεται να είστε σίγουροι ότι δεν κάνετε περισσότερο κακό παρά καλό.
Ο καθαρισμός με υπερήχους PCB
Οι συσκευές υπερήχων καθαρισμού χρησιμοποιούν υψηλές συχνότητες για να προκαλέσουν σπηλαίωση. η βίαιη εμφύσηση δισεκατομμυρίων λεπτών φυσαλίδων στο διάλυμα καθαρισμού που περιέχεται σε μια δεξαμενή υπερήχων καθαρισμού. Οι φυσαλίδες δημιουργούνται από τους μορφοτροπείς που συνδέονται στον πυθμένα της δεξαμενής και διεγείρονται από τις γεννήτριες στις υπερηχητικές συχνότητες. Η έκρηξη αυτών των φυσαλίδων εκτοξεύει τους μολυντές στην επιφάνεια των τμημάτων που καθαρίζονται.
Οι υπερήχους μπορούν να οριστούν ως ηχητικά κύματα που έχουν συχνότητες πάνω από το ανώτατο όριο της κανονικής εμβέλειας της ανθρώπινης ακοής, που είναι περίπου 20 kilohertz (20 kHz ή 20.000 κύκλοι ανά δευτερόλεπτο). Ενώ αυτό είναι αλήθεια, τα υπερηχητικά καθαριστικά όταν λειτουργούν μπορούν να ακουστούν λόγω της δράσης που δημιουργείται από αυτό που ονομάζουμε υπερηχητική σπηλαίωση.
Αυτή η τεχνική έχει χάσει κάποια εύνοια ως μέθοδο καθαρισμού, καθώς μπορεί να προκαλέσει βλάβη στα εξαρτήματα ή να χαλαρώσει τις συνδέσεις μαζί με τη βρωμιά και τη βρωμιά. Στην πραγματικότητα, η NASA έχει εκδώσει μια οδηγία ότι δεν χρησιμοποιεί πλέον υπερηχητικό καθαρισμό (σελίδα 31, σημείο 7.1.4), καθώς μπορεί αθέλητα να προκαλέσει το διαχωρισμό των καπακιών τελικών εξαρτημάτων και στην πραγματικότητα να προκαλέσει βλάβη στα συρμάτινα καλώδια και τα καλώδια συγκόλλησης εσωτερικά στο IC μέσω υπερηχητική αγωγιμότητα της υπερηχητικής ενέργειας μέσω του πλαισίου μολύβδου ολοκληρωμένου κυκλώματος.
Τούτου λεχθέντος, υπάρχει ακόμα μια θέση για εφαρμογές υπερήχων καθαρισμού. Η διαδικασία καθαρισμού με υπερήχους μπορεί να φτάσει στα πιο δύσκολα και δύσκολα μέρη κάτω από τα στοιχεία υψηλής πυκνότητας στα περισσότερα μέρη του κυκλώματος. Αυτό δεν ισχύει για τις συσκευές SMD που έχουν μικρά κενά που είναι μικρότερα από τον συντελεστή επιφανειακής τάσης του υγρού καθαρισμού. Ωστόσο, η διαδικασία είναι γρήγορη και υπάρχουν πολλά μηχανήματα υψηλής χωρητικότητας διαθέσιμα για την αντιμετώπιση των μεγάλων όγκων ανάγκες καθαρισμού.
συμπέρασμα
Υπάρχουν εταιρείες που ειδικεύονται στον καθαρισμό των PCB. Σημειώστε ότι εμείς (Uniwell Circuits) δεν παρέχουμε υπηρεσίες καθαρισμού PCB! Είμαστε ένας κορυφαίος πάροχος της PCB κατασκευής και συναρμολόγησης.
Ανάλογα με την ανάγκη σας - όπως μια μεγάλη ποσότητα σανίδων, τι χρειάζεται να καθαριστεί και πόσο λεπτή είναι η σανίδα - μπορεί να σας στείλει σε αναζήτηση εξωτερικής πηγής για τις ανάγκες καθαρισμού σας.
Εάν αντιμετωπίζετε συνεχώς προβλήματα με πίνακες που πρέπει να καθαριστούν, μπορεί να υπάρχει κάτι πιο σημαντικό στο σχεδιασμό ή τη διαδικασία κατασκευής που πρέπει να εξεταστεί. Οι τεχνικοί συμβούλων μας είναι σε θέση να σας βοηθήσουν να εντοπίσετε ένα πρόβλημα και να σχεδιάσετε μια μακροπρόθεσμη λύση για να διασφαλίσετε ότι τα PCB θα παραμείνουν καθαρά και σε λειτουργικές ανοχές.
Ο καθαρισμός ενός PCB δεν χρειάζεται να είναι ένα δύσκολο έργο. Η τήρηση των παραπάνω συμβουλών και συμβουλών κατά νου θα σας βοηθήσει να διασφαλίσετε ότι η εργασία καθαρισμού θα γίνει σωστά.
