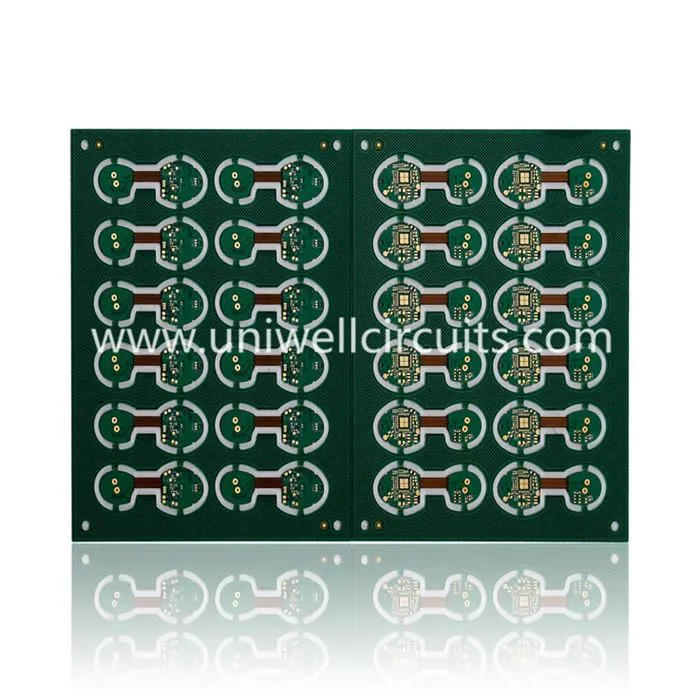

Οθόνη LCD Άκαμπτο εύκαμπτο PCB
1. Περιγράψτε το προϊόν
Προσδιορισμός:
Ευέλικτη σανίδα 4 επιπέδων
Πάχος πίνακα: 0,6 χιλιοστά
Πλάτος / χώρος γραμμής: 6 / 4mil
BGA: 7,8 εκατομμύρια
Γέφυρα συγκόλλησης: 4mil
Σύνδεση ρητίνης
2. Ιστορικό της εταιρείας
Uniwell Circuits Co, Ltd, ιδρύθηκε στο Shenzhen, Κίνα τον Απρίλιο του 2007. Μέσω της ανάπτυξης και της κατασκευής των εγκαταστάσεων η εταιρεία έχει φτάσει στο σημερινό της μέγεθος και τοποθεσίες. Η προσοχή στις ανάγκες των πελατών μας οδηγεί την τεχνολογία μας και συνεχίζει να αυξάνει την κατανάλωση.
3. Οδηγίες σχεδίασης στρώματος κυκλικής διατομής
Υλικό | FR4, CEM-3, μεταλλικό πυρήνα, |
Αλογόνο ελεύθερο, Rogers, PTFE | |
Μέγιστη. Μέγεθος τελειωτικού πίνακα | 1500X610 mm |
Ελάχιστο. Πάχος Διοικητικού Συμβουλίου | 0,20 mm |
Μέγιστη. Πάχος Διοικητικού Συμβουλίου | 8,0 mm |
Θυμωμένος / Blind Via (χωρίς σταυρό) | 0,1 mm |
Ποσοστό διαστάσεων | 16:01 |
Ελάχιστο. Μέγεθος γεωτρήσεων (μηχανικό) | 0,20 mm |
Ανοχή PTH / Εφαρμογή πίεσης / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Μέγιστη. Καταμέτρηση επιπέδων | 40 |
Μέγιστη. χαλκός (εσωτερικό / εξωτερικό) | 6OZ / 10 OZ |
Αντοχή στη διάτρηση | +/- 2mil |
Καταχώριση επιπέδου σε στρώμα | +/- 3ml |
Ελάχιστο. πλάτος / διάστημα γραμμής | 2,5 / 2,5mil |
BGA pitch | 8mil |
Επιφανειακή επεξεργασία | HASL, χωρίς μόλυβδο HASL, |
ENIG, Ασημένιο / Κασσίτερος, OSP |
4.Leadtime για πρωτότυπο και γρήγορη στροφή
Έχουμε την δυνατότητα να προσφέρουμε γρήγορη υπηρεσία στροφής, ενιαία & διπλή στρώση, ταχύτερη στις 3days, διπλό στρώμα flex-rigid, ταχύτερη σε 4days
Στοιχεία | Flex & Άκαμπτος πίνακας | Flexboard | |||
Κανονική δομή | Πολυστρωματική δομή | Ειδική δομή | Δομή HDI | Κανονική δομή | |
Διάρκεια (ημέρες) | 6 | 8 | 10 | 12 | 3-6 |
5.Η αξία μας
Εξερεύνηση & καινοτομία, συνεχής βελτίωση, αφοσίωση στην αριστεία
Για να γίνει μια καλά γνωστή μάρκα τόσο στο εσωτερικό όσο και στο εξωτερικό υψηλό κορυφαίο πεδίο PCB
Είναι πάντα η επιδίωξη μας.
