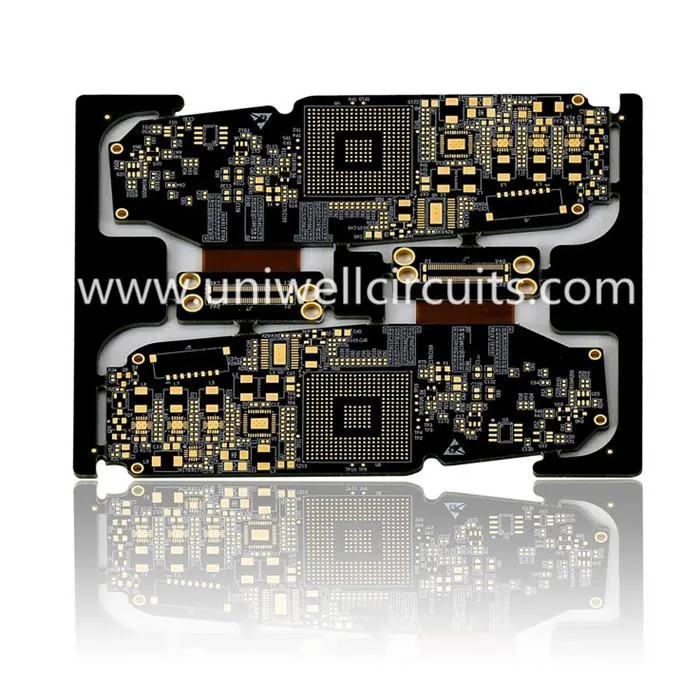

Έξυπνο τηλέφωνο Άκαμπτο εύκαμπτο πλακέτα
1. Περιγράψτε το προϊόν
Παράμετρος:
10 στρώμα άκαμπτης-εύκαμπτης σανίδας
Πάχος πίνακα: 1,5 χιλιοστά
Πλάτος / χώρος γραμμής: 3 / 4mil
Γέφυρα συγκόλλησης: 5mil
Η Uniwell, προσαρμοσμένη κατασκευή, κατασκευάζει κυκλώματα ευκαμψίας σύμφωνα με τις ακριβείς προδιαγραφές σας με προβλέψιμες επιδόσεις και υψηλή αξιοπιστία Τα κυκλώματα Rigid-flex συνδυάζουν ένα εύκαμπτο κύκλωμα με έναν άκαμπτο αγωγό όπως έναν συνδετήρα ή μια πλακέτα κυκλώματος και μπορούν να βρεθούν εφαρμογές που κυμαίνονται από ηλεκτρονικά είδη ευρείας κατανάλωσης έως συστήματα καθοδήγησης αεροσκαφών.
2. Γραμμή παραγωγής
3.Κατάλληλη χωρητικότητα PCB για πρωτότυπα
Υλικό | FR4, CEM-3, μεταλλικό πυρήνα, |
Αλογόνο ελεύθερο, Rogers, PTFE | |
Μέγιστη. Μέγεθος τελειωτικού πίνακα | 1500X610 mm |
Ελάχιστο. Πάχος Διοικητικού Συμβουλίου | 0,20 mm |
Μέγιστη. Πάχος Διοικητικού Συμβουλίου | 8,0 mm |
Θυμωμένος / Blind Via (χωρίς σταυρό) | 0,1 mm |
Ποσοστό διαστάσεων | 16:01 |
Ελάχιστο. Μέγεθος γεωτρήσεων (μηχανικό) | 0,20 mm |
Ανοχή PTH / Εφαρμογή πίεσης / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Μέγιστη. Καταμέτρηση επιπέδων | 40 |
Μέγιστη. χαλκός (εσωτερικό / εξωτερικό) | 6OZ / 10 OZ |
Αντοχή στη διάτρηση | +/- 2mil |
Καταχώριση επιπέδου σε στρώμα | +/- 3ml |
Ελάχιστο. πλάτος / διάστημα γραμμής | 2,5 / 2,5mil |
BGA pitch | 8mil |
Επιφανειακή επεξεργασία | HASL, χωρίς μόλυβδο HASL, |
ENIG, Ασημένιο / Κασσίτερος, OSP |
4.FPC ικανότητα
Επίπεδα: 20 (περιλαμβάνει 12 στρώματα)
Γραμμή wideth / χώρος (mil) στην εσωτερική στρώση: 3/3, 3.5 / 3.5
Αναλογία εικόνας: 20: 1 (ΡΤΗ). 1: 1 (τυφλές βίδες)
Ελάχιστη διάμετρος οπής (mil): 6 (μηχανική). 4 (λέιζερ)
Απόσταση από γεώτρηση σε αγωγό (mil): 6
Ανοχή για έλεγχο αντίστασης (+/-): 10%
5. Οι αιτήσεις εφαρμογής μπορεί να περιλαμβάνουν:
● Στερεά συναρμολογημένα πακέτα όπου απαιτούνται ηλεκτρικές συνδέσεις σε 3 άξονες (στατική εφαρμογή).
● Ηλεκτρικές συνδέσεις όπου απαιτείται η συναρμολόγηση κατά τη χρήση (δυναμική εφαρμογή).
● Ευαίσθητες εφαρμογές όπως συσκευές χειρός, αεροπλάνα ή διαστημικά σκάφη, όπου αντικαθιστούν βαρύτερες και ογκώδεις καλωδιώσεις.
● Σε εφαρμογές περιορισμένου χώρου που απαγορεύουν τη χρήση παχύτερων κυκλωμάτων ή πλεξούδων κυκλωμάτων, έχουν πολλά πλεονεκτήματα.
● Εφαρμογές υψηλής απόδοσης όπου οι απαιτήσεις για θέρμανση ή μόνωση αποκλείουν τα τυπικά μονωτικά υλικά.
Ως κορυφαίος κατασκευαστής Flex Circuits, η Uniwell προμηθεύει και μετατρέπει λεπτά, εύκαμπτα υλικά και ειδικά συνθετικά υλικά μέσω μιας παγκόσμιας αλυσίδας εφοδιασμού. Παρέχουμε εύκαμπτα κυκλώματα μικρού και μεσαίου στρώματος, όπου οι εφαρμογές απαιτούν διασυνδέσεις σε μια συμπαγή συσκευασία. Τα εύκαμπτα κυκλώματα μας είναι μικρότερα και ελαφρύτερα και μπορούν να ενσωματωθούν άψογα σε οποιαδήποτε μορφή χρειάζεστε.
