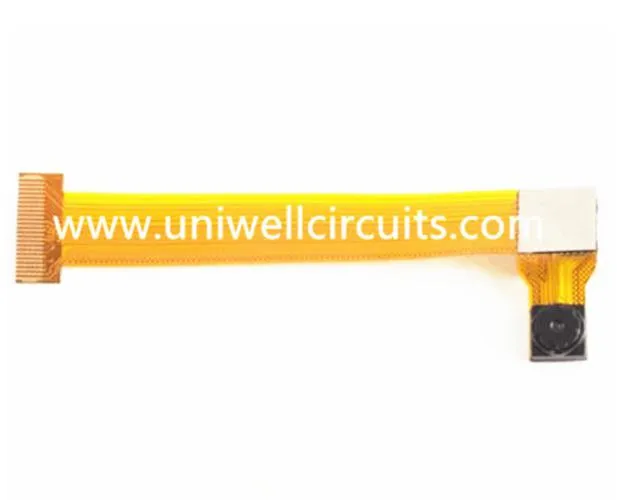

Διπλής όψης εύκαμπτο PCB για φορητό υπολογιστή
1. Περιγράψτε το προϊόν
Προσδιορισμός
Όνομα: Διπλής όψης εύκαμπτο PCB για φορητό υπολογιστή
στρώματα: 2
Πάχος: 0,12 mm
Υλικό: Ηλεκτρολυτικό υλικό χωρίς κόλλα διπλής όψεως.
Πάχος χαλκού: 1/2 OZ
Επεξεργασία επιφανειών: 1 εμβάπτιση μικροϊνών.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 0.15mm / 0.075mm.
FR4 ενισχυτικό πάχος: 0,3 mm.
Εφαρμογή: φορητό υπολογιστή
Τα εύκαμπτα τυπωμένα κυκλώματα προσφέρουν ένα ευρύ φάσμα φυσικών και ηλεκτρικών λύσεων διασύνδεσης που δεν μπορούν να επιτευχθούν με άκαμπτα τυπωμένα κυκλώματα. Με 10 χρόνια εμπειρίας μαζικής παραγωγής, η Uniwell είναι ηγέτης στον τομέα της μετατροπής υλικών, της κατασκευής και της συναρμολόγησης εξαρτημάτων σε εύκαμπτα τυπωμένα κυκλώματα.
2.Οι προμηθευτές μας
Έχουμε μια μακροπρόθεσμη συνεργασία με παγκόσμιους κορυφαίους προμηθευτές.
Αναπτύξτε ισχυρές σχέσεις προμηθευτών επικοινωνώντας σαφώς με τις ανάγκες και τις προσδοκίες μας. Συμμετέχετε τον προμηθευτή στην ποιοτική μας φιλοσοφία και συμμετέχετε από κοινού στην αξιολόγηση νέων προϊόντων και διαδικασιών.
3. Εφαρμογή
Τα πλείστα ευέλικτα κυκλώματα είναι παθητικές κατασκευές καλωδίων που χρησιμοποιούνται για τη διασύνδεση ηλεκτρονικών εξαρτημάτων όπως αντιστάσεις, πυκνωτές, ολοκληρωμένα κυκλώματα και τα παρόμοια, αν και μερικά χρησιμοποιούνται απλώς για τη δημιουργία διασυνδέσεων μεταξύ άλλων ηλεκτρονικών συγκροτημάτων επίσης απευθείας ή μέσω συνδετήρων. Στον τομέα της αυτοκινητοβιομηχανίας χρησιμοποιούνται εύκαμπτα κυκλώματα σε πίνακες συσκευών, χειριστήρια κάτω από το καπό, κυκλώματα που πρέπει να καλύπτονται εντός του επικεφαλής της καμπίνας και σε συστήματα ABS.
4. Χαμηλή γνώση --- Ευέλικτες δομές κυκλώματος
Υπάρχουν μερικές θεμελιώδεις κατασκευές εύκαμπτων κυκλωμάτων, αλλά υπάρχει μια σημαντική διαφορά μεταξύ των διαφόρων τύπων συνθηκών στην παραγωγή τους. Ακολουθεί αξιολόγηση των πιο γενικών τύπων κατασκευών εύκαμπτων κυκλωμάτων.
Εύκαμπτα κυκλώματα μονής όψης
Τα εύκαμπτα κυκλώματα μονής όψης περιέχουν ένα απλό στρώμα αγωγού που είναι κατασκευασμένο είτε από ένα μέταλλο είτε από αγώγιμο πολυμερές σε ένα εύκαμπτο διηλεκτρικό φιλμ. Οι λειτουργίες εκτέλεσης στοιχείων είναι διαθέσιμες μόνο από τη μία πλευρά. Μπορούν να δημιουργηθούν οπές (διάτρητοι ή λέιζερ) στη μεμβράνη βάσης για να επιτρέψουν στους αγωγούς συνιστωσών να περάσουν κατά τη διάρκεια της διασύνδεσης, συνήθως με συγκόλληση. Τα μονόπλευρα εύκαμπτα κυκλώματα μπορούν να κατασκευαστούν με ή χωρίς τέτοιες προστατευτικές επικαλύψεις όπως τα στρώματα κάλυψης ή το κάλυμμα επίστρωσης, ωστόσο η χρήση μιας προστατευτικής επίστρωσης πάνω από τα κυκλώματα είναι η πιο κοινή πρακτική.
Το εργαλείο επιφανειακής τοποθέτησης πάνω σε αγώγιμες μεμβράνες με επιμετάλλωση επέτρεψε την κατασκευή φαινομενικών ταινιών LED, οι οποίες χρησιμοποιούνται στη γυάλινη λυχνία LED αλλά και σε εύκαμπτα σύνθετα φωτισμού αυτοκινήτων.
Εύκαμπτα κυκλώματα διπλής όψης
Οι πλακέτες κυκλωμάτων διπλής όψεως είναι εύκαμπτα κυκλώματα που έχουν δύο στρώματα αγωγού. Τα εύκαμπτα κυκλώματα διατριβής μπορούν να κατασκευαστούν με ή χωρίς επιμεταλλωμένες οπές, παρόλο που η μεταβολή της οπής είναι πολύ γενικότερη. Όταν κατασκευάζονται χωρίς να είναι τοποθετημένα μέσα στις οπές και τα χαρακτηριστικά σύνδεσης είναι απλή πρόσβαση από τη μια πλευρά, το κύκλωμα ορίζεται ως "Τύπος-5" σύμφωνα με τη στρατιωτική κατάσταση.
Δεν είναι μια γενική πρακτική, αλλά είναι μια επιλογή, υπάρχουν τερματικές άκρες για ηλεκτρονικές συσκευές και στις δύο πλευρές του κυκλώματος, επιτρέποντας έτσι την τοποθέτηση της συσκευής σε κάθε πλευρά. Ανάλογα με τις απαιτήσεις σχεδιασμού, τα κυκλώματα ευκαμψίας διπλής όψεως μπορούν να κατασκευαστούν με προστατευτικά στρώματα καλύμματος σε μία, αμφότερες ή σε καμία πλευρά του ολοκληρωμένου κυκλώματος, αλλά κυρίως σχηματίζονται συχνά με το προστατευτικό στρώμα και στις δύο πλευρές. Ένα σημαντικό πλεονέκτημα αυτού του τύπου υποστρώματος είναι ότι επιτρέπει την εύκολη προετοιμασία των συνδέσεων. Πολλά μονοφασικά κυκλώματα είναι χτισμένα σε ένα υπόστρωμα διπλής όψης αμέσως αφού έχουν μία από τις δύο συνδέσεις μεταξύ τους.
Γλυπτά εύκαμπτα κυκλώματα
Τα πλαστικοποιημένα κυκλώματα flex είναι ένας νέος διαχωρισμός των τυπικών δομών εύκαμπτου κυκλώματος. Η εξελιγμένη διαδικασία περιλαμβάνει μια συγκεκριμένη μέθοδο χάραξης πολλαπλών βημάτων με κύκλωμα flex που αποδίδει ένα εύκαμπτο κύκλωμα έχουν τελειωμένους αγωγούς χαλκού όπου το πάχος του αγωγού διαφέρει σε διάφορα σημεία κατά το μήκος τους. (δηλαδή οι αγωγοί είναι λεπτές σε εύκαμπτες περιοχές και παχύ σε σημεία διασύνδεσης).
Πολυστρωματικά εύκαμπτα κυκλώματα
Τα κυκλώματα Flex έχουν τρία ή επιπλέον στρώματα αγωγών που είναι γνωστά ως πολλαπλά στρώματα flex. Κανονικά τα στρώματα αλληλοσυνδέονται μέσω επιμεταλλωμένων οπών, αν και αυτό δεν αποτελεί προϋπόθεση του ορισμού επειδή είναι πιθανό να τροφοδοτούνται ανοίγματα για να έχουν πρόσβαση σε χαρακτηριστικά κατώτερου επιπέδου κυκλώματος. Τα στρώματα του κυκλώματος ευκαμψίας πολλαπλών στρωμάτων μπορούν ή όχι να μην είναι αδιάκοπα πλαστικοποιημένα αμοιβαία σε όλο το κτίριο με την αξιοσημείωτη εξαίρεση των περιοχών που εμπλέκονται με την επένδυση διαμπερών οπών. Η πρακτική της ακανόνιστης πλαστικοποίησης είναι εξοικειωμένη με περιπτώσεις όπου η μέγιστη ευελιξία είναι υποχρεωτική. Αυτό επιτυγχάνεται αφήνοντας απεριόριστες τις περιοχές όπου γίνεται κάμψη ή κάμψη.
Κυκλώματα άκαμπτης-εύκαμπτης
Τα κυκλώματα Rigid-flex είναι ένα υβριδικό κύκλωμα εύκαμπτης κατασκευής που αποτελείται από άκαμπτα και εύκαμπτα υποστρώματα τα οποία πλαστικοποιούνται αμοιβαία σε μια ενιαία δομή. Τα κυκλώματα Rigid-flex δεν πρέπει να συγχέονται με τις άκαμπτες κατασκευές εύκαμπτων είναι απλώς εύκαμπτα κυκλώματα στα οποία προσαρμόζεται ένα ενισχυτικό στοιχείο για να διατηρείται τοπικά το βάρος της ηλεκτρονικής συσκευής. Ένα ενισχυμένο ή ενισχυμένο κύκλωμα εύκαμπτου μπορεί να περιέχει μία ή περισσότερες στρώσεις αγωγού. Έτσι, ενώ οι δύο όροι μπορεί να μοιάζουν συγκρίσιμοι, σημαίνουν προϊόντα που είναι αρκετά διαφορετικά. Τα στρώματα ενός άκαμπτου καμπτήρα είναι επίσης συνήθως ηλεκτρικά διασυνδεδεμένα μέσω επιμεταλλωμένων οπών. Με τα χρόνια, τα άκαμπτα-εύκαμπτα κυκλώματα περιλαμβάνουν υπέροχη δημοτικότητα μεταξύ του στρατιωτικού σχεδιαστή προϊόντων. αν και η τεχνολογία έχει βρει βελτιωμένη χρήση σε εμπορικά προϊόντα.
Παρόλο που ήταν συχνά προσεκτικός προϊόν ειδικού τύπου για εφαρμογές μικρού όγκου και από τις προκλήσεις, μια εξαιρετική προσπάθεια για τη χρήση της τεχνολογίας προετοιμάστηκε από τον υπολογιστή της Compaq για την κατασκευή των πλακετών για φορητό υπολογιστή το 1990. Ενώ το μεγάλο rigid-flex PCBA δεν είναι εύκαμπτους τρόπους χρήσης, οι διαδοχικοί σχεδιασμοί από την Compaq χρησιμοποίησαν κυκλώματα άκαμπτης-εύκαμπτης για το αρθρωτό καλώδιο εκθεμάτων, περνώντας 10s των 1000s κάμψης κατά τη διάρκεια των δοκιμών. Μέχρι το 2013, η χρήση κυκλωμάτων άκαμπτης-flex σε φορητούς υπολογιστές πελατών είναι πλέον εξοικειωμένοι. Οι άκαμπτες πλάκες είναι γενικά πολυστρωματικές δομές. Ωστόσο, μερικές φορές χρησιμοποιούνται δύο μεταλλικές στρώσεις.
