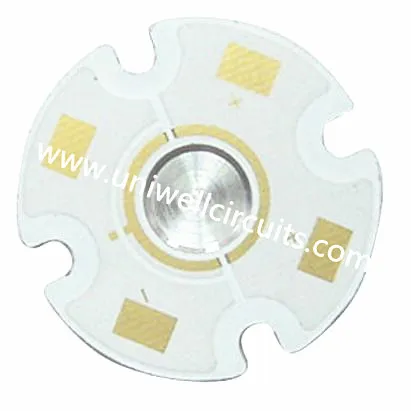

Πολλαπλών στρώσεων PCB βάσης αλουμινίου

Πλακέτα τυπωμένου κυκλώματος αλουμινίου πολλαπλών στρώσεων

1. Περιγράψτε το προϊόν

Επωφεληθείτε από τον πίνακα τυπωμένων κυκλωμάτων αλουμινίου βάσης

● Η διάχυση της θερμότητας είναι εντυπωσιακά ανώτερη από τις τυπικές κατασκευές FR-4.

● Τα διηλεκτρικά που χρησιμοποιούνται είναι τυπικά 5 έως 10 φορές θερμικά αγώγιμα όπως τα συμβατικά εποξειδικά γυαλιά και ένα δέκατο του πάχους

● Η θερμική μεταφορά είναι εκθετικά πιο αποτελεσματική από ένα συμβατικό άκαμπτο PCB.

● Μπορούν να χρησιμοποιηθούν χαμηλότερα βάρη χαλκού από αυτά που προτείνονται από τα διαγράμματα αύξησης θερμότητας IPC

Η Uniwell παράγει αλουμινένια τυπωμένα κυκλώματα (που ονομάζονται επίσης PCBs με βάση το μέταλλο) εδώ και πάνω από μια δεκαετία και όλα αυτά έχουν εγκριθεί από τα ISO9001, ISO14001, TS16949 και UL.

2.Διεθνείς πιστοποιήσεις

η ανώτερη ποιότητα των προϊόντων μας είναι εγγυημένη από διεθνείς πιστοποιήσεις. Έχουμε περάσει πολλές διεθνείς πιστοποιήσεις και μπορείτε να δώσετε μεγάλη εμπιστοσύνη στο προϊόν μας.

3. PCBs αλουμινίου
Κάθε σχεδιασμός άκαμπτου και εύκαμπτου τυπωμένου κυκλώματος (PCB) είναι διαφορετικός, προσαρμοσμένος ώστε να ικανοποιεί το σκοπό του πίνακα. Το ίδιο ισχύει και για το υλικό βάσης PCB - το fiberglass είναι ένα δημοφιλές υλικό βάσης, αλλά τα PCB με βάση το αλουμίνιο είναι επίσης πολύ αποτελεσματικά σε πολλές εφαρμογές. Τα PCB από αλουμίνιο αποτελούνται από μεταλλικό φύλλο με επικάλυψη χαλκού που παράγει υψηλή απόδοση, συμπεριλαμβανομένης της εξαιρετικής θερμικής αγωγιμότητας και της ηλεκτρικής μόνωσης.

Η Millennium Circuits Limited, που βρίσκεται σε Harrisburg, Pennsylvania, είναι ένας κορυφαίος πάροχος μιας ευρείας γκάμας τυπωμένων κυκλωμάτων, συμπεριλαμβανομένων των μεταλλικών βάσεων ή μεταλλικών πυρήνων αλουμινίου PCB για την αυτοκινητοβιομηχανία, την αεροδιαστημική, τα καταναλωτικά προϊόντα και την ιατρική βιομηχανία. Εδώ είναι η λήψη μας σχετικά με τις χρήσεις και τα οφέλη των αλουμινίου PCBs. Αποκτήστε Τιμολόγηση και Χρόνο Προόδου

Ένα PCB αλουμινίου είναι ένα μέταλλο με βάση και η δομή του χωρίζεται σε τρία στρώματα:
Οι πλάκες τυπωμένου κυκλώματος αλουμινίου είναι επίσης γνωστές ως μεταλλικές βάσεις PCB και αποτελούνται από μεταλλικά ελάσματα που καλύπτονται από στρώματα κυκλώματος από χαλκό. Είναι κατασκευασμένα από πλάκες κράματος που είναι συνδυασμός αλουμινίου, μαγνησίου και σιλουμίνης (Al-Mg-Si). Τα PCB από αλουμίνιο παρέχουν εξαιρετική ηλεκτρική μόνωση, καλό θερμικό δυναμικό και υψηλή απόδοση μηχανικής κατεργασίας, και διαφέρουν από τα άλλα PCB σε διάφορους σημαντικούς τρόπους.

Το βασικό στρώμα αποτελείται από ένα υπόστρωμα από κράμα αλουμινίου. Η χρήση αλουμινίου κάνει αυτό το είδος PCB μια εξαιρετική επιλογή για την τεχνολογία διαμπερών οπών, που συζητείται αργότερα σε αυτό το άρθρο.

Το στρώμα θερμικής μόνωσης είναι ένα κρίσιμα σημαντικό συστατικό του PCB. Περιέχει ένα κεραμικό πολυμερές που έχει εξαιρετικές ιξωδοελαστικές ιδιότητες, μεγάλη θερμική αντίσταση και προστατεύει το PCB από θερμικές και μηχανικές καταπονήσεις.

Το στρώμα του κυκλώματος περιέχει το φύλλο χαλκού που αναφέρθηκε προηγουμένως. Γενικά, οι κατασκευαστές PCB χρησιμοποιούν φύλλα χαλκού που κυμαίνονται από 1 έως 10 ουγγιές.

Το διηλεκτρικό στρώμα της μόνωσης απορροφά τη θερμότητα καθώς το ρεύμα ρέει μέσω των κυκλωμάτων. Αυτό μεταφέρεται στο στρώμα αλουμινίου, όπου η θερμότητα είναι διασκορπισμένη.

Η επίτευξη της υψηλότερης απόδοσης φωτός μπορεί να οδηγήσει σε αυξημένη θερμότητα. Τα PCB με βελτιωμένη θερμική αντίσταση παρατείνουν τη διάρκεια ζωής του τελικού προϊόντος. Ένας εξειδικευμένος κατασκευαστής θα σας προσφέρει ανώτερη προστασία, μείωση της θερμοκρασίας και αξιοπιστία μέρους. Στο MCL, διατηρούμε τον εαυτό μας στα εξαιρετικά υψηλά πρότυπα που απαιτούν τα έργα σας.

Μας αρέσει να είναι οι πελάτες μας όσο το δυνατόν πιο ενημερωμένοι σχετικά με τους διαφορετικούς τύπους προϊόντων που προσφέρουμε στην UNIWELLL. Παρόλο που οι μετατροπείς ενέργειας και τα έργα φωτισμού είναι οι μεγαλύτεροι χρήστες μεταλλικών PCB, υπάρχουν πολλές διαφορετικές χρήσεις. Οι κατασκευαστές PCB LED αποτελούν την πλειοψηφία των μεταλλικών πλακετών κυκλωμάτων, μπορεί να επωφεληθούν από τα πλεονεκτήματα του υλικού PCB αλουμινίου-πυρήνα. Κάθε προμηθευτής PCB πυρήνα από αλουμίνιο πρέπει να βοηθήσει τους πελάτες του να εκτιμήσουν τις ανάγκες τους για θερμικό έλεγχο και μόνωση. Τα PCB πυρήνα αλουμινίου χρησιμοποιούνται συνήθως με λευκή ή μαύρη μάσκα συγκόλλησης και η MCL έχει μια συγκεκριμένη λευκή μάσκα για εφαρμογές LED.

Συχνές ερωτήσεις

Ε: Πώς διατηρούμε χαμηλές τις τιμές μας;

Έχουμε σχέσεις με ένα μεγάλο αριθμό κατασκευαστών σανίδων και μπορούμε να βρούμε την καλύτερη πηγή PCBs για να εξοικονομούμε σταθερά το κόστος σας, να καλύπτουμε το αναπτυξιακό σας πρόγραμμα, να εκπληρώνετε τις πρωτότυπες ανάγκες σας ή τις ανάγκες μαζικής παραγωγής.

Ε: Τι είναι το Test NRE;

Το Δοκιμή NRE είναι μία "μη επαναλαμβανόμενη δαπάνη" για ηλεκτρικές δοκιμές. Αυτή η φόρτιση είναι προαιρετική, αλλά όταν πληρωθεί, όλες οι πλακέτες κυκλωμάτων θα δοκιμαστούν κάθε φορά που ο αριθμός του εξαρτήματος και η αναθεώρηση διατίθενται χωρίς επιπλέον χρέωση.

Ερ: Πότε πληρώνετε ένα εργαλείο NRE αμοιβή για το τυπωμένο κύκλωμα του κυκλώματος μου;

Θα πληρώσετε μόνο μια χρέωση Tooling εάν μεταβείτε απευθείας στην Παραγωγή (Custom Spec) χωρίς να έχετε παραγγείλει ένα πρωτόκολλο (Standard Spec) ως ένα πρώτο βήμα. Δεν χρεώνουμε την Εργαλειομηχανή για το Protos (Standard Spec) και ούτε χρεώνουμε την Εργαλειομηχανή αν το πρωτότυπο (Standard Spec) αναδιαταχθεί για παραγωγή (Standard Spec).

Ε: Εάν έχετε μόνο μια μικρή αλλαγή στο σχεδιασμό μου, χρεώνουμε το Tooling NRE;

Όταν κάνετε οποιαδήποτε αλλαγή στην πλακέτα τυπωμένου κυκλώματος, αναθέτουμε στο εντελώς νέο εργαλείο. Αυτό βοηθά στην αποφυγή της χρήσης παλαιού έργου τέχνης ή cnc. Ακόμα και μια μικρή αλλαγή θα απαιτήσει την ίδια διαδικασία με τα νέα αρχεία, επομένως μπορεί να ισχύσει μια δαπάνη εργαλείων. Επικοινωνήστε με τον πωλητή σας για λεπτομέρειες.

Ε: Σε ποια πρότυπα αποδοχής χτίζουμε;

IPC A600 Κλάση 2 έως IPC 6012 Κλάση 3Α
