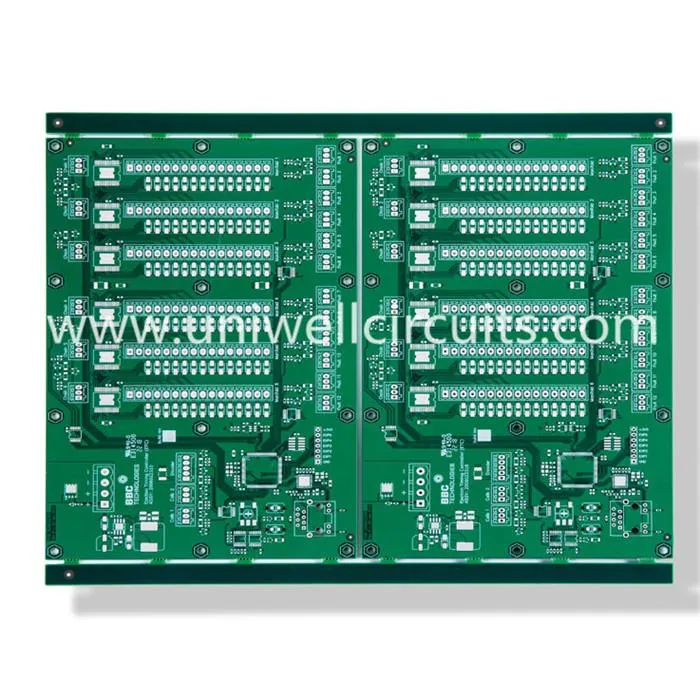

1. Παρουσίαση παραγωγής
Προσδιορισμός:
Στρώμα: 4
Πάχος τοίχου: 1,6 mm
Επιφανειακή επεξεργασία: ασημένια εμβάπτιση.
Υλικό: FR4 TG170.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 8 / 10mil
Βάρος χαλκού: 105μm
Η Uniwell παρέχει μονή πλευρική σανίδα, σανίδα διπλού στρώματος, πολυστρωματικό καλαμπόκι (μέχρι 32 στρώσεις)
Η γρήγορη γρήγορη στροφή του πρωτοτύπου χωρίς να θυσιάζεται η ποιότητα είναι ο μεγαλύτερος χαρακτήρας.
2. Πληροφορίες για την εταιρεία
Με έδρα το Shenzhen, Uniwell κυκλώματα cO., LTD. στο σχεδιασμό, την ανάπτυξη, την κατασκευή και τις πωλήσεις πολυκλωνικών και πολυστρωματικών PCB υψηλής ακρίβειας (τυπωμένο κύκλωμα) με έμφαση στη γρήγορη στροφή, πρωτότυπο, μεσαίο και μεγάλο όγκο, θα μπορούσε επίσης να παρέχει:
- Παραγωγή συμβολαίων PCB
- Υπηρεσίες συναρμολόγησης PCB
- Σχεδιασμός και πώληση PCB
- Προμήθεια εξαρτημάτων και διαχείριση υλικών
- Σχεδιασμός προϊόντος
- Γρήγορο πρωτότυπο PCB & PCBA
- Σύρματα καλωδίων και σύρματα
- Πλαστικά και καλούπια
- AOI, δοκιμές με ακτίνες Χ, άλλες υπηρεσίες δοκιμών λειτουργίας
3.Η σχεδίαση PCB υψηλής ποιότητας πρέπει να φροντίζει την απογραφή.
Η διάταξη των εξαρτημάτων αποτελεί βασική προϋπόθεση για το σχεδιασμό διαγραμμάτων PCB υψηλής ποιότητας. Οι απαιτήσεις για τη διάταξη των εξαρτημάτων περιλαμβάνουν την εγκατάσταση, την πίεση, τη θέρμανση, το σήμα και την αισθητική.
Η διάταξη των εξαρτημάτων αποτελεί βασική προϋπόθεση για το σχεδιασμό διαγραμμάτων PCB υψηλής ποιότητας.
1) Διάταξη εξαρτήματος
Οι απαιτήσεις για τη διάταξη των εξαρτημάτων περιλαμβάνουν την εγκατάσταση, την πίεση, τη θέρμανση, το σήμα και την αισθητική.
1.1.Εγκατάσταση
Αναφέρεται στις συγκεκριμένες καταστάσεις εφαρμογής, προκειμένου να εγκατασταθεί ομαλά η πλακέτα κυκλώματος στο πλαίσιο, το κέλυφος, η σχισμή, η παρεμβολή χώρου, όπως το ατύχημα βραχυκυκλώματος, και να γίνουν οι καθορισμένοι σύνδεσμοι σε μια καθορισμένη θέση στο πλαίσιο ή το περίβλημα και να προωθηθεί σειρά βασικών απαιτήσεων. Δεν θα μπω σε αυτό.
1.2. Το άγχος
Η πλακέτα κυκλώματος θα πρέπει να είναι ικανή να αντέχει κάθε είδους εξωτερικές δυνάμεις και κραδασμούς κατά την εγκατάσταση και τη λειτουργία. Επομένως, η πλακέτα κυκλωμάτων πρέπει να έχει λογική μορφή και η θέση διαφόρων οπών (οπές βιδών και ειδικών οπών) στον πίνακα πρέπει να είναι Η απόσταση μεταξύ της οπής και της πλάκας είναι μεγαλύτερη από τη διάμετρο της οπής. Ταυτόχρονα, θα πρέπει επίσης να σημειωθεί ότι τα ασθενέστερα τμήματα των πλακών που προκαλούνται από τις ειδικές οπές θα πρέπει επίσης να έχουν επαρκή δύναμη κάμψης. Ο σύνδεσμος στην πλάκα απλά "επεκτείνει" το περίβλημα του εξοπλισμού, ειδικά για να εξασφαλίσει την αξιοπιστία της μακροχρόνιας χρήσης.
1.3.Κέρμα
Στην περίπτωση συσκευών υψηλής ισχύος και θέρμανσης, πέραν της εξασφάλισης των συνθηκών διάχυσης θερμότητας, πρέπει να τοποθετηθεί στην κατάλληλη θέση. Ειδικά στο σύστημα προσομοίωσης ακριβείας, είναι απαραίτητο να δοθεί ιδιαίτερη προσοχή στις δυσμενείς επιπτώσεις του πεδίου θερμοκρασίας που παράγονται από αυτές τις συσκευές στο εύθραυστο κύκλωμα προενισχυτή. Γενικά, ένα μεγάλο μέρος της ισχύος πρέπει να χωριστεί σε ένα δομοστοιχείο και πρέπει να ληφθούν κάποια μέτρα θερμικής απομόνωσης με το κύκλωμα επεξεργασίας σήματος.
1.4.Το σήμα
Η παρεμβολή σήματος είναι ο σημαντικότερος παράγοντας που πρέπει να ληφθεί υπόψη στο σχεδιασμό της διάταξης των PCB.Ορισμένες βασικές πτυχές είναι: το αδύναμο κύκλωμα σήματος και ο ισχυρός διαχωρισμός κυκλώματος σήματος ή ακόμη και η απομόνωση Το τμήμα ac χωρίζεται από το τμήμα dc Το τμήμα υψηλής συχνότητας διαχωρίζεται από το Χαμηλή συχνότητα · Παρατηρήστε την κατεύθυνση της γραμμής σήματος · Η διάταξη των γραμμών εδάφους · Κατάλληλη θωράκιση, φιλτράρισμα και άλλα μέτρα. Αυτά είναι πολλά επιχειρήματα που έχουν υπογραμμιστεί ξανά και ξανά, που δεν επαναλαμβάνονται εδώ.
1.5.Beautiful
Όχι μόνο θα πρέπει να εξετάσετε την τακτοποιημένη και τακτική τοποθέτηση των εξαρτημάτων, αλλά επίσης να εξετάσετε τη χαλαρή ροή της γραμμής. Όπως ο γενικός λαός υπογραμμίζει μερικές φορές το πρώτο, είναι απαραίτητο να αξιολογήσει τα πλεονεκτήματα και τα μειονεκτήματα του σχεδιασμού του κυκλώματος. Προκειμένου να απεικονιστεί το προϊόν, πρέπει να δοθεί προτεραιότητα στην πρώτη όταν η απόδοση δεν είναι απαιτητική. Ωστόσο, στην περίπτωση υψηλής απόδοσης, εάν πρέπει να χρησιμοποιήσετε ένα διπλό πάνελ και η πλακέτα κυκλωμάτων είναι κλειστή μέσα σε αυτό, θα πρέπει να δώσετε προτεραιότητα στην ομορφιά της γραμμής πεζοπορίας. Το επόμενο τμήμα θα συζητήσει την "αισθητική" της καλωδίωσης.
2) Αρχή καλωδίωσης
Τα παρακάτω είναι μια λεπτομερής εισαγωγή σε ορισμένα από τα λιγότερο κοινά μέτρα κατά της παρεμβολής στη βιβλιογραφία. Με γνώμονα την πρακτική εφαρμογή, ειδικά στη δοκιμή του προϊόντος, εξακολουθεί να χρησιμοποιείται μεγάλος αριθμός διπλών πάνελ και τα ακόλουθα περιεχόμενα είναι κυρίως για διπλά πλαίσια .
2.1.Σύνδεση "αισθητική"
Αποφύγετε τις ορθές γωνίες όταν γυρίζετε και προσπαθήστε να κάνετε μια μετάβαση με διαγώνιο ή τόξο.
Η γραμμή πρέπει να είναι τακτοποιημένη και τακτοποιημένη και διατεταγμένη σε διαφορετικές κατηγορίες, οι οποίες όχι μόνο αποφεύγουν την αμοιβαία παρεμβολή διαφορετικών σημάτων αλλά και διευκολύνουν την επιθεώρηση και την τροποποίηση.Για ψηφιακό σύστημα, γραμμές σήματος του ίδιου στρατόπεδου (π.χ. γραμμή δεδομένων, διεύθυνση γραμμή) μεταξύ δεν χρειάζεται να ανησυχείτε για το πρόβλημα των παρεμβολών, αλλά ήθελα να διαβάσω, να γράψει, σήμα ελέγχου ρολογιού, θα πρέπει να είναι δροσερό, καλύτερα προστατευμένη χερσαία γραμμή.
Μεγάλο πάτωμα (θα συζητηθεί περαιτέρω παρακάτω), το καλώδιο γείωσης (θα πρέπει να είναι "πρόσωπο") και προσπαθήστε να διατηρήσετε μια λογική ισότιμη απόσταση μεταξύ των γραμμών σήματος, στην προϋπόθεση να αποτρέψετε βραχυκύκλωμα, διαρροή όσο το δυνατόν περισσότερο.
Για συστήματα ασθενούς ρεύματος, οι γραμμές εδάφους και ηλεκτρικής ενέργειας πρέπει να είναι όσο το δυνατόν πιο κοντά.
Χρησιμοποιήστε το σύστημα του στοιχείου του πίνακα, η γραμμή σήματος είναι όσο το δυνατόν πληρέστερη.
2.2.Γενική διάταξη.
Υπάρχει πολλή συζήτηση σχετικά με τη σπουδαιότητα και τη διάταξη της γραμμής εδάφους στη βιβλιογραφία, αλλά εξακολουθεί να υπάρχει έλλειψη λεπτομερούς και ακριβούς εισαγωγής στη διάταξη της γραμμής εδάφους στο πραγματικό PCB. Η εμπειρία μου είναι ότι, προκειμένου να βελτιωθεί την αξιοπιστία του συστήματος (και όχι απλώς την κατασκευή ενός πειραματικού πρωτοτύπου), η γραμμή εδάφους δεν μπορεί να υπερδιπλασιαστεί, ειδικά στην αδύναμη επεξεργασία σήματος. Για το σκοπό αυτό, δεν πρέπει να προσπαθήσουμε να εφαρμόσουμε την αρχή της "μεγάλης έκτασης".
Όταν ανοίγει το έδαφος, πρέπει να είναι σαν το πλέγμα, εκτός και αν είναι κατακερματισμένο από άλλες γραμμές. Η θερμική απόδοση και η αγωγιμότητα υψηλής συχνότητας του δικτύου είναι πολύ καλύτερες από εκείνες του συνόλου του εδάφους. Στις καλωδιώσεις διπλού πλαισίου, μερικές φορές είναι απαραίτητο να διαχωριστεί το καλώδιο γείωσης για να περπατήσει η γραμμή σήματος, η οποία είναι εξαιρετικά δυσμενής για τη διατήρηση της αρκετά χαμηλής αντοχής στο έδαφος.Για αυτό το λόγο, πρέπει να υιοθετηθεί μια σειρά "έξυπνων" μέσων για να εξασφαλιστεί η "ομαλή" περιλαμβάνω:
Ένας μεγάλος αριθμός εξαρτημάτων επιφάνειας στήριξης χρησιμοποιούνται για την εξάλειψη του "πρωτότυπου" χώρου που καταλαμβάνει οι οπές συγκόλλησης.
Αξιοποιήστε πλήρως τον θετικό χώρο: η εκτεταμένη χρήση των εξαρτημάτων επιφανειακής στήριξης των περιστάσεων, να προσπαθήσετε να κάνετε τις γραμμές σήματος να φτάσουν στην κορυφή, στο μέτρο του δυνατού να γείωση στο κάτω μέρος "ανιδιοτελές", περιλαμβάνει επίσης πολυάριθμες άκρες, έχω το βιβλίο μου σε μια από τις δεξιότητες PCB: ανταλλαγή καρφίτσα έχει μια στρατολόγηση, υπάρχουν πολλά παρόμοια ξόρκια, θα συνεχίσει να γράφει.
Λογική ρύθμιση των γραμμών σήματος, θα επιβιβαστεί σε κρίσιμες περιοχές, ειδικά η "καρδιά" (εδώ σχετίζεται με όλη την επικοινωνία έδαφος πλάκα) "στο" στο έδαφος, όσο το προσεκτικό σχεδιασμό, μπορεί να το κάνει ακόμα.
Αρνητική και θετική συνεργασία: Μερικές φορές μια πλευρά στο πιάτο, το έδαφος είναι "απελπισμένο", μπορεί να προσπαθήσει να κάνει τις δύο πλευρές του συντονισμού καλωδίωσης μεταξύ τους αυτή τη στιγμή, "Δεν μπορώ να μείνω εδώ έχει τη δική του θέση για εσάς" , στην αντίθετη θέση που αντιστοιχεί στο άδειο έξω ένα κομμάτι εδάφους χλοοτάπητα που έχει τεθεί αρκετά, και πάλι μέσω του αριθμού, της θέσης, αρκετά λογική μέσω (θεωρώντας τρύπα έχει μεγαλύτερη αντίσταση), μέσα από αυτό? Quot? "Η γέφυρα" θα διαιρείται βίαια από τις γραμμές των γραμμών σήματος που έχουν διασχίσει, αλλά είναι απρόθυμες να συνδεθούν και ελπίζουμε ότι οι ενοποιημένες δύο πλευρές των στενών της Ταϊβάν θα ενσωματωθούν σε επαρκή ηλεκτρική αγωγιμότητα.
Ο αριθμός του τοίχου του σκύλου: είναι πολύ δύσκολο να βγούμε από τη θέση και δεν είναι πρόθυμοι να τερματιστεί η τεράστια γραμμή εδάφους από μία γραμμή σήματος, αφήστε αυτό το σήμα αδικία λίγο, περπατήστε σε όλη την καλωδίωση. Μερικές φορές , Δεν είμαι ικανοποιημένος να τραβήξει μόνο ένα γυμνό σύρμα, το σήμα με ακρίβεια και πρέπει να περάσουν από μια αντίσταση, ή άλλα "μακριά πόδια", μπορώ τελείως δικαιολογείται να επεκτείνει την ακίδα της συσκευής, τη θέση του jumper μερικής απασχόλησης, τόσο μέσω του σήματος, όσο και αποφεύγοντας τον βραχυκύκλωμα αυτό ονομάζει άσχημα: - (στις περισσότερες περιπτώσεις, φυσικά, μπορώ πάντα να κάνω ένα τέτοιο σήμα από το σωστό μέρος για να αποφύγω τη γη από το σταυρό, η μόνη ανάγκη είναι η παρατήρηση και η φαντασία.
Τουλάχιστον, η διαδρομή του ρεύματος γείωσης θα πρέπει να είναι λογική και το μεγάλο ρεύμα και το αδύναμο ρεύμα σήματος δεν πρέπει να προχωρούν δίπλα δίπλα. Μερικές φορές, επιλέγοντας μια λογική διαδρομή, μια σειρά γραμμών εδάφους αξίζει μια αδικαιολόγητα διαμορφωμένη ομάδα.
Τέλος, παρεμπιπτόντως, υπάρχει ένα διάσημο ρητό: «μπορείτε να εμπιστευτείτε τη μητέρα σας, αλλά ποτέ να μην εμπιστεύεστε τη γη σας». Σε μια πολύ αδύναμη περίπτωση επεξεργασίας σήματος (κάτω από το microvolt), ακόμη και με γάντζο ή με απατεώνα, , στα βασικά σημεία της διαφοράς δυναμικού εδάφους εξακολουθεί να θέλει περισσότερο από το πλάτος του επεξεργασμένου σήματος, τουλάχιστον στην ίδια τάξη μεγέθους, ακόμα και αν το δικαίωμα στατικού δυναμικού, η στιγμιαία δυναμική διαφορά μπορεί να είναι πολύ μεγάλη. Για μια τέτοια περίπτωση, είναι να κάνουμε το κύκλωμα να λειτουργεί ανεξάρτητα από το δυναμικό του εδάφους όσο το δυνατόν.
2.3.Διαμόρφωση γραμμής ισχύος και φιλτράρισμα ισχύος.
Δεν συμφωνώ με τη γενική βιβλιογραφία ότι η γραμμή ισχύος θα πρέπει να είναι όσο το δυνατόν πιο παχύ. Μόνο σε υψηλή ισχύ (1 δευτερόλεπτο κατά μέσο όρο το ρεύμα τροφοδοσίας μπορεί να φτάσει 1 α), πρέπει να εξασφαλίσει αρκετό πλάτος καλωδίου ρεύματος ανά 1 ρεύμα που ανταποκρίνεται στις ανάγκες των περισσοτέρων περιπτώσεων). Το πλάτος του καλωδίου τροφοδοσίας δεν είναι το κλειδί μόνο για να αποφευχθεί η παρεμβολή από το σήμα.Ακόμα και μερικές φορές οι λεπτότερες καλωδιώσεις είναι καλύτερες! γενικά δεν είναι στην απόλυτη τιμή του, αλλά στη διακύμανση της παροχής ενέργειας και την παρεμβολή της υπέρθεσης.Το κλειδί για την παρεμβολή εξουσίας είναι η χωρητικότητα φίλτρου! Εάν η εφαρμογή σας έχει αυστηρές απαιτήσεις για την ποιότητα της ηλεκτρικής ενέργειας, μην σκουπίζετε στον πυκνωτή του φίλτρου! χρησιμοποιώντας την χωρητικότητα του φίλτρου, σημειώστε τα εξής:
Όλο το κύκλωμα του άκρου εισόδου ισχύος θα πρέπει να είναι ένα "σύνολο" μέτρα φιλτραρίσματος, και διάφοροι τύποι πυκνωτών πρέπει να ταιριάζουν μεταξύ τους, "το ίδιο δεν μπορεί να είναι λίγο, τουλάχιστον όχι κακό J για το ψηφιακό σύστημα θα πρέπει να έχει τουλάχιστον 100 + 10 uF uF ηλεκτρολυτικό ταντάλιο + uF + 1 nf SMT patch 0.1.High συχνότητα (100kHz) 100uF ηλεκτρόλυση + 10uF τσιμέντο τσιπ + 0.47uF patch + 0.1uf patch.Ac σύστημα προσομοίωσης: για dc και χαμηλής συχνότητας αναλογικά συστήματα: 1000uF | 1000uF ηλεκτρόλυση + 10uF ταντάλιο + 1uF patch + 0,1uF patch.
Θα πρέπει να υπάρχει ένα "σύνολο" πυκνωτών φίλτρου γύρω από κάθε σημαντικό chip.For ψηφιακά συστήματα, ένα pat 0.1 uF είναι αρκετό, γενικά σημαντικό ή τρέχουσα εργασία και μεγαλύτερο τσιπ θα πρέπει επίσης να είναι σε ένα τσιγάρο τσιμέντου 10 uF ή 1 uF patch, το υψηλότερο τσιπ συχνότητας εργασίας (CPU, κρύσταλλα) και 10 nf | 470 pf ή 1 nf. Η χωρητικότητα πρέπει να είναι όσο το δυνατόν πιο κοντά στον ακροδέκτη τροφοδοσίας του τσιπ και όσο πιο άμεση γίνεται, όσο μικρότερη είναι η κοντινότερη.
Για την χωρητικότητα του φίλτρου τσιπ, το εσωτερικό (η χωρητικότητα του φίλτρου στο πόδι του σωλήνα ισχύος του τσιπ) θα πρέπει να είναι όσο το δυνατόν πιο παχύ, κατά προτίμηση με πολλές λεπτές γραμμές. Με τον πυκνωτή του φίλτρου υπάρχει πηγή χαμηλής τάσης (πηγή αντίστασης) έξω από τα πόδια σωλήνα συμπυκνωτή (από την κύρια δύναμη να φιλτράρει χωρητικότητα α) το καλώδιο τροφοδοσίας δεν είναι τόσο σημαντικό, μην είναι πάρα πολύ παχύ πλάτος γραμμής, τουλάχιστον για να καταλάβουν πολλά πλάκα area.In κάποια συστήματα προσομοίωσης, η ισχύς η είσοδος απαιτείται επίσης για να χρησιμοποιηθεί το δίκτυο φίλτρων RC για την περαιτέρω καταστολή της παρεμβολής, ενώ η μικρότερη γραμμή ισχύος συμβαίνει μερικές φορές να έχει την επίδραση της αντίστασης στο φίλτρο RC, πράγμα που είναι επωφελές.
Για ένα σύστημα με ευρύ φάσμα θερμοκρασίας λειτουργίας, είναι σημαντικό να σημειωθεί ότι ο ηλεκτρολυτικός πυκνωτής αλουμινίου μπορεί να μειώσει ή και να χάσει το φαινόμενο φιλτραρίσματος σε χαμηλή θερμοκρασία και πρέπει να χρησιμοποιηθεί ο κατάλληλος πυκνωτής τανταλίου. Για παράδειγμα, χρησιμοποιήστε ταντάλιο 100uF | Αλουμινίου 1000uF αντί αλουμινίου 470uF ή αντικαταστήστε αλουμίνιο 100uF με ταντάλιο τσιπ 22uF.
Σημειώστε ότι οι ηλεκτρολυτικοί πυκνωτές αλουμινίου δεν πρέπει να είναι πολύ κοντά σε συσκευές θέρμανσης υψηλής ισχύος.
4. Οι κύριοι πελάτες μας είναι από μεσαίου μεγέθους κατασκευαστές στη γραμμή των καταναλωτών ηλεκτρονικών ειδών, ψηφιακών προϊόντων, ραδιοτηλεπικοινωνιών, βιομηχανικής διαχείρισης, αυτοματισμού και ιατρικής περίθαλψης κλπ. Η σταθερή πελατειακή μας βάση έδωσε ισχυρή ώθηση στην ανάπτυξη της εταιρείας.
