Πολυστρωματική βάση τυπωμένου κυκλώματος αλουμινίου βάσης

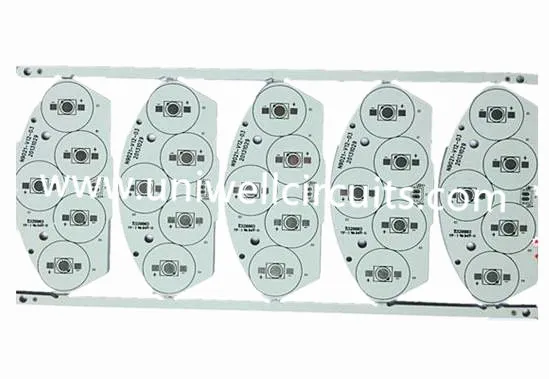

Πλακέτα τυπωμένου κυκλώματος αλουμινίου πολλαπλών στρώσεων

1. Περιγράψτε το προϊόν

Επωφεληθείτε από τον πίνακα τυπωμένων κυκλωμάτων αλουμινίου βάσης

● Η διάχυση της θερμότητας είναι εντυπωσιακά ανώτερη από τις τυπικές κατασκευές FR-4.

● Τα διηλεκτρικά που χρησιμοποιούνται είναι τυπικά 5 έως 10 φορές θερμικά αγώγιμα όπως τα συμβατικά εποξειδικά γυαλιά και ένα δέκατο του πάχους

● Η θερμική μεταφορά είναι εκθετικά πιο αποτελεσματική από ένα συμβατικό άκαμπτο PCB.

● Μπορούν να χρησιμοποιηθούν χαμηλότερα βάρη χαλκού από αυτά που προτείνονται από τα διαγράμματα αύξησης θερμότητας IPC

Η Uniwell παράγει αλουμινένια τυπωμένα κυκλώματα (που ονομάζονται επίσης PCBs με βάση το μέταλλο) εδώ και πάνω από μια δεκαετία και όλα αυτά έχουν εγκριθεί από τα ISO9001, ISO14001, TS16949 και UL.

2. Λεπτομέρεια προϊόντος

3.Εφαρμογές των PCB αλουμινίου

Παρόλο που οι Μετατροπείς Ισχύος και τα LED είναι οι μεγαλύτεροι χρήστες αυτών των προϊόντων, οι εταιρείες αυτοκινητοβιομηχανίας και RF επιδιώκουν επίσης να επωφεληθούν από τα πλεονεκτήματα αυτών των κατασκευών. Ενώ η κατασκευή απλού στρώματος είναι η απλούστερη, υπάρχουν και άλλες επιλογές διαμόρφωσης στο Amitron, όπως:

Ευέλικτα PCB αλουμινίου

Μία από τις νεότερες εξελίξεις στα υλικά IMS είναι τα εύκαμπτα διηλεκτρικά. Αυτά τα υλικά διαθέτουν σύστημα ρητίνης πολυϊμιδίου με κεραμικά πληρωτικά υλικά που παρέχει εξαιρετική ηλεκτρική μόνωση, ευκαμψία και φυσικά θερμική αγωγιμότητα. Όταν εφαρμόζεται σε ένα εύκαμπτο υλικό αλουμινίου όπως 5754 ή παρόμοιο, το προϊόν μπορεί να διαμορφωθεί για να επιτύχει μια ποικιλία σχημάτων και γωνιών που μπορούν να εξαλείψουν τα δαπανηρά εξαρτήματα, τα καλώδια και τους συνδετήρες. Αν και αυτά τα υλικά είναι εύκαμπτα, προορίζονται να κάμπτονται στη θέση τους και να παραμένουν στη θέση τους. Δεν είναι κατάλληλα για εφαρμογές που προορίζονται να συσπειρονται τακτικά.

Υβριδικά PCB αλουμινίου

Σε μια κατασκευή «υβριδικού» IMS, ένα "υποσύνολο" ενός μη θερμικού υλικού επεξεργάζεται ανεξάρτητα και στη συνέχεια συνδέεται στη βάση αλουμινίου με θερμικά υλικά. Η συνηθέστερη κατασκευή είναι ένα υποσύνολο 2 ή 4 επιπέδων κατασκευασμένο από συμβατικό FR-4. Η σύνδεση αυτού του στρώματος σε μια βάση αλουμινίου με θερμικά διηλεκτρικά μπορεί να βοηθήσει στη διάχυση της θερμότητας, στη βελτίωση της ακαμψίας και στην ασπίδα. Άλλες παροχές περιλαμβάνουν:

● Λιγότερο δαπανηρή από την κατασκευή όλων των θερμικά αγώγιμων υλικών

● Παρέχει ανώτερη θερμική απόδοση σε ένα τυπικό προϊόν FR-4

● Μπορεί να εξαλείψει τους δαπανηρούς ψύκτες θερμότητας και τα συναφή βήματα συναρμολόγησης

● Μπορεί να χρησιμοποιηθεί σε εφαρμογές RF όπου ένα επιφανειακό στρώμα PTFE είναι επιθυμητό για τα «χαρακτηριστικά απώλειας».

● Χρήση παράθυρων εξαρτημάτων στο αλουμίνιο για την προσαρμογή των εξαρτημάτων μέσω οπών. Αυτό επιτρέπει στους συνδέσμους και τα καλώδια να περάσουν συνδέσεις μέσω του υποστρώματος ενώ το φιλέτο συγκόλλησης δημιουργεί μια στεγάνωση χωρίς την ανάγκη ειδικών παρεμβυσμάτων ή άλλων δαπανηρών προσαρμογέων.

Πολυστρωματικά PCB αλουμινίου

Κοινή στην αγορά παροχής υψηλής απόδοσης, τα πολυστρωματικά IMS PCBs κατασκευάζονται από πολλαπλά στρώματα θερμικά αγώγιμων διηλεκτρικών. Αυτές οι κατασκευές έχουν ένα ή περισσότερα στρώματα κυκλωμάτων τα οποία είναι θαμμένα στο διηλεκτρικό με τυφλές βίδες που δρουν είτε ως θερμικές βίδες είτε ως σήματα vias. Ενώ είναι πιο ακριβό και λιγότερο αποδοτικό στη μεταφορά θερμότητας ως ένα μονό στρώμα, παρέχουν μια απλή και αποτελεσματική λύση για τη διάχυση της θερμότητας σε πιο περίπλοκα σχέδια.

Διαμπερές PCB αλουμινίου

Στις πιο σύνθετες κατασκευές ένα στρώμα από αλουμίνιο μπορεί να σχηματίσει έναν πυρήνα μιας πολυστρωματικής θερμικής κατασκευής. Το αλουμίνιο προ-τρυπιέται και γεμίζεται με διηλεκτρικό πριν από την ελασματοποίηση. Τα θερμικά υλικά ή οι υποσυγκροτήματα μπορούν να πλαστικοποιούνται και στις δύο πλευρές του αλουμινίου χρησιμοποιώντας υλικά θερμικής συγκόλλησης. Μόλις τοποθετηθεί σε ελασματοποίηση, το ολοκληρωμένο συγκρότημα διατρυπάται παρόμοια με συμβατικό πολυστρωματικό PCB. Οι επιμεταλλωμένες οπές περνούν μέσα από τις εγκοπές στο αλουμίνιο για να διατηρούν την ηλεκτρική μόνωση. Εναλλακτικά, ένας πυρήνας χαλκού μπορεί να επιτρέψει τόσο άμεσες ηλεκτρικές συνδέσεις, όσο και με μονωμένες διαμπερείς οπές.
