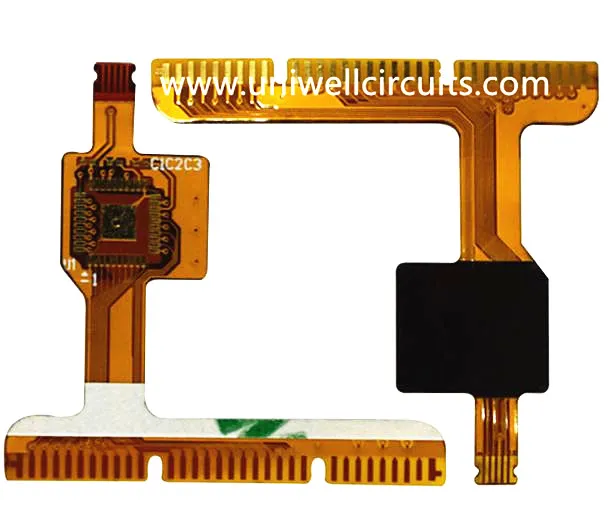

Πλαίσιο ευέλικτων κυκλωμάτων στρώματος ελέγχου αισθητήρα1
1. Περιγράψτε το προϊόν
Προσδιορισμός
Όνομα: Πλαίσιο ευέλικτων κυκλωμάτων στρώματος ελέγχου αισθητήρα1
στρώματα: 1
Πάχος: 0,12 mm
Υλικό: Ηλεκτρολυτικό υλικό χωρίς κόλλα διπλής όψεως.
Πάχος χαλκού: 1/2 OZ
Επεξεργασία επιφανειών: 1 εμβάπτιση μικροϊνών.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 0.15mm / 0.075mm.
FR4 ενισχυτικό πάχος: 0,3 mm.
Εφαρμογή: Έλεγχος αισθητήρα
Λόγω ενός ισχυρού δικτύου με τους καλύτερους κατασκευαστές πλαστικών φωτοβολταϊκών, τα κυκλώματα Uniwell μπορούν να προσφέρουν στους πελάτες μας εύκαμπτα τυπωμένα κυκλώματα με μεγάλη ποικιλία τεχνολογιών, από απλές μονόπλευρες φλάντζες μέχρι σύνθετες πολυστρωματικές λύσεις, από εμπορικές εφαρμογές μέχρι στρατιωτικές PCB υψηλής αξιοπιστίας . Μπορούμε να μετατρέψουμε τα εύκαμπτα PCB σας τόσο γρήγορα όσο σε 24 ώρες, ανάλογα με τις τεχνολογίες. Αν ψάχνετε για ποσότητες παραγωγής flex ή prototype flex pcb, οι εμπειρογνώμονες της Uniwell είναι εκεί για να βοηθήσουν με κάθε βήμα της διαδικασίας στην καλύτερη τιμή.
2.Με εφαρμογή FFCB
Τα FPCBs χρησιμοποιούνται ευρέως σε ευρέως εφαρμοσμένα συστήματα επικοινωνίας, δικτύου, ψηφιακών προϊόντων, βιομηχανικού ελέγχου, ιατρικής περίθαλψης, αεροναυπηγικής και αστροναυτικής, αμυντικών και στρατιωτικών πεδίων κλπ.
3.Our δυνατότητες
Μπορούμε να μετατρέψουμε την ευέλικτη σειρά παραγωγής PCB σας σε 24 ώρες.
Επίπεδα: 20 (περιλαμβάνει 12 στρώματα)
Γραμμή wideth / χώρος (mil) στην εσωτερική στρώση: 3/3, 3.5 / 3.5
Αναλογία εικόνας: 20: 1 (ΡΤΗ). 1: 1 (τυφλές βίδες)
Ελάχιστο. Διάμετρος οπής διάτρησης (mil): 6 (μηχανική). 4 (λέιζερ)
Απόσταση από γεώτρηση σε αγωγό (mil): 6
Ανοχή για έλεγχο αντίστασης (+/-): 10%
4.Little γνώση --- μερικά οφέλη από τα εύκαμπτα PCBs
Μερικά οφέλη από τα ευέλικτα PCB
Τα κύρια πλεονεκτήματα των εύκαμπτων κυκλωμάτων σε σύγκριση με την παραδοσιακή καλωδίωση και τις άκαμπτες σανίδες περιλαμβάνουν τα παρακάτω οφέλη που αναφέρονται παρακάτω. Διαβάστε την πλήρη λίστα με τα πλεονεκτήματα των Flex PCBs.
Τα πλεονεκτήματα του Flex Board περιλαμβάνουν:
● Μειωμένα σφάλματα καλωδίωσης
● Απομάκρυνση των μηχανικών συνδέσμων
● Ιδανική ευελιξία σχεδιασμού
● Υψηλότερη πυκνότητα κυκλώματος
● Πιο εύρωστο εύρος θερμοκρασιών λειτουργίας
● Ισχυρότερη ποιότητα σήματος
● Βελτιωμένος έλεγχος αξιοπιστίας και σύνθετης αντίστασης
● Μείωση μεγέθους και βάρους
Υπάρχουν επίσης μειονεκτήματα στα πλαστικά PCB:
● Υψηλότερο κόστος υλικού από ό, τι τα άκαμπτα ή άκαμπτα flex PCB
● Χαμηλή θερμοκρασία σε κυκλώματα flex
● Πιο δύσκολη και σύνθετη συναρμολόγηση
● Εύκολα κατεστραμμένο λόγω ακατάλληλου χειρισμού (εύκολο να λυγίσει και να λυγίσει)
● Ευαίσθητο στο ξύσιμο
● Δύσκολο ή αδύνατο να επισκευαστεί μόλις καταστραφεί
● Απαιτεί κατάλληλες συνθήκες αποθήκευσης (πλαστικό χωρίς θείο)
Για να εξασφαλίσετε την υψηλότερη ποιότητα του εύκαμπτου κυκλώματος σας, προσφέρουμε επίσης δοκιμές θερμικού κύκλου και κρούσης για να εξασφαλίσετε την ορθή χρήση στο επιθυμητό περιβάλλον. Το PCB burn in testing είναι διαθέσιμο για όλες τις πλακέτες που παρέχονται από την Uniwell. Μπορούμε επίσης να παρέχουμε συναρμολόγηση PCB για όλους τους τύπους κυκλωμάτων.
