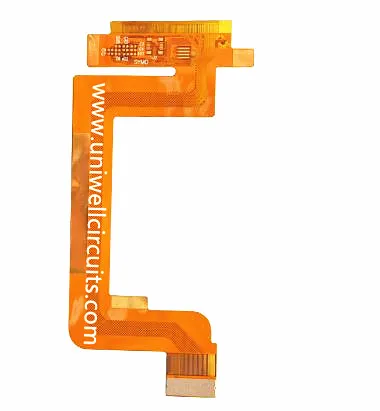

Ευέλικτη πλακέτα για οθόνη αφής
1. Περιγράψτε το προϊόν
Προσδιορισμός:
Βασικές παράμετροι: δομή υλικού: κόλλα διπλής όψεως + μεμβράνη χαμηλής απώλειας κίτρινο κάλυμμα + (χαλκός γραμμής + κόλλα + υλικό βάσης πολυαιθυλενίου υψηλής συχνότητας + κόλλα + χαλκός γραμμής) + κίτρινο κάλυμμα χαμηλής απώλειας.
Αντοχή: ελεύθερη να λυγίσει και να στρίψει.
Αρσενικό: +/- 0,03 mm
Πάχος: 0,15 mm
Ενίσχυση: θετική και αρνητική ενίσχυση χάλυβα 0,15mm.
Διαδικασία κατασκευής: επίστρωση συγκόλλησης, επίστρωση, στρώμα επικάλυψης, με επίστρωση με φιλμ, αντίσταση - συγκόλληση τύπου θωράκισης.
Επεξεργασία επιφανειών: χρυσός (χρυσός) 1 ~ 2 microinch.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 0,06mm / 0,09mm.
Εφαρμογή: οθόνη αφής
Uniwell κυκλώματα FPC επικεντρωθεί σε πρωτότυπα, μικρού όγκου και μέσου όγκου παραγγελίες, flex και άκαμπτη επιχείρηση αναπτύσσονται γρήγορα από τότε που καθιερώθηκε. Εξυπηρετούμε τον πελάτη μας με ισχυρή τεχνική ικανότητα Ε & Α, διάφορους τύπους προϊόντων, σταθερή και γρήγορη δυνατότητα παράδοσης. Το Uniwell Circuits είναι μία από τις πιο ανταγωνιστικές εταιρίες στην εγχώρια αγορά υψηλού επιπέδου flex & άκαμπτων πεδίων
2. Ιστορικό ανάπτυξης
3. Εφαρμογή
Τα FPCs μας μπορούν να βρεθούν παγκοσμίως στον ιατρικό τομέα, στις αεροδιαστημικές εφαρμογές και στα απαιτητικά βιομηχανικά προϊόντα χάρη στην άριστη ποιότητα και την υψηλή αξιοπιστία.
4.Reliability
Για πολλά από τα προϊόντα μας - ειδικά εμφυτεύσιμες συσκευές - η βλάβη κατά τη λειτουργία δεν είναι επιλογή. Επιπλέον, τα PCB με κρυμμένα ελαττώματα θα προκαλέσουν υψηλό κόστος στην επόμενη αλυσίδα επεξεργασίας. Η Uniwell αποδίδει μεγάλη σημασία στην QA για να διασφαλίσει ότι παρέχονται μόνο τα PCB που πληρούν τις απαιτήσεις ποιότητας. Τα PCB θα επιθεωρούνται σύμφωνα με την IPC 600 κλάση 2 ή σύμφωνα με τις προδιαγραφές του πελάτη. Το σύστημα διαχείρισης ποιότητας πιστοποιείται σύμφωνα με το πρότυπο ISO 9001 και είναι πλήρως ενσωματωμένο στο σύστημα ERP.
Παραγωγή και προδιαγραφές προϊόντων
Ο έλεγχος αλλαγής πραγματοποιείται με την έκδοση ενός μοναδικού αναγνωριστικού αριθμού για κάθε αναθεώρηση ενός δεδομένου PCB και όλες οι προδιαγραφές προϊόντων, τα σχέδια και τα έγγραφα κατασκευής αναφέρονται σε αυτόν τον αριθμό.
Επιπλέον, τα PCB με δύσκολες απαιτήσεις φέρουν την ετικέτα "Golden Board" και κατά την παραγωγή του πρωτοτύπου καταγράφονται σχολαστικά όλες οι παραμέτρους παραγωγής κάθε κατασκευαστικού βήματος. Αυτό εξασφαλίζει ότι οι επόμενες παρτίδες παραγωγής θα κατασκευαστούν με τον ίδιο ακριβώς τρόπο (Golden Board). Οι αλλαγές υλοποιούνται μόνο σε συνεργασία με τον πελάτη.
Αυτόματη οπτική επιθεώρηση (AOI)
Όλα τα στρώματα υπόκεινται σε 100% αυτόματη οπτική επιθεώρηση. Αυτή η δοκιμή εξασφαλίζει ότι τα κομμάτια θα έχουν τις απαιτούμενες διαστάσεις (π.χ. τοπικά διαστήματα των κομματιών) και θα ταιριάζουν με το απαιτούμενο σχέδιο. Το μεταλλικό πρότυπο συγκρίνεται με τα αρχικά δεδομένα του Gerber και το πρότυπο δεν αποκτάται από μια αρχική σανίδα.
Ηλεκτρονικός έλεγχος
Όλα τα PCB υποβάλλονται σε ηλεκτρική δοκιμή στο τέλος της παραγωγικής διαδικασίας. Εκτός από τις συνήθεις ανοιχτές και σύντομες δοκιμές, μπορεί να προσφέρεται υψηλή αντίσταση, ρεύμα διαρροής, χωρητικό φορτίο και επαγωγικό φορτίο καθώς και δοκιμές υψηλής τάσης.
Χρησιμοποιούνται συνήθως δοκιμαστές ανιχνευτών ανιχνευτών. Ο εξοπλισμός μας e-test διαθέτει αυτόματη οπτική εγγραφή και βελόνες soft touch που δεν αφήνουν σημάδια στα μαξιλάρια επαφής τα οποία είναι ιδιαίτερα σημαντικά για τα μαξιλάρια των δεσμών.
Καλώς ήρθατε στην Uniwell! Ανυπομονούμε να έρθετε!
