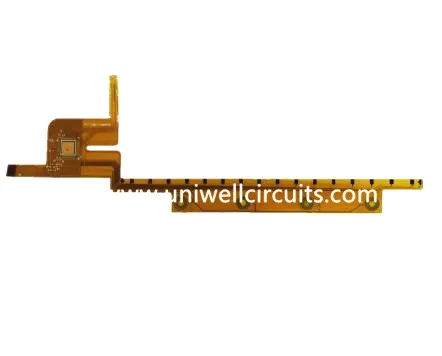

2 στρώματα εύκαμπτο κύκλωμα για φορητό υπολογιστή
1. Περιγράψτε το προϊόν
Προσδιορισμός
στρώματα: 2
Πάχος: 0,12 mm
Υλικό: Ηλεκτρολυτικό υλικό χωρίς κόλλα διπλής όψεως.
Πάχος χαλκού: 1/2 OZ
Επεξεργασία επιφανειών: 1 εμβάπτιση μικροϊνών.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 0.15mm / 0.075mm.
FR4 ενισχυτικό πάχος: 0,3 mm.
Εφαρμογή: φορητό υπολογιστή
Εάν το σχέδιό σας έχει σκεφτεί flex κυκλώματα τότε Uniwell είναι το σωστό μέρος για σας.
Είτε η ανάγκη σας είναι ένα βασικό μονόπλευρο εύκαμπτο κύκλωμα είτε μια πολύπλοκη πολυεπίπεδη άκαμπτη λύση λύσης, η Uniwell μπορεί να σας παράσχει τη βοήθεια που χρειάζεστε για να αποκτήσετε την ιδέα σας στην αγορά. Από τη σχεδίαση κυκλώματος εύκαμπτου και άκαμπτου σχεδιασμού κυκλωμάτων, κατασκευής πλακών ή πλήρως συναρμολογημένης λύσης κυκλώματος ή άκαμπτης-εύκαμπτης λύσης, η εμπειρία της Uniwell για 10+ χρόνια εμπειρίας θα είναι μαζί σας κάθε βήμα.
2. Συμμόρφωση και πιστοποιήσεις
● Πιστοποίηση ISO 9001: 2008
● Διατάξεις που είναι συμβατές με RoHS
● Ικανοποιημένη κατηγορία IPC-6013
● Πιστοποίηση UL: Πολυστρωματικό / Άκαμπτο-Flex
3. Τα πλεονεκτήματά μας:
1) Με 10 + χρόνια εμπειρίας στον πίνακα κυκλωμάτων, τυπωμένου κυκλώματος τομέα για να εξυπηρετήσει τις ανάγκες σας
2) Ανταγωνιστική πλακέτα κυκλωμάτων, τυπωμένα κυκλώματα τιμή με υψηλή ποιότητα
3) Εξαιρετική εξυπηρέτηση και άμεση παράδοση
4) Ο πίνακας κυκλωμάτων μας, το Συμβούλιο τυπωμένων κυκλωμάτων λαμβάνουν τα πιστοποιητικά ISO και UL και πληρούν τα πρότυπα ROHS
Η Uniwell θα είναι η σωστή επιλογή σας.
4.Little γνώση --- Οφέλη της τεχνολογίας κυκλώματος flex
Τα εύκαμπτα κυκλώματα παρέχουν τέσσερα σημαντικά πλεονεκτήματα έναντι των άκαμπτων πλακέτων PC.
Ελευθερία σχεδιασμού - Τα εύκαμπτα κυκλώματα επιτρέπουν έναν σχεδόν απεριόριστο βαθμό σχεδιαστικής ελευθερίας.
Τα κυκλώματα Flex μπορούν να χωρέσουν σε στενούς χώρους. Μπορούν να κάμψουν, να διπλώσουν, να στρίψουν, να αλλάξουν σε πλάτος πολλές φορές και ακόμη και να κάμπτονται από μια τυλιγμένη διαμόρφωση. Αυτό δίνει στον σχεδιαστή συσκευασίας την ελευθερία να μεταφέρει άλλα μέρη και υποσυγκροτήματα όπου θα βελτιστοποιήσει τη λειτουργία του κυκλώματος και του εξοπλισμού. Ο σχεδιαστής δεν περιορίζεται πλέον από τις απαιτήσεις χώρου των ογκωδών, άκαμπτων PCB.
Εξοικονόμηση χώρου και βάρους - Επειδή τα εύκαμπτα κυκλώματα μπορούν να κάμπτονται, να περιστρέφονται και να τυλίγονται για να ταιριάζουν στο περίγραμμα του εξοπλισμού, οι σχεδιαστές μπορούν να απολαύσουν εξοικονόμηση χώρου μέχρι και 75%.
Ο μεγαλύτερος λόγος επιφάνειας προς όγκο των εύκαμπτων κυκλωμάτων επιτρέπει την αυξημένη απόσβεση της θερμότητας και την ελαφρύτερη ισχύ του ρεύματος. Οι πληθυσμοί συσκευών Denser και οι ελαφρύτεροι αγωγοί μπορούν να σχεδιαστούν σε ένα προϊόν, ελευθερώνοντας χώρο για πρόσθετα χαρακτηριστικά του προϊόντος.
Αξιοπιστία και ανθεκτικότητα - Τα κυκλώματα Flex κατασκευάζονται από ακριβή αντίγραφα έργων τέχνης για ανώτερη επαναληψιμότητα στην κατασκευή. Τα χαραγμένα κυκλώματα αντικαθιστούν τις συνδέσεις συγκόλλησης και καλωδίωσης της άκαμπτης πλακέτας, εξαλείφοντας πλήρως τα σφάλματα καλωδίωσης.
Εξοικονόμηση κόστους παραγωγής - Η παραγωγή σχεδίων που χρησιμοποιούν εύκαμπτα κυκλώματα απαιτεί λιγότερη χειρωνακτική εργασία και μειώνει την πιθανότητα σφαλμάτων στην παραγωγή. Η χρήση των κυκλωμάτων flex εξαλείφει το υψηλό κόστος δρομολόγησης, περιτύλιξης και σύρματος συγκόλλησης.
Τα πλήρη συστήματα διασύνδεσης εγκαθίστανται ή αντικαθίστανται, αντί με μεμονωμένες άκαμπτες πλακέτες τυπωμένων κυκλωμάτων. Αυτό εξαλείφει σημαντικά τα σφάλματα καλωδίωσης και μειώνει το κόστος κατασκευής. Αυτός ο αυτοματισμός μειώνει επίσης την πιθανότητα ανθρώπινου σφάλματος και αυξάνει την αξιοπιστία του σχεδιασμού.
Οι εφαρμογές μικρού όγκου επωφελούνται περισσότερο όταν τα σχέδια των κυκλωμάτων είναι πολύ περίπλοκα. Οι περισσότερες εφαρμογές μεγάλου όγκου έχουν χαμηλότερο κόστος παραγωγής ανεξάρτητα από την πολυπλοκότητα του κυκλώματος. Όσο πιο απλές, ανακαλύπτονται πιο άμεσες μέθοδοι ενσωμάτωσης κυκλωμάτων, η εξοικονόμηση κόστους που επιτυγχάνεται από το flex αυξάνεται. Η χρήση αγώγιμου μελανιού, ανισοτροπικών συγκολλητικών ουσιών και κυκλωμάτων προσθετικών είναι ιδανική για σχέδια που χρησιμοποιούν flex.
Αν θέλετε να μάθετε περισσότερα σχετικά με τα εύκαμπτα ή άκαμπτα κυκλώματα flex και τι μπορούν να κάνουν για τα προϊόντα σας, καλέστε το Uniwell σήμερα.
