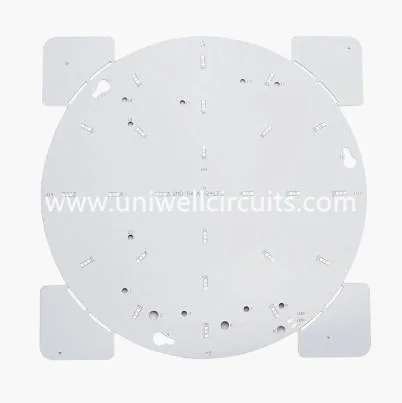

Αλουμίνιο χρυσό PCB εμβάπτισης
1. Περιγράψτε την παραγωγή
Αλουμινίου χυτοσίδηρο πλακέτα κυκλώματος
Γενικές προδιαγραφές για PCB αλουμινίου
Αριθμός επιπέδων: 1-2 επίπεδα
Πάχος πίνακα: 0,5-3,0 mm
Πάχος χαλκού: 1-3oz
Θερμοαγωγιμότητα: 1,0-4,0 W / mK
Επεξεργασία επιφανειών: HAL (Χωρίς μόλυβδο), χρυσαφί / Κασσίτερος, OSP, Χρυσή επίστρωση
Εφαρμογή: Όλα τα είδη LED φως
Προμήθεια σε ΗΠΑ, Ευρώπη και Αυστραλία
Λειτουργική θεωρία:
Η τοποθέτηση της επιφάνειας της διάταξης ισχύος σε στρώμα κυκλώματος, είναι ιδανική για την τοποθέτηση διόδων εκπομπής φωτός υψηλής ισχύος (LED), οι οποίες διαχέουν εύκολα τη θερμότητα που παράγεται από τις συσκευές ισχύος.
2. Λεπτομερής προδιαγραφή κατασκευής PCB
Υλικό | FR4, CEM-3, μεταλλικό πυρήνα, |
Αλογόνο ελεύθερο, Rogers, PTFE | |
Μέγιστη. Μέγεθος τελειωτικού πίνακα | 1500X610 mm |
Ελάχιστο. Πάχος Διοικητικού Συμβουλίου | 0,20 mm |
Μέγιστη. Πάχος Διοικητικού Συμβουλίου | 8,0 mm |
Θυμωμένος / Blind Via (χωρίς σταυρό) | 0,1 mm |
Ποσοστό διαστάσεων | 16:01 |
Ελάχιστο. Μέγεθος γεωτρήσεων (μηχανικό) | 0,20 mm |
Ανοχή PTH / Εφαρμογή πίεσης / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Μέγιστη. Καταμέτρηση επιπέδων | 40 |
Μέγιστη. χαλκός (εσωτερικό / εξωτερικό) | 6OZ / 10 OZ |
Αντοχή στη διάτρηση | +/- 2mil |
Καταχώριση επιπέδου σε στρώμα | +/- 3ml |
Ελάχιστο. πλάτος / διάστημα γραμμής | 2,5 / 2,5mil |
BGA pitch | 8mil |
Επιφανειακή επεξεργασία | HASL, χωρίς μόλυβδο HASL, |
ENIG, Ασημένιο / Κασσίτερος, OSP |
3. Πληροφορίες για την εταιρεία
Uniwell κυκλώματα co., Ltd., Που βρέθηκαν το 2007 στο Shenzhen, Κίνα, η οποία ειδικεύεται στην παραγωγή οδηγημένου πλαστικού αλουμινίου, MCPCB, FPC εύκαμπτες πλακέτες κυκλώματος, υψηλής ισχύος οδήγησε φώτα στάδιο, φώτα αυτοκινήτων, λάμπα ανθρακωρύχος, και ούτω καθε κάθε είδος προδιαγραφών πλακέτα PCB αλουμινίου.
4.Η υπηρεσία μας
1) Το προϊόν και η συσκευασία μπορούν να προσαρμοστούν.
2) Η παραγγελία δείγματος είναι αποδεκτή.
3) Θα απαντήσει σε 24 ώρες.
4) Παρακολουθήστε την παραγωγή παραγγελιών και διατηρήστε επαφή μαζί σας.
5) Αν έχετε ερωτήσεις σχετικά με το προϊόν, παρακαλούμε επικοινωνήστε μαζί μας, θα λύσουμε τα προβλήματα μαζί ASAP.
5.Περιγραφή και παράδοση
Συσκευασία: Γενικά συσκευάζουμε τα προϊόντα μας σε ουδέτερα λευκά κιβώτια και καφέ κουτιά. Εάν έχετε νόμιμα κατοχυρωμένο δίπλωμα ευρεσιτεχνίας, μπορούμε να συσκευάσουμε τα εμπορεύματα στα κουτιά με επώνυμα προϊόντα αφού λάβουμε τις επιστολές εξουσιοδότησης.
D elivery
Συνήθως αποστέλλουμε με DHL, UPS, FedEx ή TNT. Χρειάζεται συνήθως 4-6 ημέρες για να φτάσει.
Η αεροπορική και θαλάσσια ναυτιλία είναι επίσης προαιρετική.
