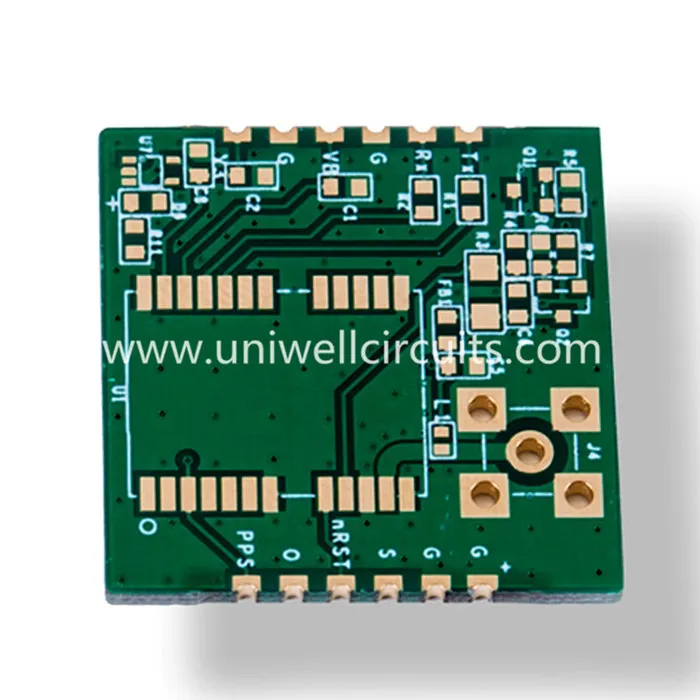

ENIG διπλής όψης PCB
1. Περιγραφή προϊόντων
Προδιαγραφή:
Στρώμα: 2
Διοικητικό Συμβούλιο πάχος: 1,6 mm
Επιφάνεια: χημική επεξεργασία χρυσού.
Υλικό: FR4 TG130.
Min γραμμή απόσταση πλάτους/γραμμή: 10 / 10mil
Min τρύπα: 0,3 mm
2. εταιρικές πληροφορίες
UNIWELL κυκλώματα Co, ε.π.ε. είναι μια επαγγελματική κατασκευαστή Διοικητικό Συμβούλιο τυπωμένων κυκλωμάτων (PCB) από την Κίνα, Είμαστε ειδικευμένοι στην παροχή υπηρεσιών κατασκευής για άκαμπτα PCB, flex PCB, άκαμπτο-flex PCB, Πλακέτα υψηλής συχνότητας και επίσης αλουμινίου PCB βάσης. Έχουμε 2 εργοστάσια, μπορούμε να ανταποκριθούμε πλήρως το πρωτότυπο για την εντολή παραγγελίες όγκου. Εστιάζουμε πάρα πολύ την ποιότητα των προϊόντων και έχουμε επιτύχει IS09001-2008, πιστοποιητικό ISO TS16949:2009 για την αυτοκινητοβιομηχανία στις Oct. 2010.The τα πεδία εφαρμογής των προϊόντων μας είναι διάφορες όπως: καταναλωτής ηλεκτρονικόs, βιομηχανία, αυτοκινητοβιομηχανία, επικοινωνία, ασφάλεια, ιατρικά προϊόντα και περισσότερο. Σας περιμένουμε να είναι μακράς διάρκειας συνεργάτη σας στην Κίνα.
3. βασικές προδιαγραφές
Υλικό | FR4, CEM-3, μεταλλικό πυρήνα, |
Αλογόνου δωρεάν, Ρότζερς, PTFE | |
Μέγ. Φινίρισμα πίνακα μέγεθος | 1500 x 610 mm |
Ελάχιστο πάχος πινάκων | 0.20 mm |
Μέγ. Συμβούλιο πάχος | 8.0 mm |
Θαμμένο ΤΥΦΛΗ μέσω (μη-Σταυρός) | 0.1mm |
Πτυχή σιτηρέσιο | 16:01 |
Μίνιμουμ γεώτρησης Size(Mechanical) | 0.20 mm |
Ανοχή PTH / ταιριάζει πατώντας τρύπα /NPTH | +/-0.0762 mm, + /-0,05 mm / + /-0,05 mm |
Μέγ. Στρώμα Count | 40 |
Μέγ. Χαλκός (εσωτερική/εξωτερική) | 6OZ/10 OZ |
Τρυπάνι ανοχή | +/-2mil |
Στρώμα στρώμα εγγραφής | +/-3mil |
Μίνιμουμ γραμμής πλάτος/διάστημα | 2.5/2.5mil |
BGA πίσσα | 8mil |
Επεξεργασία επιφάνειας | HASL, Lead δωρεάν Χρυσή HASL, |
ENIG, ασήμι βύθισης/κασσίτερος, OSP |
Δωρεάν χρέωση E test: 100%
Πρότυπα επιθεώρησης: IPC-A-600H/IPC-6012B, κλάση 2/3
Εξερχόμενη εκθέσεις: τελική επιθεώρηση, E-test, δοκιμή solderability, microsection και περισσότερο
Πιστοποιητικά: UL, RoHS, ISO14001: 2004, ISO / TS16949:2009
4. Τι είναι ένα ανώτατο όριο μέσω τρύπας;
Ένα ανώτατο όριο μέσω είναι όταν επιμετάλλωση προστίθεται πάνω από τον μέσω τρύπα έτσι ώστε η επιφάνεια είναι πλήρως πινελάκια με ελάχιστο χαλκού / καπάκι περιβλήματος πάχος του 5um για τις απαιτήσεις της κατηγορίας 2 ή 12um για κλάση 3 απαιτήσεις.
Αυτό είναι εξαρτάται από το μέσω υλικό πλήρωσης είναι εποξειδικής ρητίνης σε αντιδιαστολή με soldermask, όπως το εποξειδικό μίγμα θα ελαχιστοποιήσει τον κίνδυνο των φυσαλίδων αέρα ή την επέκταση του γεμίσματος κατά τη συγκόλληση λειτουργίες. Αυτό μπορεί να ταξινομούμενες IPC-4761 ως τύπος VII – γεμάτη και ανώτατο όριο μέσω τρύπες. Χρησιμοποιείται συνήθως για σχέδια με μέσω στο πληκτρολόγιο ή στο BGA εφαρμογές όπου απαιτούνται υψηλής πυκνότητας δυνατότητες.
