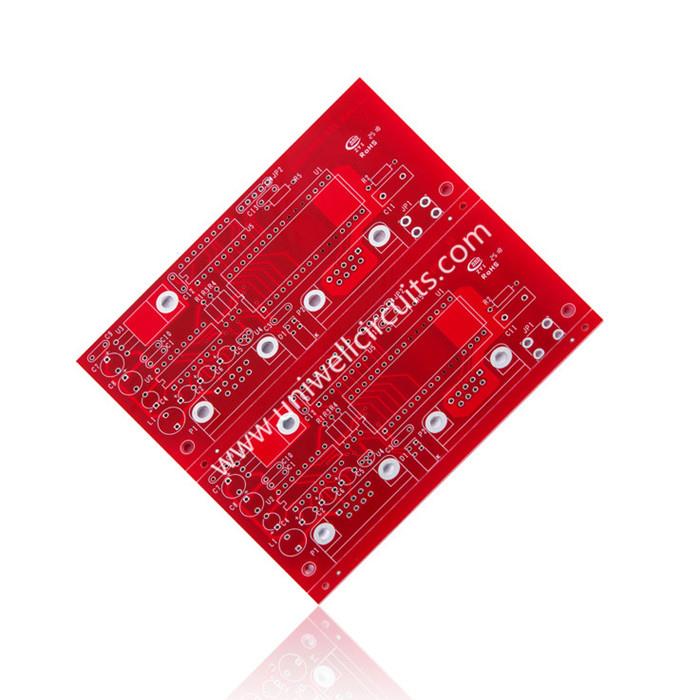

1. Περιγράψτε το προϊόν
Προσδιορισμός:
Στρώμα: 2
Πάχος τοίχου: 1,6 mm
Επιφανειακή επεξεργασία: HASL.
Υλικό: FR4.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 11 / 18mil.
Πιστοποιείται από ISO9001, ISO14001, TS16949 και UL και εφαρμόζεται ευρέως σε επικοινωνία, δίκτυο, ψηφιακά προϊόντα, βιομηχανικό έλεγχο, ιατρική περίθαλψη, αεροναυπηγική και αστροναυτική, αμυντικά και στρατιωτικά πεδία.
2. Προφίλ εταιρείας
Uniwell κυκλώματα Co, Ltd είναι μια από τις πιο δυναμικές εταιρεία κατασκευής σε υψηλής τεχνολογίας τυπωμένο κύκλωμα συμβούλιο παραγωγής στο Shenzhen, Κίνα. Διευρύνουμε γρήγορα από την άποψη της ικανότητας και της τεχνολογίας τα τελευταία χρόνια, ειδικά στους τομείς του FPC, του Rigid-flex PCB.
Οι εγκαταστάσεις παραγωγής μας καλύπτουν έκταση 300.000 τετραγωνικών μέτρων, με 600 υπαλλήλους, συμπεριλαμβανομένου του 15% των διοικητικών στελεχών και των μηχανικών που έχουν επαγγελματική εμπειρία στον τομέα της κατασκευής του FPC τουλάχιστον 10+ ετών. Ελέγχουμε πολύ αυστηρά την ποιότητα των προϊόντων και έχουμε εφαρμόσει το σύστημα ποιότητας ISO, πολλές πρώτες ύλες έχουν επιτύχει την έγκριση UL και Rosh.
3.Reference - Η παραγωγική μας ικανότητα για το PCB board:
1) Επίπεδα: 1L-32L
2) Πάχος τελικής επιφάνειας: 0,2mm-8,0mm
3) Υλικό: FR-4, CEM-3, High TG, FR4 χωρίς αλογόνο, Roger, ISOLA
4) Μέγ. τελικό μέγεθος του σκάφους: 1500X610 mm
5 λεπτά. διάτρητο μέγεθος τρύπας: 0,2MM
6) Ελάχ. Πλάτος γραμμής: 2,5mil, απόσταση Min.Line: 2,5mil
7) Φινίρισμα / επεξεργασία επιφάνειας: HASL / HASL χωρίς μόλυβδο, HAL, χημικός κασσίτερος, χημικός χρυσός, βύθιση αργύρου / χρυσού, OSP, επιχρύσωση
8) Πάχος χαλκού: 0,5-8,0 OZ
9) Χρώμα μάσκας συγκόλλησης: πράσινο / κίτρινο / μαύρο / λευκό / κόκκινο / μπλε
10) Πάχος χαλκού στην οπή:> 25.0μm (> 1mil)
11) Εσωτερική συσκευασία: Συσκευασία κενού / Πλαστική σακούλα, Εξωτερική συσκευασία: Τυποποιημένη συσκευασία σε χαρτοκιβώτια
12) Ανοχή σχήματος: ± 0.13, Ανοχή τρυπών: ΡΤΗ: ± 0.076 NPTH: ± 0.05
13) Πιστοποιητικό: UL, ISO 9001, ISO 14001, SGS, RoHS
14) Ειδικές απαιτήσεις: Θωρακισμένο και τυφλό vias + ελεγχόμενη αντίσταση + BGA
15) Προφίλ: Διάτρηση, Δρομολόγηση, V-CUT, Beveling
16) Παρέχει υπηρεσίες ΚΑΕ σε όλα τα είδη τυπωμένων κυκλωμάτων, καθώς και σε ηλεκτρονικά κλειστά προϊόντα
4. Ξέρετε τι είναι το HASL
Το HASL Finish είναι το κυρίαρχο φινίρισμα επιφανειών μολύβδου που χρησιμοποιείται στη βιομηχανία.
Το HASL αντιπροσωπεύει το Hot Air Solder Leveling. Οι πίνακες κυκλωμάτων πρέπει να βυθιστούν σε κράμα κασσίτερου / μολύβδου για αυτό το φινίρισμα. Με τον όρο "μαχαίρια αέρα" αφαιρέστε την πλεόνασμα συγκόλλησης διοχετεύοντας ζεστό αέρα στην επιφάνεια του πίνακα.
Το HASL Finish έχει πολλά πλεονεκτήματα όταν χρησιμοποιεί τη διαδικασία συναρμολόγησης τυπωμένου κυκλώματος (PCA). Είναι ένα από τα λιγότερο ακριβά διαθέσιμα επιφανειακά φινιρίσματα και το φινίρισμα επιφάνειας παραμένει συγκολλητό μέσω πολλών κύκλων επαναπλήρωσης, πλύσης και αποθήκευσης. Για μια δοκιμή εντός κυκλώματος (ΤΠΕ), ένα HASL Finish καλύπτει αυτόματα τα μαξιλάρια δοκιμής και τις βίδες με συγκόλληση. Ωστόσο, η επιπεδότητα ή η ομοιομορφία της επιφάνειας είναι κακή σε σύγκριση με τις διαθέσιμες εναλλακτικές λύσεις. Αυτό το τεράστιο φινίρισμα δεν είναι μόνο ένα αισθητικό ζήτημα, αλλά μπορεί επίσης να είναι προβληματικό όταν στέλνετε τα συμβούλια σας στη συναρμολόγηση. Ωστόσο, η αντίσταση στη διάβρωση και η δυνατότητα δοκιμής είναι εξαιρετικές.
Το HASL Finish χωρίς μόλυβδο είναι μια εξαιρετική εναλλακτική λύση για την HASL Finish. Η ανησυχία για τη διάλυση του χαλκού και η ζημιά στη θερμότητα στις πλακέτες κυκλωμάτων έχουν ξεπεραστεί σε μεγάλο βαθμό με διαφορετικά κράματα συγκόλλησης όπως τα SnCuNi, SnAgCuNi ή SnCuCo, ενώ η HASL τελειώνει χωρίς επικολλήσεις HASL. Το τελείωμα μπορεί να μην είναι η καλύτερη επικάλυψη για έργα με μικρές αποστάσεις μεταξύ των εξαρτημάτων λόγω της τάσης του να γεφυρώνει το διάκενο κατά τη θέρμανση, χρησιμοποιείται επί του παρόντος σε προϊόντα με πάχος συστατικού μόλις 0,5 mm.
Το σημαντικότερο πλεονέκτημα της χρήσης HASL Surface Finish, ανεξάρτητα από το εάν είναι χωρίς μόλυβδο ή χωρίς μόλυβδο, είναι η εξαιρετική ικανότητα συγκόλλησης.
