Στον τομέα της ηλεκτρονικής μηχανικής, η πλακέτα κυκλώματος PCB είναι το βασικό στοιχείο για την εφαρμογή διαφόρων ηλεκτρονικών συσκευών. Με την αυξανόμενη πολυπλοκότητα των ηλεκτρονικών συσκευών, η ζήτηση για υψηλότερες επιδόσεις και πιο λειτουργικά σχέδια κυκλώματος αυξάνεται επίσης. Προκειμένου να ικανοποιήσουν αυτές τις απαιτήσεις, πολλοί μηχανικοί έχουν στραφεί στο σχεδιασμό πολλαπλών στρώσεων PCB. Μεταξύ αυτών, 10 στρώματα PCB Circuit Board είναι ευρέως ευπρόσδεκτες για την υψηλή αξιοπιστία τους και την καλή ακεραιότητα του σήματος.

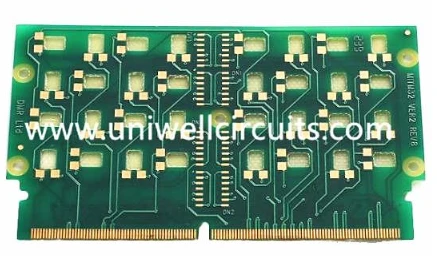

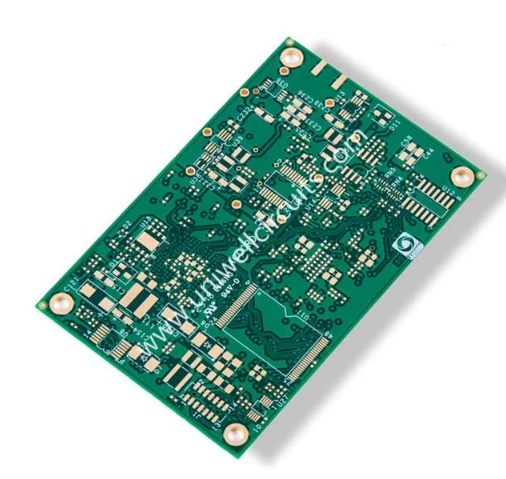

10 Layers PCB Circuit Board Prototyping είναι μια προηγμένη τεχνολογία κατασκευής που επιτρέπει στους μηχανικούς να ενσωματώνουν πολλαπλά σύνθετα συστήματα κυκλωμάτων σε ένα ενιαίο πίνακα. Η εμφάνιση αυτής της τεχνολογίας έχει καταστήσει τα σύνθετα σχέδια κυκλωμάτων πιο αποτελεσματικά και βολικά. Χρησιμοποιώντας μια πλακέτα κυκλώματος PCB 10 στρώσεων για πρωτότυπα, οι μηχανικοί μπορούν να επιτύχουν περισσότερη λειτουργικότητα σε ένα συμπαγές χώρο διατηρώντας παράλληλα την απόδοση και τη σταθερότητα του κυκλώματος.
Για να επιτευχθεί αποτελεσματικός και σύνθετος σχεδιασμός κυκλώματος, το πρώτο βήμα είναι να επιλέξετε κατάλληλα 10 στρώματα PCB υλικά. Κατά την επιλογή υλικών, πρέπει να ληφθούν υπόψη παράγοντες όπως η ηλεκτρική απόδοση, η θερμική απόδοση, η μηχανική αντοχή και ο συντελεστής θερμικής διαστολής. Για παράδειγμα, η επιλογή του πάχους του φύλλου χαλκού επηρεάζει άμεσα την ηλεκτρική και θερμική απόδοση του πίνακα κυκλωμάτων, οπότε είναι απαραίτητο να γίνει μια λογική επιλογή με βάση τις πραγματικές ανάγκες του κυκλώματος.
Εκτός από την επιλογή των κατάλληλων υλικών, ο λογικός σχεδιασμός καλωδίωσης είναι επίσης το κλειδί για την επίτευξη αποτελεσματικού και σύνθετου σχεδιασμού κυκλώματος. Κατά την καλωδίωση, συνιστάται να αποφευχθεί η διασταύρωση μεταξύ των γραμμών σήματος και της παρεμβολής θορύβου από τις γραμμές ηλεκτρικής ενέργειας όσο το δυνατόν περισσότερο. Επιπλέον, είναι απαραίτητο να διασφαλιστεί ότι η διάταξη των συρμάτων ισχύος και εδάφους είναι λογικό να μειωθεί ο κίνδυνος ηλεκτρομαγνητικής παρεμβολής (EMI).
Προκειμένου να βελτιωθεί περαιτέρω η απόδοση και η σταθερότητα του κυκλώματος, μπορεί επίσης να υιοθετηθεί η μέθοδος σχεδιασμού του PCB πολλαπλών στρώσεων. Με τη διανομή διαφορετικών λειτουργικών μονάδων σε διαφορετικά επίπεδα, μπορεί να επιτευχθεί καλύτερη απομόνωση σήματος και θερμική διαχείριση. Επιπλέον, τα PCB πολλαπλών στρώσεων μπορούν να παρέχουν υψηλότερη απόδοση ηλεκτρομαγνητικής θωράκισης, μειώνοντας έτσι την επίδραση της ηλεκτρομαγνητικής παρεμβολής.
