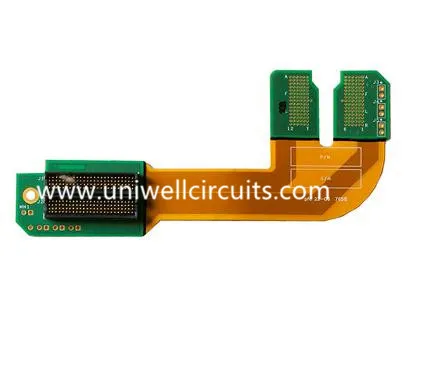

Ελαστική πλακέτα κυκλώματος μονής πλευράς
1. Πληροφορίες για την εταιρεία
Προσδιορισμός
Όνομα: Μονή πλαστική πλακέ κυκλώματος Flex
Βασικές παράμετροι: δομή υλικού: κόλλα διπλής όψεως + μεμβράνη χαμηλής απώλειας κίτρινο κάλυμμα + (χαλκός γραμμής + κόλλα + υλικό βάσης πολυαιθυλενίου υψηλής συχνότητας + κόλλα + χαλκός γραμμής) + κίτρινο κάλυμμα χαμηλής απώλειας.
Αντοχή: ελεύθερη να λυγίσει και να στρίψει.
Στρώμα: 1
Αρσενικό: +/- 0,03 mm
Πάχος: 0,15 mm
Ενίσχυση: θετική και αρνητική ενίσχυση χάλυβα 0,15mm.
Διαδικασία κατασκευής: επίστρωση συγκόλλησης, επίστρωση, στρώμα επικάλυψης, με επίστρωση με φιλμ, αντίσταση - συγκόλληση τύπου θωράκισης.
Επεξεργασία επιφανειών: χρυσός (χρυσός) 1 ~ 2 microinch.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 0,06mm / 0,09mm
Στο Uniwell, είμαστε υπερήφανοι για την παράδοση μερικών από τις καλύτερες άκαμπτες πλακέτες τυπωμένων κυκλωμάτων στην αγορά. Θέλουμε να σας δείξουμε τι ακριβώς μπορούμε να κάνουμε για την ανάπτυξή σας, από τη μηχανική και τα πρωτότυπα μέχρι τις μεγάλες παραγγελίες.
Εξοικονομήστε χρόνο και προστατέψτε τον προϋπολογισμό σας όταν επικοινωνείτε με την Uniwell σήμερα για να συζητήσετε το επερχόμενο έργο σας.
2.Ο προμηθευτής μας
Τα σωστά υλικά είναι ζωτικής σημασίας όταν πρόκειται για πλακέ τυπωμένου κυκλώματος άκαμπτης-εύκαμπτης ή για τυχόν τυπωμένο κύκλωμα. Τα PCB με υποβαθμισμένα υλικά μπορεί να αποτύχουν σε κρίσιμους χρόνους, να σπάσουν, να προκαλέσουν πυρκαγιά, να προκαλέσουν επικίνδυνες σπίθες ή να θέσουν σε κίνδυνο τη λειτουργία σας. Η Uniwell χρησιμοποιεί μόνο τα καλύτερα υλικά για κάθε άκαμπτο-flex PCB για να βεβαιωθείτε ότι έχετε τα καλύτερα αποτελέσματα σε σχέση με τη μετάδοση σήματος, την θερμική αγωγιμότητα και την ασφάλεια.
3. Τύποι τελειώματος επιφανειών
Η επιφάνεια των τυπωμένων κυκλωμάτων (PCB) είναι κατασκευασμένη από χαλκό για να διασφαλίσει την αποτελεσματική ροή ηλεκτρικών ρευμάτων. Αυτά τα μέταλλα απαιτούν κατάλληλη προστασία από τα στοιχεία για την αποφυγή οξείδωσης και άλλης διάβρωσης. Μια σειρά τύπων φινιρίσματος παρέχει διαφορετικά επίπεδα προστασίας από φθορά. Βοηθούν επίσης σε συγκεκριμένη χρήση, όπως με συγκόλληση. Διάφορα τελειώματα κυκλωμάτων είναι διαθέσιμα, από επιλογές που είναι προσιτές και εύκολο να εφαρμοστούν σε ακριβά ή δύσκολο στη διαχείριση τελειώματα που χρησιμοποιούνται μόνο στις πιο προηγμένες εφαρμογές.
Βύθιση χρυσού (ENIG)
Το Electroless Nickel Immersion Gold είναι ένα από τα πιο δημοφιλή ευρέως χρησιμοποιούμενα τελικά υλικά που διατίθενται σήμερα. Κατασκευασμένο με δύο στρώσεις επικάλυψης, η ENIG τοποθετεί 2-4 μι Ni "πάνω από 120-200 μ". Ο χρυσός προστατεύει το νικέλιο από τη διάβρωση και το νικέλιο προστατεύει την πλάκα βασικού μετάλλου και επιτρέπει την ασφαλή συγκόλληση κυκλωμάτων στην επιφάνεια.
Πλεονεκτήματα: επίπεδη επιφάνεια για συγκόλληση, ελεύθερο μόλυβδο και RoHS, μεγαλύτερη διάρκεια ζωής, αυστηρότερες ανοχές μπορούν να διατηρηθούν για επιμεταλλωμένες οπές.
Μειονεκτήματα: ακριβά, απώλεια σήματος για εφαρμογές ακεραιότητας σήματος, μαύρο μαξιλάρι.
Ασημένιο βύθισμα
Το κιβώτιο εμβάπτισης (IAg) εφαρμόζεται απευθείας στο βασικό μέταλλο ενός PCB μέσω χημικής μετατόπισης. Είναι μια πιο προσιτή επιλογή από την ENIG και είναι επίσης συμβατή με την RoHS. Ένα τυπικό πάχος για το Immersion Silver είναι 4-12u ". Λόγω του τρόπου αλληλεπίδρασης του χαλκού και του αργύρου, τελικά διαχέονται μεταξύ τους.
Πλεονεκτήματα: επίπεδη επιφάνεια για συγκόλληση, συμβατότητα χωρίς μόλυβδο και RoHS, αυστηρότερες ανοχές μπορούν να διατηρηθούν για τρυπημένες οπές, χαμηλή απώλεια για εφαρμογές ακεραιότητας σήματος.
Μειονεκτήματα: ο χειρισμός του PCB μπορεί να προκαλέσει προβλήματα συγκόλλησης, είναι οικονομικότερος από την ENIG, αλλά είναι λιγότερο αποδοτικός από τον ISn και το φινίρισμα μπορεί να αμαυρωθεί και να οξειδωθεί.
Δοχείο εμβάπτισης
Το Tin Immerging (ISn) εφαρμόζεται απευθείας στο βασικό μέταλλο ενός PCB μέσω χημικής μετατόπισης. Είναι μια πιο προσιτή επιλογή από την ENIG και την Immersion Silver και είναι επίσης συμβατή με RoHS. Ένα τυπικό πάχος για το Tin Immersion Tin είναι 20-50u ". Λόγω του τρόπου αλληλεπίδρασης κασσίτερου και χαλκού, τελικά διαχέονται μεταξύ τους.
Πλεονεκτήματα: επίπεδη επιφάνεια για συγκόλληση, συμβατότητα χωρίς μόλυβδο και RoHS, αυστηρότερες ανοχές μπορούν να διατηρηθούν για επιμεταλλωμένες οπές και είναι μια δημοφιλής επιλογή για εφαρμογές τύπου press.
Μειονεκτήματα: ο χειρισμός του PCB μπορεί να προκαλέσει ζημιές και προβλήματα συγκόλλησης, κασσίτερος κούκλες, μικρότερη διάρκεια ζωής από την ENIG.
HASL
Το HASL είναι μια προσιτή επιλογή φινιρίσματος που χρησιμοποιεί κασσίτερο / μόλυβδο για να δημιουργήσει ένα λεπτό προστατευτικό κάλυμμα σε ένα PCB. Οι ριπές του θερμού αέρα χρησιμοποιούνται για να καθαρίσουν την περίσσεια μολύβδου ή κασσίτερου από την επιφάνεια του σκάφους. Παλαιότερα το βιομηχανικό πρότυπο, HASL δημοτικότητα έχει υποχωρήσει λόγω των πιθανών ζητημάτων συμμόρφωσης RoHS.
Πλεονεκτήματα: χαμηλό κόστος, μεγάλη διάρκεια ζωής και HASL είναι αναξιόπιστο.
Μειονεκτήματα: Ανόμοια επιφάνεια για συγκόλληση, Περιέχει μόλυβδο (δεν συμμορφώνεται με τα πρότυπα RoHS), δεν μπορεί να κρατήσει σφιχτά ανοχές σε επιμεταλλωμένες οπές.
Pb-Free HASL
Οι μη τοξικοί τύποι φινιρίσματος PCB κερδίζουν δημοτικότητα λόγω ανησυχιών πίσω από τη χρήση του μολύβδου στην κατασκευή. Το Pb-Free HAL τελειώνει με κασσίτερο ή χαλκό σε συνδυασμό με νικέλιο για να δημιουργήσει μια προστατευτική επικάλυψη. Το Pb-Free HASL έχει τα ίδια πλεονεκτήματα και μειονεκτήματα όπως το HASL εκτός από το Pb-FREE HASL είναι συμβατό με RoHS και χωρίς μόλυβδο.
OSP
Μια σύγκριση επιφάνειας τελειώματος PCB με βάση την πράσινη έκκληση δεν αφήνει τίποτα. Το Συντηρητικό Οργανικής Συγκολλήσεως (OSP) δεν εισάγει καμία τοξίνη στη διαδικασία. Αντ 'αυτού, χρησιμοποιείται μια οργανική ένωση που συνδέεται φυσικά με χαλκό, δημιουργώντας ένα οργανομεταλλικό στρώμα που προστατεύει από τη διάβρωση.
Πλεονεκτήματα: επίπεδη επιφάνεια για συγκόλληση, σύμφωνη με RoHS και χωρίς μόλυβδο, οικονομικά αποδοτική. Μειονεκτήματα είναι? μικρή διάρκεια ζωής, το χειρισμό του PCB μπορεί να προκαλέσει προβλήματα συγκόλλησης, το πάχος δεν είναι μετρήσιμο.
Μειονεκτήματα: μικρή διάρκεια ζωής, το χειρισμό του PCB μπορεί να προκαλέσει προβλήματα συγκόλλησης, το πάχος δεν είναι μετρήσιμο.
Σκληρό χρυσό
Μεταξύ των πιο ακριβών τύπων φινιρίσματος επιφάνειας PCB, οι εφαρμογές σκληρού χρυσού είναι εξαιρετικά ανθεκτικές και απολαμβάνουν μεγάλη διάρκεια ζωής. Συνήθως προορίζονται για εξαρτήματα που αναμένουν να αποκτήσουν σημαντική ποσότητα χρήσης, με κανονικά ποσοστά πάχους που κυμαίνονται από 30 μΐ χρυσού πάνω από 100 μιν νικέλιο έως 50 μΐ χρυσού πάνω από 100 μιν νικέλιο. Δεν χρησιμοποιείται συχνά για σημεία συγκόλλησης, λόγω κακής κολλητικότητας. Ο σκληρός χρυσός χρησιμοποιείται συνήθως για συνδέσεις άκρων, επαφές μπαταριών και μερικούς πίνακες δοκιμών.
Πλεονεκτήματα για το σκληρό χρυσό: ανθεκτική επιφάνεια, καταγγελία χωρίς μόλυβδο και RoHS και μεγάλη διάρκεια ζωής στο ράφι.
Μειονεκτήματα: εξαιρετικά δαπανηρή σε σύγκριση με άλλα φινιρίσματα, μπορεί να απαιτηθεί επίστρωση με λεωφορεία και να απαιτηθεί πρόσθετη εργασία.
Η Uniwell προσφέρει ένα ευρύ φάσμα άλλων φινιρισμάτων όπως το ENEPIG, Wire Bondable Soft Gold και άλλα, ανάλογα με την εφαρμογή.
Βεβαιωθείτε ότι τα PCB σας λειτουργούν όπως και ότι προορίζονται προσαρμόζοντας κάθε βήμα της παραγωγικής διαδικασίας στις συγκεκριμένες ανάγκες σας. Για να το κάνετε αυτό, θα χρειαστείτε τη βοήθεια μιας έμπειρης εταιρείας με άρτια καταρτισμένο προσωπικό και μια εντυπωσιακή γκάμα διαθέσιμων επιλογών.
