Name: Κίνα Προσαρμοσμένη HDI Flex και άκαμπτη πλακέτα κυκλωμάτων Προμηθευτές και κατασκευαστές - Factory Direct Τιμή - Uniwell κυκλώματα
Brand: Uniwell
SKU: 53669843

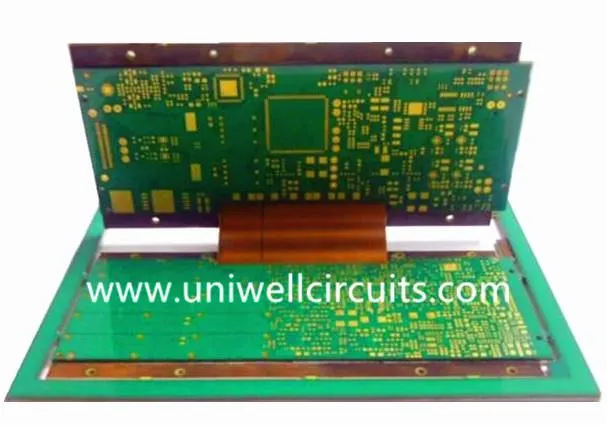

HDI Flex και Rigid circuit board

1. Περιγράψτε το προϊόν


Προσδιορισμός
στρώμα: 18 στρώμα (8 στρώμα flex)
Πάχος πίνακα: 3.3mm
Min.hole: 0.2mm
μέγεθος: 190 * 177 χιλιοστά
HDI με βάση χαλκό

Η Uniwell διαθέτει 10+ χρόνια εμπειρίας στην κατασκευή τεχνολογίας άκαμπτου flex. Η εμπειρογνωμοσύνη που έχει προκύψει έχει δημιουργήσει τη σταθερή φήμη μας για την αριστεία, ειδικά όταν απαιτούνται πολύπλοκες λύσεις. Η τεχνογνωσία μας σε κυκλώματα rigid-flex θα σας εξυπηρετήσει με μια εξατομικευμένη λύση υψηλής ποιότητας.

2.Γενικές δυνατότητες για πλακέτες εύκαμπτων κυκλωμάτων:

Στρώματα: 20 (περιλαμβάνει 12 στρώσεις
Γραμμή wideth / χώρος (mil) στην εσωτερική στρώση: 3/3, 3.5 / 3.5
Αναλογία εικόνας: 20: 1 (ΡΤΗ). 1: 1 (τυφλές βίδες)
Ελάχιστο. Διάμετρος οπής διάτρησης (mil): 6 (μηχανική). 4 (λέιζερ)
Απόσταση από γεώτρηση σε αγωγό (mil): 6
Ανοχή για έλεγχο αντίστασης (+/-): 10%

3.Η ανάπτυξη της τεχνολογίας

Έχοντας οδηγηθεί από τους κορυφαίους πελάτες, η Uniwell βρισκόταν συνεχώς στην πρωτοπορία των εξελίξεων στις μεθοδολογίες κατασκευής PCB και επανειλημμένα έχουμε θέσει σημαντικά τεχνολογικά ορόσημα.
P: Πρωτότυπο SV: Μικρός όγκος M: Μαζική παραγωγή

ΕΙΔΟΣ			2015	2016	2017	2018	2019
Επίπεδα	32layer		Π	Π	SV	SV	SV
	36layer			Π	Π	Π	Π
	42layer				Π	Π	Π
Ελάχιστο. Πλάτος / χώρος γραμμής	Εσωτερική στρώση	3 / 3mil	Μ
		2,5 / 2,5mil	Π	SV	SV	Μ
		2 / 2mil			Π	Π	Π
	Εξωτερική στρώση	3 / 3mil	SV	SV	Μ
		2,5 / 2,5mil		Π	SV	Μ
		2 / 2mil			Π	Π	Π
Ελάχιστο. μηχανικό μέγεθος οπών γεώτρησης		8mil	Μ
Ελάχιστο. μηχανικό μέγεθος οπών γεώτρησης		6mil	Π	Π	SV	SV	SV
Αναλογία απεικόνισης	13: 1		SV	SV	Μ
	15: 1			Π	SV	SV	SV
	16: 1				Π	SV	SV
	18: 1					Π	Π
Πάχος χαλκού	6 OZ		Π	SV	Μ
	8 ΟΥΓΓΙΕΣ		Π	Π	SV	Μ
	10 OZ			Π	SV	Μ
	12OZ				Π	SV	SV
	τελειωμένο ασύμμετρο φύλλο χαλκού 1 / 6OZ		Π	SV	Μ

ΕΙΔΟΣ			2015	2016	2017	2018	2019
Έλεγχος σύνθετης αντίστασης	± 10%		Μ
	± 8%		Π	Π	SV	SV	SV
	± 5%			Π	Π	SV	SV
Πάχος τελειωμένης σανίδας	Πυκνός	6.5mm	Π	SV	Μ
		7.5mm	Π	Π	SV	SV	SV
		10mm	Π	Π	Π	Π	Π
	Λεπτός	0.15mm	SV	SV	SV	SV	SV
	Λεπτός	0,1 mm		Π	Π	SV	SV
Μέγιστη. τελικό μέγεθος του σκάφους	Μήκος	1200mm	Π	Π	SV	SV	SV
Μέγιστη. τελικό μέγεθος του σκάφους	Πλάτος	650mm	Π	Π	Π	SV	SV
Ελάχιστο. Απόσταση εσωτερικού στρώματος	4 στρώματα	0,075mm		Π	Π	Π	Π
	8layers	0,1 mm		Π	Π	Π	Π
	12 στρώματα	0,125 mm		Π	Π	Π	Π

ΕΙΔΟΣ		2015	2016	2017	2018	2019
Ειδικές Τεχνικές	Θερμαινόμενος πυκνωτής / αντίσταση		Π	Π	SV	SV
	Άκαμπτος-εύκαμπτος πίνακας		Π	SV	SV	SV
	Αντίστροφη τρύπα + Τυφλή θήκη VIA S (HDI)	Π	Π	SV	SV	SV
	2-στρώμα και πολυστρωματικά PCB με βάση το αργίλιο	Π	SV	SV	Μ
	Μεταλλικό πυρήνα και υλικό PTFE συνδυασμένο PCB	Π	Π	SV	SV	SV
	Υβριδική συμπίεση (Κεραμικός πυρήνας + πυρήνας FR4 + Cu)		Π	SV	SV	SV
	PTFE πολλαπλών στρώσεων			Π	Π	Π
	Μερική υβριδική πίεση (FR4 + Κεραμική)	Π	Π	SV	SV	SV
	Μερική Bulgy συγκόλλησης PAD Τεχνική	Π	Π	SV	SV	SV
	Επιλεκτική επιφανειακή φινίρισμα	Π	SV	SV	SV	SV
	Τεχνικές με μισή τρύπα / μισή αυλάκωση	Μ
	Τεντώστε τη μηχανική τυφλή διαδρομή (διάμετρος οπών όχι μικρότερη από 0.15mm)		Π	Π	Π	Π
	Επιστροφή Τεχνολογία διάτρησης	Π	SV	SV	SV	SV
	Μέσω του PAD	Μ
	Το V-CUT περνά από την PTH	Π	SV	Μ
	Μη φυσιολογικές τεχνολογίες σχισμών / τρυπών (Μετρητής, Μισή Τρύπα, Τρύπα με Βίδα, Τρύπα Βάθους Ελέγχου, Αντιστροφείο, Επίστρωση Πλάσματος)	SV	Μ
	Πολλαπλή πίεση (όχι μεγαλύτερη από 4 φορές)	SV	SV	SV	SV	SV

4.Η εφαρμογή του FPC

Τα προϊόντα των κυκλωμάτων Uniwell εφαρμόζονται ευρέως στην επικοινωνία, το δίκτυο, τα ψηφιακά προϊόντα, τον βιομηχανικό έλεγχο, την ιατρική περίθαλψη, την αεροναυπηγική και την αστροναυτική, τα αμυντικά και στρατιωτικά πεδία κλπ.

图片 27_ 副本 .jpg

5.Χρόνος χρόνου για πρωτότυπο και γρήγορη στροφή
Η Uniwell έχει τη δυνατότητα να προσφέρει γρήγορη υπηρεσία στροφής, μονό & διπλό στρώμα, ταχύτερη στις 3days, διπλό στρώμα flex & άκαμπτο, ταχύτερα σε 4days.

Στοιχεία	Flex & Άκαμπτος πίνακας				Flexboard
Στοιχεία	Κανονική δομή	Πολυστρωματική δομή	Ειδική δομή	Δομή HDI	Κανονική δομή
Διάρκεια (ημέρες)	6	8	10	12	3-6
