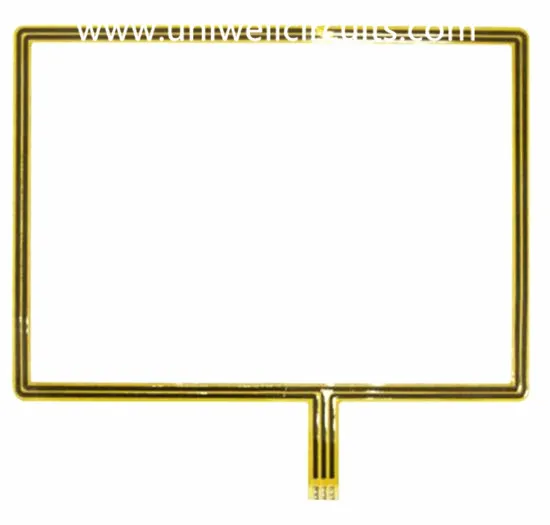

Ευέλικτο PCB για ασύρματο ηχείο

Ευέλικτη πλακέτα κυκλωμάτων για ασύρματο ηχείο

1. Περιγράψτε το προϊόν

Προσδιορισμός
Στρώμα: 2
Πάχος: 0,20 mm
Υλικό: συγκολλητικό υλικό διπλής όψης.
Πάχος χαλκού: 1 OZ
Επιφανειακή επεξεργασία: χρυσός εμβάπτισης.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 0.1mm / 0.2mm.
Εφαρμογή: ασύρματο ηχείο

Οι εύκαμπτες πλακέτες κυκλώματος μειώνουν το κόστος και την εργασία συναρμολόγησης καθώς μπορούν να εξαλείψουν τους συνδέσμους και τις αρμούς συγκόλλησης. Η εγκατάσταση και η συντήρηση για τα εύκαμπτα κυκλώματα είναι επίσης πιο βολικά και οικονομικά αποδοτικά.
Καθώς τα εύκαμπτα κυκλώματα μπορούν να απλοποιήσουν το συνολικό σχεδιασμό, υπάρχει μειωμένος κίνδυνος σφαλμάτων καλωδίωσης. Το Flex κυμαίνεται ευρέως στην πολυπλοκότητα και επομένως μπορεί να χρησιμοποιηθεί για σχεδόν οποιοδήποτε προϊόν.
Η Uniwell είναι μια πρωταρχική μονάδα παραγωγής τυπωμένων κυκλωμάτων. Ως εταιρεία, είμαστε υπερήφανοι για τη δουλειά μας και σας προσκαλούμε να μας επισκεφθείτε για μια ανασκόπηση των ειδικών απαιτήσεων σας.

2. Πληροφορίες για την εταιρεία

Τα κυκλώματα Uniwell FPC ειδικά σε πρωτότυπα, παραγγελίες μικρού όγκου και μέσου όγκου, ευέλικτες και δύσκαμπτες επιχειρήσεις αναπτύσσονται γρήγορα από τότε που καθιερώθηκαν. Εξυπηρετούμε τον πελάτη μας με ισχυρή τεχνική ικανότητα έρευνας και ανάπτυξης, όλα τα είδη προϊόντων, σταθερή και γρήγορη δυνατότητα παράδοσης. Uniwell Circuits έχει μια από τις πιο ανταγωνιστικές επιχειρήσεις στην εγχώρια υψηλού επιπέδου κλάσης flex & άκαμπτα πεδία του σκάφους.

3. Μια σύντομη ιστορία του Uniwell

4.Η παραγωγική μας ικανότητα FPC

Επίπεδα: 20 (περιλαμβάνει 12 στρώματα)
Γραμμή wideth / χώρος (mil) στην εσωτερική στρώση: 3/3, 3.5 / 3.5
Αναλογία εικόνας: 20: 1 (ΡΤΗ). 1: 1 (τυφλές βίδες)
Ελάχιστο. Διάμετρος οπής διάτρησης (mil): 6 (μηχανική). 4 (λέιζερ)
Απόσταση από γεώτρηση σε αγωγό (mil): 6
Ανοχή για έλεγχο αντίστασης (+/-): 10%

5. Χρόνος παραγωγής για παραγγελίες παραγωγής

6.FAQ

Ε: Πρέπει να χρησιμοποιήσω ένα υλικό FR4 με υψηλή Tg (Tg = θερμοκρασία μετάπτωσης γυαλιού) για συγκόλληση χωρίς μόλυβδο;

Όχι, όχι απαραίτητα. Υπάρχουν πολλοί παράγοντες που πρέπει να ληφθούν υπόψη, π.χ. πόσες στρώσεις, το πάχος του PCB και μια καλή κατανόηση της διαδικασίας συναρμολόγησης (αριθμός κύκλων συγκόλλησης, χρόνος άνω των 260 μοιρών κλπ.). Κάποιες έρευνες έδειξαν ότι ένα υλικό με μια "τυπική" τιμή Tg έχει ακόμη αποδώσει καλύτερα από κάποια υλικά με υψηλότερη τιμή Tg. Σημειώστε ότι ακόμη και με τη συγκόλληση "με μόλυβδο" υπερβαίνει την τιμή Tg.
Αυτό που είναι πολύ σημαντικό είναι το πώς το υλικό συμπεριφέρεται σε θερμοκρασίες πάνω από την τιμή Tg (post Tg), έτσι ώστε να γνωρίζετε τα προφίλ θερμοκρασίας που θα υποβληθεί η σανίδα θα σας βοηθήσει να εξετάσετε τα απαραίτητα χαρακτηριστικά απόδοσης.

Ε: Ποια είναι τα χαρακτηριστικά του υλικού που πρέπει να αναζητήσετε κατά την επιλογή υλικού;

Τα κυριότερα που θα εξετάζαμε πρώτα είναι τα: CTE
Ένα μέτρο για το πόσο το υλικό αναπτύσσεται όταν θερμαίνεται. Κρίσιμη στον άξονα Z - τυπικά πάνω από Tg και η επέκταση είναι μεγαλύτερη. Εάν η CTE είναι ανεπαρκής για τότε αποτυχίες μπορεί να συμβεί κατά τη συναρμολόγηση καθώς το υλικό επεκτείνεται γρήγορα πάνω από Tg.

Αριστερή εικόνα: Κούρσα βαρέλι / σπασμένη τρύπα Δεξιά εικόνα: Ανυψωμένη γη
Τα υλικά μπορούν να έχουν το ίδιο Tg αλλά διαφορετικά CTE - χαμηλότερη CTE είναι καλύτερη. Ομοίως ορισμένα υλικά μπορούν να έχουν υψηλότερες τιμές Tg, αλλά έχουν επίσης υψηλότερη (χειρότερη) CTE post Tg.

Tg / ΓΥΑΛΙΝΗ ΘΕΡΜΟΚΡΑΣΙΑ ΜΕΤΑΒΑΣΗΣ
Η τιμή Tg είναι η θερμοκρασία στην οποία το υλικό μεταβάλλεται από ένα εύλογα σκληρό γυάλινο υλικό σε ένα πιο ελαστικό και εύκαμπτο πλαστικό υλικό. Σημαντικό όπως παραπάνω Tg, οι ιδιότητες των υλικών θα αλλάξουν.

ΘΕΡΜΟΚΡΑΣΙΑ Td / DECOMPOSITION
Αυτό είναι ένα μέτρο της αποικοδόμησης του υλικού. Η μέθοδος ανάλυσης μετράει όταν το 5% του υλικού χάνεται κατά βάρος - το σημείο ως προς το οποίο υπονομεύεται η αξιοπιστία και μπορεί να συμβεί αποκόλληση.
Η υψηλότερη αξιοπιστία του PCB θα απαιτήσει Td ≥ 340 ℃

T260 / T288 / ΧΡΟΝΟΔΙΑΚΟΠΤΗ
Αυτή είναι η μέθοδος για τον προσδιορισμό του χρόνου κατά τον οποίο το πάχος του PCB μεταβάλλεται αμετάκλητα σε προκαθορισμένη θερμοκρασία (260 ή 288 σε αυτή την περίπτωση) - δηλαδή όταν το υλικό επεκτείνεται σε τέτοιο βαθμό ώστε να αποκολλάται.

Ε: Πρέπει να χρησιμοποιήσω ένα υλικό FR4 με το υψηλότερο Td (Td = θερμοκρασία αποσύνθεσης) για συγκόλληση χωρίς μόλυβδο;

Προτιμάται μεγαλύτερη τιμή Td, ειδικά εάν το χαρτόνι είναι τεχνικά πολύπλοκο και είναι εκτεθειμένο σε μια σειρά επανασυνδεδεμένων συγκολλήσεων, αλλά αυτό μπορεί να οδηγήσει σε υψηλότερο κόστος. Η γνώση της διαδικασίας συναρμολόγησης μπορεί να σας βοηθήσει να κάνετε τις σωστές επιλογές.
