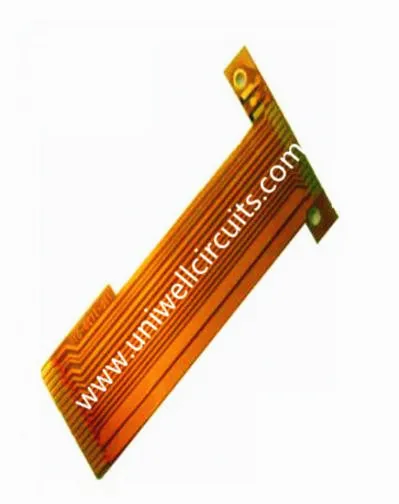

Flex Power Bank PCB
1. Περιγράψτε το προϊόν
Βασικές παράμετροι: δομή υλικού: κόλλα διπλής όψεως + μεμβράνη χαμηλής απώλειας κίτρινο κάλυμμα + (χαλκός γραμμής + κόλλα + υλικό βάσης πολυαιθυλενίου υψηλής συχνότητας + κόλλα + χαλκός γραμμής) + κίτρινο κάλυμμα χαμηλής απώλειας.
Αντοχή: ελεύθερη να λυγίσει και να στρίψει.
Αρσενικό: +/- 0,03 mm
Πάχος: 0,15 mm
Ενίσχυση: θετική και αρνητική ενίσχυση χάλυβα 0,15mm.
Διαδικασία κατασκευής: επίστρωση συγκόλλησης, επίστρωση, στρώμα επικάλυψης, με επίστρωση με φιλμ, αντίσταση - συγκόλληση τύπου θωράκισης.
Επεξεργασία επιφανειών: χρυσός (χρυσός) 1 ~ 2 microinch.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 0,06mm / 0,09mm.
Εφαρμογή: Power Bank
2. Πληροφορίες για την εταιρεία
Uniwell Circuits Co, Ltd, ιδρύθηκε το Shenzhen, Κίνα τον Απρίλιο του 2007. Uniwell Circuits είναι μια επιχείρηση υψηλής τεχνολογίας που ειδικεύεται στο σχεδιασμό, την ανάπτυξη, την κατασκευή και τις πωλήσεις υψηλής ακρίβειας διπλής όψης & πολυστρωματικών PCBs (τυπωμένο κύκλωμα συμβούλιο) εστιάζοντας σε γρήγορη στροφή, πρωτότυπο, μεσαίο και μεγάλο όγκο.
Ως Κίνα PCB House, προσφέρουμε μια πλήρη γκάμα υπηρεσιών PCB κατασκευής και συναρμολόγησης σε πολύ χαμηλότερη τιμή από τους προμηθευτές από άλλα έθνη. Μπορούμε να σας καλύψουμε από το πρωτότυπο PCB γρήγορης σειράς, την εξατομικευμένη κατασκευή PCB σε ηλεκτρονική συναρμολόγηση, όλα με εγγύηση ποιότητας 100%. Προσβλέπουμε στην καθιέρωση μακροπρόθεσμης εταιρικής σχέσης στην Κίνα.
3.Fabric κατασκευή ικανότητα
Πρωτότυπη ικανότητα
Υλικό | FR4, CEM-3, μεταλλικό πυρήνα, |
Αλογόνο ελεύθερο, Rogers, PTFE | |
Μέγιστη. Μέγεθος τελειωτικού πίνακα | 1500X610 mm |
Ελάχιστο. Πάχος Διοικητικού Συμβουλίου | 0,20 mm |
Μέγιστη. Πάχος Διοικητικού Συμβουλίου | 8,0 mm |
Θυμωμένος / Blind Via (χωρίς σταυρό) | 0,1 mm |
Ποσοστό διαστάσεων | 16:01 |
Ελάχιστο. Μέγεθος γεωτρήσεων (μηχανικό) | 0,20 mm |
Ανοχή PTH / Εφαρμογή πίεσης / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Μέγιστη. Καταμέτρηση επιπέδων | 40 |
Μέγιστη. χαλκός (εσωτερικό / εξωτερικό) | 6OZ / 10 OZ |
Αντοχή στη διάτρηση | +/- 2mil |
Καταχώριση επιπέδου σε στρώμα | +/- 3ml |
Ελάχιστο. πλάτος / διάστημα γραμμής | 2,5 / 2,5mil |
BGA pitch | 8mil |
Επιφανειακή επεξεργασία | HASL, χωρίς μόλυβδο HASL, |
ENIG, Ασημένιο / Κασσίτερος, OSP |
Μαζική παραγωγική ικανότητα
Υλικό | FR4 (κανονική ή υψηλή TG ή χωρίς αλογόνο) |
CEM-3 Al με βάση | |
Μέγιστη. Μέγεθος τελειωτικού πίνακα | 540Χ620 mm |
Ελάχιστο. Πάχος Διοικητικού Συμβουλίου | 0,20 mm |
Μέγιστη. Πάχος Διοικητικού Συμβουλίου | 8,0 mm |
Θυμωμένος / Blind Via (χωρίς σταυρό) | 0,2 mm |
Ποσοστό διαστάσεων | 12:01 |
Ελάχιστο. Μέγεθος γεωτρήσεων (μηχανικό) | 0,20 mm |
Ανοχή PTH / Εφαρμογή πίεσης / NPTH | +/- 0,0762 mm & +/- 0,05 mm & +/- 0,05 mm |
Μέγιστη. Καταμέτρηση επιπέδων | 12 |
Μέγιστη. πάχος χαλκού | 3 OZ εσωτερική στρώση / 4OZ εξωτερική στρώση |
Αντοχή τρυπανιού στόχου | +/- 2mil |
Καταχώριση επιπέδου σε στρώμα | +/- 3ml |
Ελάχιστο. πλάτος / διάστημα γραμμής | 4 / 4mil |
BGA pitch | 10 ml |
Επιφανειακή επεξεργασία | HASL, χωρίς μόλυβδο HASL, |
ENIG (+ G / F), ασημένιο / κασσίτερο OSP εμβάπτισης, αποφλοιωμένη μάσκα, πάστα άνθρακα |
4. Χρόνος Lead & logistics
χρόνος παράδοσης:
Η Uniwell έχει την δυνατότητα να προσφέρει γρήγορη υπηρεσία στροφής, μονής και διπλής στρώσης σε 24 ώρες, 4-6 στρώσεις σε 48 ώρες.
Επίπεδα | Γρήγορη στροφή | Παραγγελία δείγματος | Μαζική τάξη |
μονόκλινο | 24 ώρες | 3 εργάσιμες ημέρες | 7 εργάσιμες ημέρες |
διπλό | 24 ώρες | 4 εργάσιμες ημέρες | 7 εργάσιμες ημέρες |
4-6layer | 48 ώρες | 5-6 εργάσιμες ημέρες | 10 εργάσιμες ημέρες |
8-12layer | 120 ώρες | 7-9 εργάσιμες ημέρες | 15 εργάσιμες ημέρες |
FR-4 με βάση, Εξαίρεση χρόνου προόδου υλικού | |||
Επιμελητεία
Μπορούμε να προσφέρουμε FOB Shenzhen, FOB HK ή CIF σε προορισμό πελάτη
