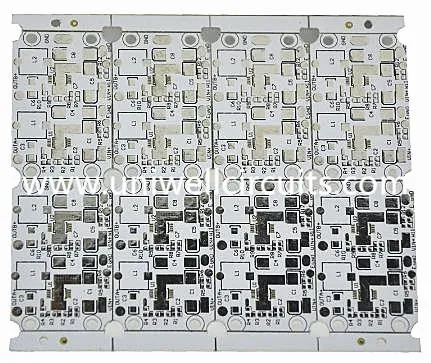

Αλουμίνιο PCB με εμβάπτιση από αλουμίνιο
1. Περιγράψτε το προϊόν
Αλουμίνιο PCB με εμβάπτιση από αλουμίνιο
Γενικές προδιαγραφές για PCB αλουμινίου
Επίπεδο στρώματος: 1 στρώμα
Μέγεθος μονάδας / mm: 332 * 332 mm
Υλικό: Αλουμίνιο
Τελειωμένο πάχος: 1,6 χιλιοστά
Ολοκληρωμένος χαλκός: 70μm
Επεξεργασία επιφανειών: HAL (χωρίς μόλυβδο), εμβάπτιση χρυσό / ασημί / κασσίτερο, OSP, επιχρύσωση
Συγκολλητική μάσκα: Λευκή
Μεταξοτυπία: Λευκό
Εφαρμογή: όλα τα είδη LED
Uniwell μπορεί να κάνει 1layers, 2 στρώματα, πολυστρωματικά PCB αλουμινίου. Και το φινίρισμα επιφάνειας μπορεί να είναι επιχρύσωση, HASL, Lead Free, OSP. Το μέγεθος της οπής min μπορεί να είναι 0,2mm (8mil). 1 ουγκιά, 2 ουγκιά, πάχος χαλκού 3 oz.
Η Uniwell μπορεί επίσης να παράγει προϊόντα πρωτοτύπου γρήγορα και με μαζική παραγωγή. Η ρητή είναι μπορεί να ανταποκριθεί ανάγκη. Η χαμηλότερη τιμή είναι ανταγωνιστική και η ποιότητα είναι εγγυημένη.
2. Πληροφορίες για την εταιρεία
Τα κυκλώματα Uniwell είναι η πηγή για όλες τις ανάγκες PCB υψηλής ποιότητας!
Από το 2007, έχουμε παράσχει υψηλής ποιότητας PCB σε πολλές εταιρείες σε ένα ευρύ φάσμα βιομηχανιών, από τα ηλεκτρονικά είδη ευρείας κατανάλωσης έως τις τηλεπικοινωνίες, τη νέα ενέργεια, την αεροδιαστημική, την αυτοκινητοβιομηχανία και άλλα ... Οι πελάτες μας κυμαίνονται από εταιρείες Fortune 500 έως επιχειρήσεις ενός ατόμου.
Τα κυκλώματα Uniwell εργάζονται εδώ και αρκετά χρόνια με μεταλλικά PCB / LED PCB. Έχουμε αποκτήσει εκτενή γνώση και εμπειρία στην κατασκευή αλουμινίου PCB από μονόπλευρη σε διπλής όψης που χρησιμοποιείται κυρίως στη βιομηχανία φωτισμού LED. Ανυπομονούμε να είμαστε ο μακροπρόθεσμος συνεργάτης σας στην Κίνα.
Εφαρμόζοντας αυστηρό σύστημα ελέγχου ποιότητας:
• αναγνωρισμένο από UL
• Αυτόματη οπτική επιθεώρηση
• 100% ανοιχτές σύντομες δοκιμές
• IPC A-600G
• Πιστοποιημένα ISO 9001-, ISO 14001-, ISO / TS 16949, ISO13485, IATF-16949, OHSAS18001
• Στατιστικός έλεγχος διαδικασίας (SPC)
• Έλεγχος σύνθετης αντίστασης
3. Υπηρεσίες και υποστήριξη:
• Υπηρεσίες Εξυπηρέτησης Πελατών: On line / Email / Τηλέφωνο / EC παρέχει 24ωρη εξυπηρέτηση πελατών, Μεγάλες προ-πωλήσεις, πωλήσεις, υπηρεσίες μετά την πώληση
• Δείγμα Διαθεσιμότητας & Πολιτικής: Δείγμα προσφοράς εντός τριών ημερών, το δείγμα να ολοκληρωθεί εντός μιας εβδομάδας.
• Εγγυήσεις / Εγγυήσεις / Όροι και Προϋποθέσεις: Εγγυόμαστε προπληρωμή.
• Υποστήριξη Επεξεργασίας Εξαγωγής / Εισαγωγής: Η υπηρεσία υποστήριξης εξαγωγών και εισαγωγών είναι η EX-Factory, η FOB HK, η FOB Shenzhen, η FCA HK, η FCA Shenzhen και η DDU από express
• Υπηρεσία εξυπηρέτησης μετά την πώληση: Για όλα τα προβλήματα που αντιμετωπίσατε, παρακαλούμε επικοινωνήστε μαζί μας, θα κάνουμε την εξυπηρέτηση μετά την πάροδο του χρόνου.
4.Φύλλο τεχνολογίας
Υλικό | FR4, CEM-3, μεταλλικό πυρήνα, |
Αλογόνο ελεύθερο, Rogers, PTFE | |
Μέγιστη. Μέγεθος τελειωτικού πίνακα | 1500X610 mm |
Ελάχιστο. Πάχος Διοικητικού Συμβουλίου | 0,20 mm |
Μέγιστη. Πάχος Διοικητικού Συμβουλίου | 8,0 mm |
Θυμωμένος / Blind Via (χωρίς σταυρό) | 0,1 mm |
Ποσοστό διαστάσεων | 16:01 |
Ελάχιστο. Μέγεθος γεωτρήσεων (μηχανικό) | 0,20 mm |
Ανοχή PTH / Εφαρμογή πίεσης / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Μέγιστη. Καταμέτρηση επιπέδων | 40 |
Μέγιστη. χαλκός (εσωτερικό / εξωτερικό) | 6OZ / 10 OZ |
Αντοχή στη διάτρηση | +/- 2mil |
Καταχώριση επιπέδου σε στρώμα | +/- 3ml |
Ελάχιστο. πλάτος / διάστημα γραμμής | 2,5 / 2,5mil |
BGA pitch | 8mil |
Επιφανειακή επεξεργασία | HASL, χωρίς μόλυβδο HASL, |
ENIG, Ασημένιο / Κασσίτερος, OSP |
5. Εφαρμογή
Τα προϊόντα των κυκλωμάτων Uniwell εφαρμόζονται ευρέως σε συσκευή ήχου, μονάδα ηλεκτρικής ενέργειας, ηλεκτρονικό εξοπλισμό επικοινωνίας, αυτοκίνητο, υπολογιστή, Power Module, LED. Η εφαρμογή είναι πολύ ευρεία
6.Little γνώση --- Εισαγωγή PCB αλουμινίου
Ορισμός:
Αλουμίνιο PCB, που ονομάζεται επίσης PCB βάσης αλουμινίου, PCB με μεταλλική επένδυση (MCPCB), μονωμένο μεταλλικό υπόστρωμα (IMS ή IMPCB) PCB, θερμικά αγώγιμα PCB, κλπ. Περιλαμβάνει γενικά το μονό στρώμα, το διπλό στρώμα και το πολλαπλό στρώμα.
Λειτουργική θεωρία:
Η τοποθέτηση της επιφάνειας της διάταξης ισχύος σε στρώμα κυκλώματος, είναι ιδανική για την τοποθέτηση διόδων εκπομπής φωτός υψηλής ισχύος (LED), οι οποίες διαχέουν εύκολα τη θερμότητα που παράγεται από τις συσκευές ισχύος.
Χαρακτηριστικό γνώρισμα:
Τα PCB αλουμινίου έχουν καλή θερμική αγωγιμότητα και για το υλικό βάσης αλουμινίου μπορεί να υποστηρίξει αρκετά ισχυρό ηλεκτρικό ρεύμα σε σύγκριση με το υλικό FR-4. Αλουμίνιο χρήση PCB SMT είναι πολύ αποτελεσματική για την αντιμετώπιση της διάχυσης της θερμότητας. Και μπορεί να μειώσει τον όγκο του προϊόντος, και στη συνέχεια να μειώσει το κόστος του υλικού και τη συναρμολόγηση. Τέλος, μπορεί να μειώσει τη θερμοκρασία λειτουργίας του προϊόντος και στη συνέχεια να επιμηκύνει τη διάρκεια ζωής του.
Τεχνολογική διαδικασία:
1) Κοπή πίνακα
2) Γεώτρηση
3) Απεικόνιση υγρής / ξηρής μεμβράνης
4) Η όξινη / αλκαλική χάραξη
5) Μεταξοτυπία, μάσκα συγκόλλησης
6) Κοπή V, ROT
7) Δοκιμές, OSP
8) FQC-FQA-συσκευασία-αποστολή
