Συστήματα ελέγχου υψηλών συχνοτήτων σύνθετης αντίστασης
1. Περιγράψτε το προϊόν
Προσδιορισμός

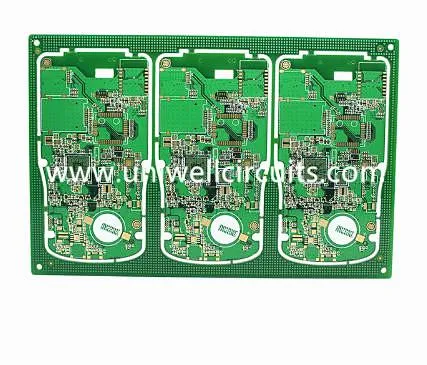

Συστήματα ελέγχου υψηλών συχνοτήτων σύνθετης αντίστασης
Στρώμα: 2
Πάχος: 1,6 + / - 0,1 mm
Μέγεθος: 108,82 mm * 88,56 mm
Μεταχειρισμένη σανίδα: FR4.
Ελάχιστο άνοιγμα: 0,3 mm.
Επιφανειακή επεξεργασία: επιχρυσωμένη.
Ειδική τεχνολογία: Έλεγχος σύνθετης αντίστασης
Η Uniwell έχει πλούσια εμπειρία στην παραγωγή ελεγχόμενης σύνθεσης PCB με αντίσταση,
100% κάλυψη απαίτηση πελατών με υψηλή ποιότητα.
2. Εισαγωγή της Uniwell
1) Uniwell βρέθηκαν το 2007, Intech είναι ένας από τους επαγγελματίες κατασκευαστής PCB από Shenzhen της Κίνας, η οποία έχει δύο υποκαταστήματα SHENZHEN UNIWELL CIRCUITS CO., LTD. και την Jiangmen UNIWELL CIRCUITS CO., LTD.
2) πληρούσε τα υψηλότερα διεθνή πρότυπα παραγωγής με την έγκριση για αυτά τα πιστοποιητικά ποιότητας: ISO9001, ISO14001, TS16949. Είμαστε πιστοποιημένοι με UL για παραγωγή μονής όψης, διπλής όψεως και πολυστρωματικών PCB και τηρούμε όλες τις απαιτήσεις για πρότυπα IPC και ROHS.
3) Το 40% των πωλήσεών μας είναι oversea πωλήσεις και εξαγωγές προς την Ευρώπη, Ηνωμένες Πολιτείες και την Ασία.
4) Τα περισσότερα από τα συμβούλια μας χρησιμοποιούνται για EMS, βιομηχανικά, ηλεκτρικά, ιατρικά και άλλα προϊόντα.
3.Επιπλέον πλεονεκτήματα:
1) Κάνουμε το PCB από διπλή πλευρά έως 40 στρώσεις πολυστρωματικών PCB, HDI εργασίες.
2) Εάν έχετε επαναλάβει παραγγελίες από άλλους προμηθευτές και θέλετε να μεταφέρετε στο Uniwell, θα προσφέρουμε την καλύτερη τιμή.
3) Εκτός από άριστη ποιότητα και επαγγελματική εξυπηρέτηση, πληρώνουμε επίσης κάθε λεπτομέρεια για τους πελάτες μας, για παράδειγμα συσκευασία για τη χρήση πακέτων Desiccant & δείκτης υγρασίας σε συσκευασία κενού σφραγισμένη για την προστασία των PCB.
4) Υλικό: Διαθέτουμε κανονικό υλικό FR4 TG135 / TG158 / TG180, επίσης διαθέτουμε CEM3 / ROGERS / ARLON / ISOLA
5) Άκαμπτα / εύκαμπτα / εύκαμπτα πλαστικά PCB με εγκεκριμένο UL.
6) Ευέλικτη, γρήγορη ανατροφοδότηση για τους πελάτες πάντα.
7) Γρήγορη προσφορά θα είναι λιγότερο από 4 ώρες, Κάποια επείγουσα έρευνα που μπορούμε να προσφέρουμε εντός 1 ώρας.
4. Πιστοποιήσεις
5.Συσκευασία και παράδοση
Συσκευασία ως πρότυπο:
Διανομή
Συνήθως αποστέλλουμε από την DHL, την FEDEX, την UPS, την TNT και μπορούμε επίσης να φέρουμε τις απαιτήσεις των πελατών.
6.Ελάχιστη γνώση --- Ελεγχόμενη αντίσταση
Τι είναι η αντίσταση;
Η σύνθετη αντίσταση είναι ο συνδυασμός της χωρητικότητας και της αυτεπαγωγής ενός κυκλώματος όταν λειτουργεί σε υψηλή συχνότητα. Αν και μετρηθεί επίσης σε Ohms, είναι κάπως διαφορετική από την αντίσταση που είναι ένα χαρακτηριστικό DC. Η αντίσταση είναι ένα χαρακτηριστικό AC, που σημαίνει ότι σχετίζεται με τη συχνότητα, αντοχή δεν είναι.
Τι είναι η ελεγχόμενη αντίσταση;
Αν δεν σχεδιάσατε προσεκτικά το ίχνος και το περιβάλλον του, η σύνθετη αντίσταση είναι συνήθως "ανεξέλεγκτη", που σημαίνει ότι η αντίσταση θα ποικίλει στην τιμή από σημείο σε σημείο κατά μήκος του ίχνους.
Στις υψηλές συχνότητες, τα ίχνη των PCB δεν συμπεριφέρονται σαν απλές συνδέσεις, η ελεγχόμενη αντίσταση μας βοηθά να διασφαλίσουμε ότι τα σήματα δεν υποβαθμίζονται καθώς μετακινούνται γύρω από ένα PCB.
Ουσιαστικά, η ελεγχόμενη αντίσταση είναι η αντιστοίχιση των ιδιοτήτων του υλικού υποστρώματος με διαστάσεις και θέσεις ίχνους για να εξασφαλιστεί ότι η σύνθετη αντίσταση ενός σήματος ίχνους είναι εντός ενός ορισμένου ποσοστού συγκεκριμένης τιμής. Οι ελεγχόμενες πίνακες εμπέδησης παρέχουν επαναλαμβανόμενες επιδόσεις υψηλής συχνότητας.
Πότε πρέπει να χρησιμοποιείτε ελεγχόμενη αντίσταση
Όταν ένα σήμα πρέπει να έχει μια συγκεκριμένη σύνθετη αντίσταση ώστε να λειτουργεί σωστά, θα πρέπει να χρησιμοποιείται ελεγχόμενη αντίσταση. Σε εφαρμογές υψηλής συχνότητας που ταιριάζουν με την αντίσταση των ιχνών PCB είναι σημαντική για τη διατήρηση της ακεραιότητας των δεδομένων και της σαφήνειας του σήματος. Εάν η σύνθετη αντίσταση του ίχνους PCB που συνδέει δύο εξαρτήματα δεν ταιριάζει με τη χαρακτηριστική σύνθετη αντίσταση των εξαρτημάτων, ενδέχεται να υπάρχουν αυξημένοι χρόνοι μεταγωγής εντός της συσκευής ή του κυκλώματος. Ενδέχεται επίσης να υπάρχουν τυχαία σφάλματα.
Τι καθορίζει την ελεγχόμενη αντίσταση;
Η χαρακτηριστική σύνθετη αντίσταση ενός ίχνους PCB καθορίζεται τυπικά από την επαγωγική και χωρητική αντίστασή του, την αντίσταση και την αγωγιμότητα. Αυτοί οι παράγοντες είναι συνάρτηση των φυσικών διαστάσεων του ίχνους, της διηλεκτρικής σταθεράς του υλικού υποστρώματος PCB και του πάχους του διηλεκτρικού. Συνήθως η σύνθετη αντίσταση των PCB κυμαίνεται από 25 έως 125 ohms. Η τιμή σύνθετης αντίστασης που παράγεται από τη δομή των PCB θα καθοριστεί από τους ακόλουθους παράγοντες:
- το πλάτος και το πάχος του ίχνους σήματος χαλκού (πάνω και κάτω)
- πάχος του πυρήνα ή του υλικού προεμποτισμού σε κάθε πλευρά του ίχνους χαλκού
- διηλεκτρική σταθερά του υλικού του πυρήνα και του προπλάσματος
- απόσταση από άλλα χαρακτηριστικά χαλκού
