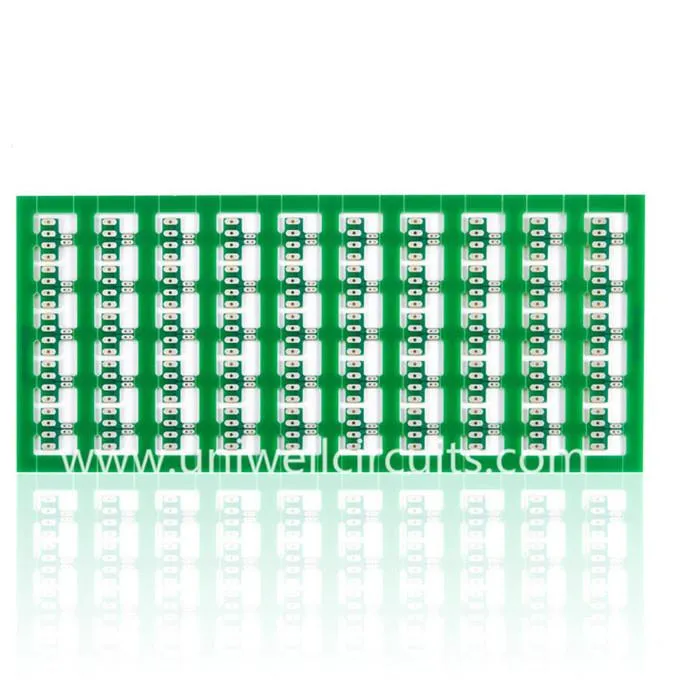

Χωρίς αλογόνο μονής στρώσης PCB
1. Περιγράψτε την παραγωγή
Προσδιορισμός
Στρώμα: 1
Πάχος πλακών: 1,60 mm
Επιφανειακή επεξεργασία: LF HASL.
Υλικό: ελεύθερο αλογόνου FR4.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 20 / 20mil
Ως εγγεγραμμένη εταιρεία ISO9001, είμαστε ένας από τους πιο γνωστούς κατασκευαστές PCB στην Κίνα, κάνοντας μια συντονισμένη προσπάθεια να κατασκευάσουμε φιλικά προς το περιβάλλον έθιμο PCBs που ανακουφίζουν τις ανησυχίες των πελατών. Τα κοινά χρησιμοποιούμενα υποστρώματα για PCB απαλλαγμένα από αλογόνο είναι τα S1155 (FR4) και S1165 (FR4), ο ακόλουθος πίνακας παραθέτει μερικές παραμέτρους των υποστρωμάτων αυτών:
| Υλικό | TG (DSC, ° C) | Td (Wt, ° C) | CTE-z (ppm / ° C) | Td260 (λεπτά) | Td288 (λεπτά) |
S1155 (FR4) | 140 | 380 | 41 | 60 | 60 |
S1165 (FR4) | 170 | 360 | 40 | 60 | 15 |
2. Χωρίς αλογόνο δυνατότητα κατασκευής PCB
Προσφέρουμε μερικά προηγμένα χαρακτηριστικά για την υπηρεσία παραγωγής αλογόνου χωρίς PCB, παρακαλούμε ανατρέξτε στον παρακάτω πίνακα για ολοκληρωμένες δυνατότητες:
Υλικό | FR4, CEM-3, μεταλλικό πυρήνα, |
Αλογόνο ελεύθερο, Rogers, PTFE | |
Μέγιστη. Μέγεθος τελειωτικού πίνακα | 1500X610 mm |
Ελάχιστο. Πάχος Διοικητικού Συμβουλίου | 0,20 mm |
Μέγιστη. Πάχος Διοικητικού Συμβουλίου | 8,0 mm |
Θυμωμένος / Blind Via (χωρίς σταυρό) | 0,1 mm |
Ποσοστό διαστάσεων | 16:01 |
Ελάχιστο. Μέγεθος γεωτρήσεων (μηχανικό) | 0,20 mm |
Ανοχή PTH / Εφαρμογή πίεσης / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Μέγιστη. Καταμέτρηση επιπέδων | 32 |
Μέγιστη. χαλκός (εσωτερικό / εξωτερικό) | 5OZ / 10 OZ |
Αντοχή στη διάτρηση | +/- 2mil |
Καταχώριση επιπέδου σε στρώμα | +/- 3ml |
Ελάχιστο. πλάτος / διάστημα γραμμής | 2,5 / 2,5mil |
BGA pitch | 8mil |
Επιφανειακή επεξεργασία | HASL, χωρίς μόλυβδο HASL, |
ENIG, Ασημένιο / Κασσίτερος, OSP |
3. Πληροφορίες για την εταιρεία
UNIWELL κυκλώματα co., Ltd.was βρέθηκαν στην Shenzhen Κίνα το 2007, ο οποίος είναι professioanl στην παραγωγή, την εξαγωγή και την εμπορία των διαφόρων υψηλής ακρίβειας PCB και PCBA. Στη βιομηχανία PCB, με τις τελευταίες τεχνικές ανάπτυξης, τον εξοπλισμό παραγωγής και την πλούσια εμπειρία παραγωγής, η UNIWELL μπορεί να προσφέρει το είδος του PCB που θέλετε και τα προϊόντα έχουν εγκριθεί ευρέως από πολλές τοπικές και oversea εταιρείες και εξάγονται σε όλο τον κόσμο όπως η Νοτιοανατολική Ασία , Την Ευρώπη, τη Βόρεια Αμερική, τη Νότια Αμερική, τη Μέση Ανατολή, το Χονγκ Κονγκ και το τμήμα της Ταϊβάν κλπ
4.Συμβολές
Η Uniwell εγκρίνεται από τα πρότυπα ISO9001, ISO14001, TS16949 και UL.
5.FAQ
Ε: Ποιος είναι ο χρόνος που έχετε ορίσει;
Ο χρόνος μολύβδου είναι συνήθως ακριβής εδώ, συνήθως 5-10 ημέρες για δείγμα PCB, 10-15 ημέρες για μαζική παραγωγή. Για κάποια ειδική κατάσταση, μπορούμε επίσης να συμβουλεύουμε τον πελάτη εκ των προτέρων για να αποφύγουμε τυχόν απουσία ή απώλεια στην πλευρά του πελάτη.
Ε: Ποια είναι η πολιτική δοκιμών σας και πώς ελέγχετε την ποιότητα;
Για το δείγμα, συνήθως δοκιμάζεται με ιπτάμενο ιχνηλάτη. για το PCB Όγκος πάνω από 3 τετραγωνικά μέτρα, συνήθως δοκιμασμένο με φωτιστικό, αυτό θα είναι ταχύτερο. Λόγω του ότι υπάρχουν πολλά βήματα για την παραγωγή PCB, συνήθως πραγματοποιούμε επιθεώρηση μετά από κάθε βήμα.
Ε: Ποιο είναι το πακέτο σας;
Με εσωτερική συσκευασία κενού και χαρτόκουτο έξω.
Ε: Αποστολή PCB;
Αυτό εξαρτάται από τον πελάτη, μερικές φορές στέλνουμε μέσω του μεταφορέα μας, ο οποίος είναι επίσης ο οργανισμός της DHL, της TNT, της UPS, της FedEx και ούτω καθεξής. Ο μεταφορέας μας μπορεί να προσφέρει πολύ υψηλότερο κόστος μεταφοράς από ό, τι παίρνουμε απευθείας από αυτές τις επιχειρήσεις express.
Ε: Ποια είναι η παραγωγική σας ικανότητα;
Η ικανότητά μας είναι κατά μέσο όρο 300.000 τετραγωνικά μέτρα το μήνα.
Ε: Θα μου επιτρέψετε να βάλω μαζί έναν αριθμό εξαρτήματος σε ένα πάνελ;
Ναι, αυτό συμβαίνει συνήθως σε εμάς εργοστάσιο, με αυτόν τον τρόπο μπορεί να βοηθήσει τους πελάτες να μειώσουν κάποιο κόστος και σε κάποιο βαθμό, μπορεί να βοηθήσει στη μείωση ορισμένων κόστος συναρμολόγησης.
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Δεν έχουμε κανένα περιορισμό για το MOQ, το πρωτότυπο, ο μεσαίος όγκος και ο μεγάλος όγκος είναι όλα αποδεκτά.
