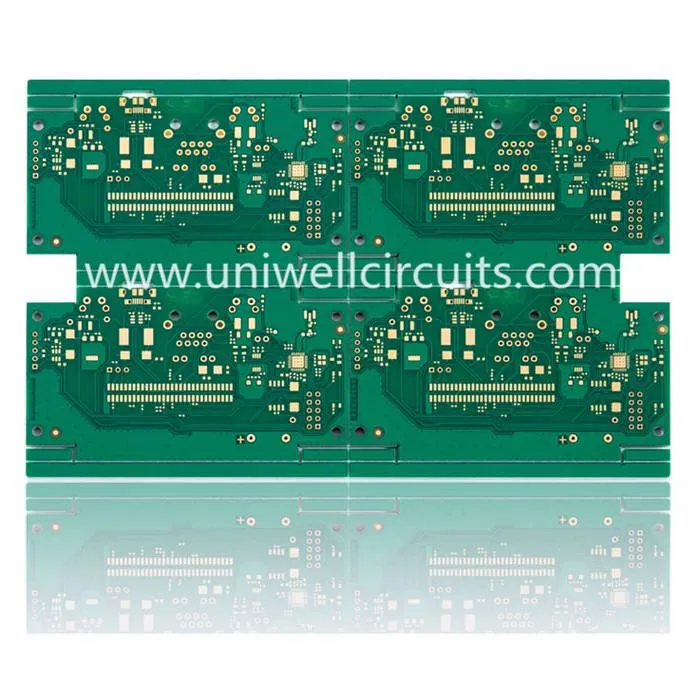

1. Περιγράψτε το προϊόν
ΠΡΟΔΙΑΓΡΑΦΕΣ
Στρώμα: 2
Πάχος τοίχου: 1,6 mm
Επιφανειακή επεξεργασία: χρυσός εμβάπτισης.
Υλικό: FR4 TG135.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 8 / 8mil
Ελάχιστη τρύπα: 0,30mm
Ειδική απαίτηση: αποσπώμενη μάσκα συγκόλλησης
2. Πληροφορίες για την εταιρεία
Uniwell κυκλώματα co., LTD. αφιερωμένη στην κατασκευή μονόπλευρη και διπλής όψης PCB, πολυστρωματικά PCB, PCB αλουμινίου, ευέλικτη PCB, γρήγορη συναρμολόγηση PCB και PCB από το 2007. Με την προηγμένη μας μηχανική και την παραγωγή ομάδα και εξοπλισμό υψηλής τεχνολογίας παραγωγής, Uniwell εξασφαλίζει την τέλεια μόνωση μεταξύ κάθε στρώμα και καλή απόδοση κάθε αγωγού σε πολυστρωματικά PCB. Η ομάδα R & D της Uniwell πηγαίνει πάντα για την τελειότητα και είναι μας honer να παρέχονται pcb, pcba, άκαμπτη pcb, εύκαμπτη pcb (fpc), rigid-flex pcb, εξαρτήματα smt, PCB αλουμίνιο, pcb αντίγραφο, pcb κλώνος και pcbreverse υπηρεσία μηχανικής στους πελάτες μας σύμφωνα με το σχηματικό σχέδιο.Όλα τα PCBs μας, είναι SGS, TS, RoHS και UL εγκριθεί.
3.Ο προηγμένος εξοπλισμός μας
Οι εξοπλισμοί παραγωγής είναι τόσο σημαντικοί για τα PCB, επενδύουμε πολύ προηγμένο εξοπλισμό πολύ πρόσφατα. Καλώς ήρθατε να επισκεφθείτε το εργοστάσιό μας.
4.Προδιαγραφές για την παραγωγή PCB
Έχουμε μια επαγγελματική ομάδα Ε & Α, η τεχνολογία μας θα γίνει όλο και πιο ισχυρή στο μέλλον.
Υλικό | FR4, CEM-3, μεταλλικό πυρήνα, |
Αλογόνο ελεύθερο, Rogers, PTFE | |
Μέγιστη. Μέγεθος τελειωτικού πίνακα | 1500X610 mm |
Ελάχιστο. Πάχος Διοικητικού Συμβουλίου | 0,20 mm |
Μέγιστη. Πάχος Διοικητικού Συμβουλίου | 8,0 mm |
Θυμωμένος / Blind Via (χωρίς σταυρό) | 0,1 mm |
Ποσοστό διαστάσεων | 16:01 |
Ελάχιστο. Μέγεθος γεωτρήσεων (μηχανικό) | 0,20 mm |
Ανοχή PTH / Εφαρμογή πίεσης / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Μέγιστη. Καταμέτρηση επιπέδων | 40 |
Μέγιστη. χαλκός (εσωτερικό / εξωτερικό) | 6OZ / 10 OZ |
Αντοχή στη διάτρηση | +/- 2mil |
Καταχώριση επιπέδου σε στρώμα | +/- 3ml |
Ελάχιστο. πλάτος / διάστημα γραμμής | 2,5 / 2,5mil |
BGA pitch | 8mil |
Επιφανειακή επεξεργασία | HASL, χωρίς μόλυβδο HASL, |
ENIG, Ασημένιο / Κασσίτερος, OSP |
5.Η ομάδα μας
Έχουμε μια εξειδικευμένη πωλήσεις εκπροσωπεί την ομάδα για να σας παρέχει ολοκληρωμένες υπηρεσίες. Η ικανοποίησή σας είναι η επιδίωξη μας.
