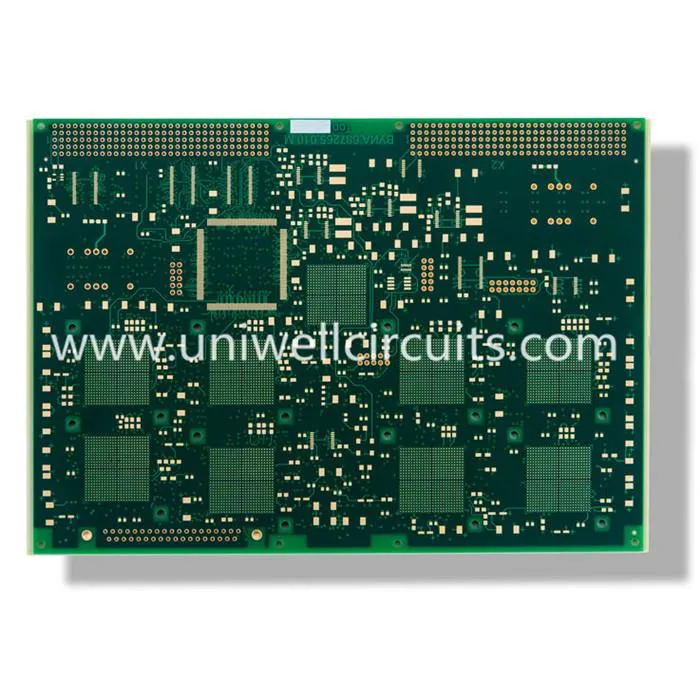

FR4 πολυστρωματικό PCB
1. Περιγραφή προϊόντων
Προσδιορισμός:
Στρώμα: 16
Πάχος πλακών: 2,6 mm
Επιφανειακή επεξεργασία: χρυσός εμβάπτισης.
Υλικό: FR4.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 5.9 / 4.5mil
Ελάχιστη τρύπα: 0,3mm
Η ισχυρή ικανότητα της Uniwell θα μπορούσε να εξασφαλίσει καλή ποιότητα για πολυστρωματικές πλακέτες, η Uniwell υπήρξε ένας από τους κορυφαίους προμηθευτές σε πολλές εταιρείες που χρειάζονται γρήγορες αλλαγές και ανώτερη ποιότητα. Δυνατότητα χειρισμού παραγγελιών πολυστρωματικών PCB και αιτημάτων πρωτοτύπων με μεγάλη ποικιλία υλικών, η Uniwell εξασφαλίζει ότι τα PCB σας χρειάζονται να παραδοθούν εγκαίρως, κάθε φορά.
Με 10 χρόνια έμφαση στην εμπειρία PCB μαζί με άριστη ποιότητα, προηγμένες υπηρεσίες και ανταγωνιστικές τιμές, η Uniwell έχει κερδίσει την εμπιστοσύνη και την υποστήριξη πολλών πελατών. Αυτή η πλακέτα PCB είναι ένα PCB 4 επιπέδων με πράσινη μάσκα συγκόλλησης και λευκή μεταξοτυπία.
2. Πληροφορίες για την εταιρεία
Uniwell ίδρυσε το 2007 το οποίο περιέχει 2 εργοστάσια, το ένα είναι στο Shenzhen ειδικό για γρήγορη στροφή: πρωτότυπο, δειγματοληψία και μικρές παραγγελίες όγκου 8000 τύποι ανά μήνα 24hours γρήγορη στροφή. Περίπου 260 εργαζόμενοι, 33eng. 36 προσωπικό QA & QC και είναι εγκεκριμένο UL (E314500), IS0 9001, ISO 14001, TS16949: 2014.
Και το άλλο είναι Jiangmen, ιδρύθηκε τον Οκτώβριο του 2010. Αυτό το εργοστάσιο ειδικά για μεσαίου όγκου και μαζικής παραγωγής Παραγγελία Περίπου 250 εργαζόμενοι, χωρητικότητα 300.000 τετραγωνικά πόδια ανά μήνα. Ενέκρινε UL (E314500), IS0 9001, ISO 14001, TS16949
3.Η ικανότητα μας
Μας αφιερώνουμε στην PCB 10+ χρόνια, έχουμε μεγάλη δυνατότητα να υποστηρίξουμε τις απαιτήσεις σας, την ίδια στιγμή η Uniwell προσφέρει άριστη εξυπηρέτηση και ανταγωνιστικότητα, ώστε να έχουμε κερδίσει την εμπιστοσύνη και την υποστήριξη πολλών πελατών.
1) εργοστάσιο Shenzhen
| Υλικό | |
Αλογόνο ελεύθερο, Rogers, PTFE | |
Μέγιστη. Μέγεθος τελειωτικού πίνακα | 1500X610 mm |
Ελάχιστο. Πάχος Διοικητικού Συμβουλίου | 0,20 mm |
Μέγιστη. Πάχος Διοικητικού Συμβουλίου | 8,0 mm |
Θυμωμένος / Blind Via (χωρίς σταυρό) | 0,1 mm |
Ποσοστό διαστάσεων | 16:01 |
Ελάχιστο. Μέγεθος γεωτρήσεων (μηχανικό) | 0,20 mm |
Ανοχή PTH / Εφαρμογή πίεσης / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Μέγιστη. Καταμέτρηση επιπέδων | 40 |
Μέγιστη. χαλκός (εσωτερικό / εξωτερικό) | 6OZ / 10 OZ |
Αντοχή στη διάτρηση | +/- 2mil |
Καταχώριση επιπέδου σε στρώμα | +/- 3ml |
Ελάχιστο. πλάτος / διάστημα γραμμής | 2,5 / 2,5mil |
BGA pitch | 8mil |
Επιφανειακή επεξεργασία | HASL, χωρίς μόλυβδο HASL, |
ENIG, Ασημένιο / Κασσίτερος, OSP |
2) εργοστάσιο Jiangmen
| Υλικό | FR4 (κανονική ή υψηλή TG ή χωρίς αλογόνο) |
CEM-3 Al με βάση | |
Μέγιστη. Μέγεθος τελειωτικού πίνακα | 540Χ620 mm |
Ελάχιστο. Πάχος Διοικητικού Συμβουλίου | 0,20 mm |
Μέγιστη. Πάχος Διοικητικού Συμβουλίου | 8,0 mm |
Θυμωμένος / Blind Via (χωρίς σταυρό) | 0,2 mm |
Ποσοστό διαστάσεων | 12:01 |
Ελάχιστο. Μέγεθος γεωτρήσεων (μηχανικό) | 0,20 mm |
Ανοχή PTH / Εφαρμογή πίεσης / NPTH | +/- 0,0762 mm & +/- 0,05 mm & +/- 0,05 mm |
Μέγιστη. Καταμέτρηση επιπέδων | 12 |
Μέγιστη. πάχος χαλκού | 3 OZ εσωτερική στρώση / 4OZ εξωτερική στρώση |
Αντοχή τρυπανιού στόχου | +/- 2mil |
Καταχώριση επιπέδου σε στρώμα | +/- 3ml |
Ελάχιστο. πλάτος / διάστημα γραμμής | 4 / 4mil |
BGA pitch | 10 ml |
Επιφανειακή επεξεργασία | HASL, χωρίς μόλυβδο HASL, |
ENIG (+ G / F), ασημένιο / κασσίτερο OSP εμβάπτισης, αποφλοιωμένη μάσκα, πάστα άνθρακα |
