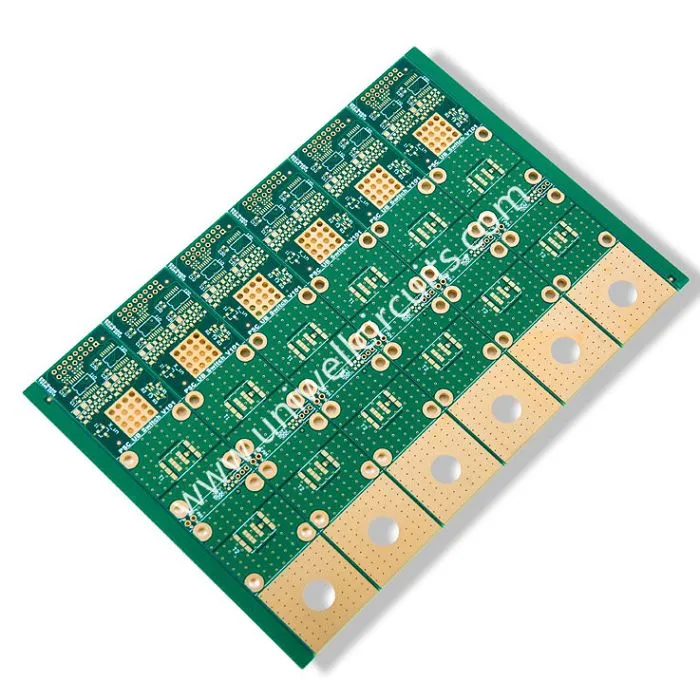

Κανονική πλακέτα κυκλωμάτων TG ENIG 8L

1. Περιγράψτε το προϊόν

Περιγραφή:
Στρώμα: 6
Πάχος επικάλυψης: 1,55 mm
Επιφανειακή επεξεργασία: χρυσός εμβάπτισης.
Υλικό: FR4.
Ελάχιστο πλάτος γραμμής / απόσταση γραμμής: 30 / 25mil
Ελάχιστη τρύπα: 0,32μ

Η Uniwell Circuits έχει δημιουργήσει μια ισχυρή ομάδα R & D για τη βελτίωση της τεχνολογικής της ικανότητας για υψηλή συχνότητα, υψηλό TG, υψηλό CTI, έλεγχο σύνθετης αντίστασης, θολές και τυφλές οπές, άκαμπτο εύκαμπτο υλικό συνδυασμού, βάση αλουμινίου και αλογόνο. τα προϊόντα των κυκλωμάτων Uniwell εφαρμόζονται ευρέως στην επικοινωνία, το δίκτυο, τα ψηφιακά προϊόντα, τον βιομηχανικό έλεγχο, την ιατρική περίθαλψη, την αεροναυπηγική και την αστροναυτική, τα αμυντικά και στρατιωτικά πεδία.

2. Πληροφορίες για την εταιρεία
Uniwell κυκλώματα co., LTD. ειδικεύεται στην κατασκευή διαφόρων προσαρμοσμένων PCB & PCBA για οικιακές συσκευές, τη βιομηχανία επικοινωνιών, τη βιομηχανία αυτοκινήτων και LED βιομηχανία φώτα. Υπηρεσία σε έργο OEM και ODM. Είμαστε στη βιομηχανία PCB για περισσότερα από 10 χρόνια. Με την επαγγελματική ομάδα Ε & Α και έμπειρο προσωπικό, έχουμε την ικανότητα να θέσουμε το σχέδιό σας σε φυσικό προϊόν, και να θέσουμε την ιδέα σας σε λειτουργικό σχεδιασμό και προϊόν. Μπορούμε να σας προσφέρουμε μια λύση στάσης από PCB, την αγορά των εξαρτημάτων, τη συναρμολόγηση των εξαρτημάτων, τη δοκιμή σε ολόκληρη την κατασκευή.

3. Σύστημα ποιότητας
Έχουμε πλήρως σύστημα ποιότητας, και είμαστε βέβαιοι ότι τα προϊόντα που σας στέλνουν όλα πληρούν τα εθνικά πρότυπα.

4.Συγκεκριμένες ιδιότητες της ικανότητάς μας
Διαθέτουμε επαγγελματική ομάδα Ε & Α για να προσφέρουμε στους πελάτες μας καινοτόμο και αποδοτικό σχεδιασμό και εξυπηρέτηση.

5.Ο προηγμένος εξοπλισμός στο εργοστάσιό μας
● Η Uniwell διαθέτει πλήρη σειρά συσκευών παραγωγής και δοκιμών PCB
● Η Αμερική, η Γερμανία, το Ισραήλ, η Ιαπωνία εισήγαγαν
● Φρέζα CNC υψηλής ακρίβειας, οπτικό plotter, εκτυπώσεις εκτύπωσης, μηχανή πλαστικοποίησης
● Μηχανή έκθεσης, Βαριά γραμμή χαλκοσωλήνων, Γραμμή επιμετάλλωσης χρυσού και νικελίου, Μηχανή χάραξης
● Μηχάνημα ψεκασμού καυτού αέρα, μεγάλο συμπιεστή αέρα
● Μη αναμειγμένος εξοπλισμός επεξεργασίας νερού, Εξοπλισμός επεξεργασίας λυμάτων

6.Prevent PCB από την μέθοδο εκτροπής πλάκας εκτύπωσης.
Κατά τη διαδικασία κατασκευής PCB, η μέθοδος στρέβλωσης έχει ως εξής:
1.Ο σχεδιασμός της μηχανικής:
Α. Η διάταξη του ημιστερεσμένου φιλμ μεταξύ των στρωμάτων πρέπει να είναι συμμετρική. Για παράδειγμα, το πάχος μεταξύ 1 ~ 2 και 5 ~ 6 στρώσεων θα πρέπει να είναι το ίδιο με αυτό του ημιστερεοποιημένου φιλμ, αλλιώς θα είναι εύκολο να παραμορφωθεί μετά την ελασματοποίηση.
Β. Οι μεμβράνες πολλαπλών στρωμάτων και οι ημι-σκληρυμένες μεμβράνες χρησιμοποιούν τα προϊόντα του ιδίου προμηθευτή.
Γ. Η επιφάνεια της εξωτερικής επιφάνειας Α και Β πρέπει να είναι όσο το δυνατόν πλησιέστερη. Εάν το πρόσωπο είναι μεγάλη επιφάνεια χαλκού και το Β είναι μόνο μερικές γραμμές, η πλάκα είναι εύκολο να παραμορφωθεί μετά τη χάραξη. Εάν η περιοχή των δύο οι πλευρές της γραμμής είναι πολύ διαφορετικές, μπορεί να εξισορροπηθεί με την προσθήκη κάποιων ανεξάρτητων πλεγμάτων στη λεπτή πλευρά.

2) Φύλλο ψησίματος πριν από τη σίτιση:
Το φύλλο πριν από το ψήσιμο πλάκας (150 βαθμοί Κελσίου, 8 + 2 ώρες) για το σκοπό αυτό είναι να αφαιρέσετε την υγρασία μέσα στο χαρτόνι και να κάνετε την ρητίνη να σκληρυνθεί μέσα στην πλάκα, εξαλείφοντας περαιτέρω την παραμένουσα τάση στην πλάκα, .Παρόν, πολλές διπλής όψεως, πολυστρωματικές σανίδες εξακολουθούν να προσκολλώνται στο υλικό πριν ή μετά τη διαδικασία.Αλλά υπάρχουν επίσης κάποιο εργοστάσιο χαρτονιού, τώρα οι κανόνες χρόνου για την τοποθέτηση πλακιδίων PCB επίσης ασυμβίβαστοι, που κυμαίνονται από 4 έως 10 ώρες, πρότειναν η τάξη ανάλογα με την παραγωγή τυπωμένου κυκλώματος και η απαίτηση των πελατών να επιτύχουν τους βαθμούς στημόνι. Μετά την κοπή σε μια διαχωρισμένη πλάκα μετά το ψήσιμο ή μετά το ψήσιμο ολόκληρου του υλικού, οι δύο μέθοδοι είναι εφικτές. Η εσωτερική πλάκα πρέπει επίσης να ψηθεί.

3) Η κατεύθυνση στημονιού και υφαδιού των ημι-σκληρυμένων μεμβρανών:
Είναι απαραίτητο να γίνει διάκριση μεταξύ της μεσημβρινής και της γειτονικής κατεύθυνσης των υποστρωμάτων και των ελασμάτων. Κατά τα άλλα, είναι εύκολο να προκληθεί στρέβλωση της τελικής πλάκας μετά την ελασματοποίηση, ακόμη και αν είναι δύσκολο να διορθωθεί η πλάκα πίεσης. Πολλοί από τους λόγους της στρέβλωσης της πολυστρωματικής πλάκας είναι ότι η στημονιά και το κρόκο των στρωματοποιημένων ημι-σκληρυμένων μεμβρανών είναι αδιαφοροποίητες και προκαλούνται από την επικάλυψη.
Πώς να ξεχωρίσετε τη σπονδυλική στήλη και το υφάδι; Η κατεύθυνση της ελασματοποιημένης ημι-σκληρυμένης μεμβράνης είναι η κατεύθυνση της κατεύθυνσης και η διεύθυνση του πλάτους είναι η κατεύθυνση της ζώνης. Στην περίπτωση φύλλου χαλκού, χρόνος μακρού άκρου, μικρή άκρη είναι η κατεύθυνση, αν όχι, μπορεί να καθοριστεί από τον κατασκευαστή ή τον προμηθευτή.

4) Ανακούφιση πίεσης μετά από ελασματοποίηση:
Σάντουιτς πλάκα μετά την ολοκλήρωση της κοπής με κρύο πρεσσάρισμα ή φρεζάρισμα με φρεζάρισμα, και έπειτα επίπεδη στο ψήσιμο στον φούρνο στους 150 βαθμούς Κελσίου για 4 ώρες, έτσι ώστε η ενδοπλάσια τάση να απελευθερωθεί σταδιακά και να γίνει η ρητίνη σκλήρυνσης.

5) Η πλάκα πρέπει να ισιώσει κατά τη διάρκεια της ηλεκτρολυτικής επίστρωσης:
0.4 ~ 0,6 χιλιοστά πολύπλευρη επικάλυψη πίνακα και ηλεκτρολυτική επικάλυψη γραφικών θα πρέπει να κάνει ειδικό ρολό σύσφιξης, η πτήση της γραμμής αυτόματης ηλεκτρολυτικής επί του κλιπ σε φύλλο, με μια στρογγυλή ραβδί ολόκληρη η ταινία κορδόνι κλιπ στο μύγα, έτσι όλα τα διοικητικά συμβούλια για την ισορροπία , έτσι ώστε η σανίδα να μην παραμορφώνεται μετά την επιμετάλλωση. Χωρίς αυτό το μέτρο, το φύλλο θα κάμπτεται και θα είναι δύσκολο να αποκατασταθεί μετά την επίστρωση του στρώματος χαλκού των 20 ή 30 μικρών.

6) Ψύξη του σκάφους μετά από θερμή εξάτμιση:
Ο θερμός αέρας της πλάκας εκτύπωσης επηρεάζεται από την υψηλή θερμοκρασία του δοχείου συγκόλλησης (περίπου 250 βαθμούς Κελσίου) και πρέπει να τοποθετηθεί στην επίπεδη μαρμάρινη ή χαλύβδινη πλάκα για να κρυώσει φυσικά και στη συνέχεια να καθαριστεί από τη μηχανή μετεπεξεργασίας . Αυτό είναι καλό για τη στρέβλωση του board.Some εργοστάσιο να ενισχύσει τη φωτεινότητα της επιφάνειας του μολύβδου, κασσίτερος, το διοικητικό συμβούλιο στο κρύο νερό, αμέσως μετά το ζεστό αέρα ισοπεδώσει έξω μετά από μερικά δευτερόλεπτα στην επανεπεξεργασία, ένας τέτοιος πυρετός a το κρύο σοκ, για ορισμένους τύπους σανίδων είναι πιθανό να παράγει στρεβλώσεις, στρώσεις ή φουσκάλες. Επιπλέον, ο εξοπλισμός μπορεί να είναι εξοπλισμένος με μια πλωτή κλίνη αερίου για ψύξη.

7) Επεξεργασία των σανίδων στρέβλωσης:
Σε ένα κανονικό εργοστάσιο, η τυπωμένη σανίδα θα εκτελέσει έναν έλεγχο επιπεδότητας 100% κατά τη διενέργεια της τελικής επιθεώρησης. Όλες οι επιφάνειες χωρίς επιφάνειες θα συλλεχθούν και θα τοποθετηθούν στο φούρνο για 3 έως 6 ώρες στους 150 βαθμούς Κελσίου και υπό μεγάλη πίεση και φυσικά ψύξτε κάτω από την πίεση. Στη συνέχεια, ξεφορτώστε την πίεση και αφαιρέστε το χαρτόνι, το οποίο μπορεί να χρησιμοποιηθεί για να ελέγξει την επίπεδη επιφάνεια, έτσι ώστε μερικές σανίδες να μπορούν να αποθηκευτούν, και μερικές σανίδες χρειάζονται δύο έως τρεις φορές πίεση ψησίματος για να ισιωθούν. η μηχανή στρέβλωσης πλάκας πίεσης έχει πολύ καλή επίδραση στην επισκευή του κυκλώματος που στρεβλώνει με τη χρήση της καμπάνας της Σαγκάης. Αν δεν εφαρμοστούν τα προαναφερθέντα μέτρα αντι-στρέβλωσης, μερικές σανίδες είναι άχρηστες και μπορούν μόνο να διαλυθούν.
