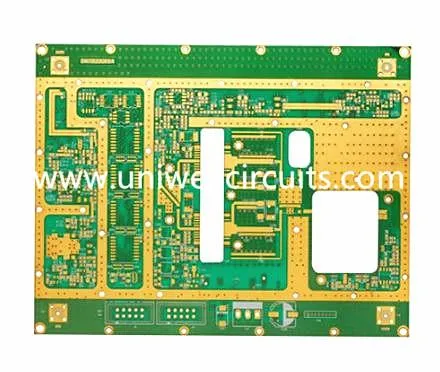

10L PCB υψηλής συχνότητας ENIG
1. Περιγράψτε το προϊόν
Προσδιορισμός
10 στρώματα χρυσού εμβάπτισης υψηλής συχνότητας PCB
Στρώμα: 10 στρώματα
υλικό: Ro4350B + FR4
Πάχος: 1,5 mm
Επιφάνεια τελειωμένη: ENIG (2U ")
Ελάχιστο άνοιγμα: 0,35mm.
Εφαρμογή: αυτόματη βιομηχανία
Χαρακτηριστικά: ανάμιξη υψηλής συχνότητας.
Uniwell κυκλώματα ιδρύθηκε το 2007, η οποία είναι μια επιχείρηση υψηλής τεχνολογίας που ειδικεύεται στην παραγωγή ποικιλία, μεσαίου όγκου, εξατομικευμένες PCB & PCBA προϊόντα με RoHS, UL, ISO, SGS certification.10 years'experience με την παραγωγή PCB, με πλήρη ενθουσιασμό, προχωρήστε να είστε ο ειδικευμένος προμηθευτής σας!
2. Εφαρμογή
Η Uniwell προσφέρει πρωτότυπα γρήγορης στροφής και PCB μεσαίου όγκου.
Τα προϊόντα μας εφαρμόζονται ευρέως στην αεροδιαστημική, ιατρική, αυτοκινητοβιομηχανία, τηλεπικοινωνίες, υπολογιστές, ήχου, βίντεο και ούτω καθεξής.
3.Προσδιορισμός σχετικά με τις υπηρεσίες PCB μας
Υλικό | FR4, CEM-3, μεταλλικό πυρήνα, |
Αλογόνο ελεύθερο, Rogers, PTFE | |
Μέγιστη. Μέγεθος τελειωτικού πίνακα | 1500X610 mm |
Ελάχιστο. Πάχος Διοικητικού Συμβουλίου | 0,20 mm |
Μέγιστη. Πάχος Διοικητικού Συμβουλίου | 8,0 mm |
Θυμωμένος / Blind Via (χωρίς σταυρό) | 0,1 mm |
Ποσοστό διαστάσεων | 16:01 |
Ελάχιστο. Μέγεθος γεωτρήσεων (μηχανικό) | 0,20 mm |
Ανοχή PTH / Εφαρμογή πίεσης / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Μέγιστη. Καταμέτρηση επιπέδων | 40 |
Μέγιστη. χαλκός (εσωτερικό / εξωτερικό) | 6OZ / 10 OZ |
Αντοχή στη διάτρηση | +/- 2mil |
Καταχώριση επιπέδου σε στρώμα | +/- 3ml |
Ελάχιστο. πλάτος / διάστημα γραμμής | 2,5 / 2,5mil |
BGA pitch | 8mil |
Επιφανειακή επεξεργασία | HASL, χωρίς μόλυβδο HASL, |
ENIG, Ασημένιο / Κασσίτερος, OSP |
4.Συσκευασία και αποστολή
Συσκευασία
Κανονικά, θα συσκευάσουμε πρώτα το PCB με πλαστικές σακούλες με φυσαλίδες για να προστατέψουμε τέλεια τα προϊόντα.
Αποστολή
Η Uniwell μπορεί να κανονίσει την παράδοση κατόπιν αιτήματος του πελάτη. Είτε θέλετε να επιλέξετε το DOOR to DOOR ρητή παράδοση είτε με αέρα είτε με θάλασσα, είναι εντάξει. Και επίσης θα επιλέξουμε το φθηνότερο με την ασφάλεια για την παράδοσή σας.
5.Little γνώση --- το χαρακτήρα των PCB υψηλής συχνότητας
(1) Η διηλεκτρική σταθερά (Dk) πρέπει να είναι μικρή και σταθερή, συνήθως τόσο μικρότερη όσο καλύτερη. Ο ρυθμός μετάδοσης σήματος είναι ανάλογος της τετραγωνικής ρίζας της διηλεκτρικής σταθεράς του υλικού, η υψηλή διηλεκτρική σταθερά είναι πιθανό να προκαλέσει καθυστέρηση μετάδοσης σήματος.
(2) Η διηλεκτρική απώλεια (Df) πρέπει να είναι μικρή, η οποία επηρεάζει κυρίως την ποιότητα της μετάδοσης σήματος, τη μικρότερη διηλεκτρική απώλεια, η απώλεια σήματος είναι επίσης μικρότερη.
(3) Ο συντελεστής θερμικής διαστολής πρέπει να είναι όσο το δυνατόν πιο κοντά στο φύλλο χαλκού, διότι ασυνέπειες στις αλλαγές θερμότητας και ψύχους θα προκαλέσουν διαχωρισμό φύλλου χαλκού.
(4) η χαμηλή απορρόφηση νερού θα επηρεάσει τη διηλεκτρική σταθερά και την απώλεια διηλεκτρικής όταν είναι υγρή.
(5) Άλλες αντοχές στη θερμότητα, χημική αντοχή, αντοχή στην κρούση, αντοχή αποφλοιώσεως κ.λπ. πρέπει επίσης να είναι καλές.
Το φαινόμενο αποτυχίας της πλακέτας υψηλής συχνότητας οφείλεται κυρίως στη χαμηλή σταθερή τιμή διηλεκτρικής που προκαλείται από την επίδραση της σταθερότητας κυκλώματος υψηλής συχνότητας. Το σήμα υψηλής συχνότητας έχει εφέ του δέρματος του αγωγού, η χαμηλή διηλεκτρική σταθερά του πίνακα κυκλωμάτων θα προκαλέσει απώλεια σήματος υψηλής συχνότητας, θα εξασθενήσει το σήμα, θα παρασύρει τη συχνότητα, θα σταματήσει ακόμη και τη δόνηση. Η συνολική ηλεκτρική απόδοση είναι χειρότερη.
Uniwell είναι επαγγελματίας κατασκευαστής PCB της Κίνας που παρέχει υψηλής ποιότητας υπηρεσία PCB συμπεριλαμβανομένης της υψηλής συχνότητας κατασκευή PCB με προσιτή τιμή, αν θέλετε να μάθετε περισσότερα γι 'αυτό, παρακαλούμε επικοινωνήστε μαζί μας ελεύθερα.
